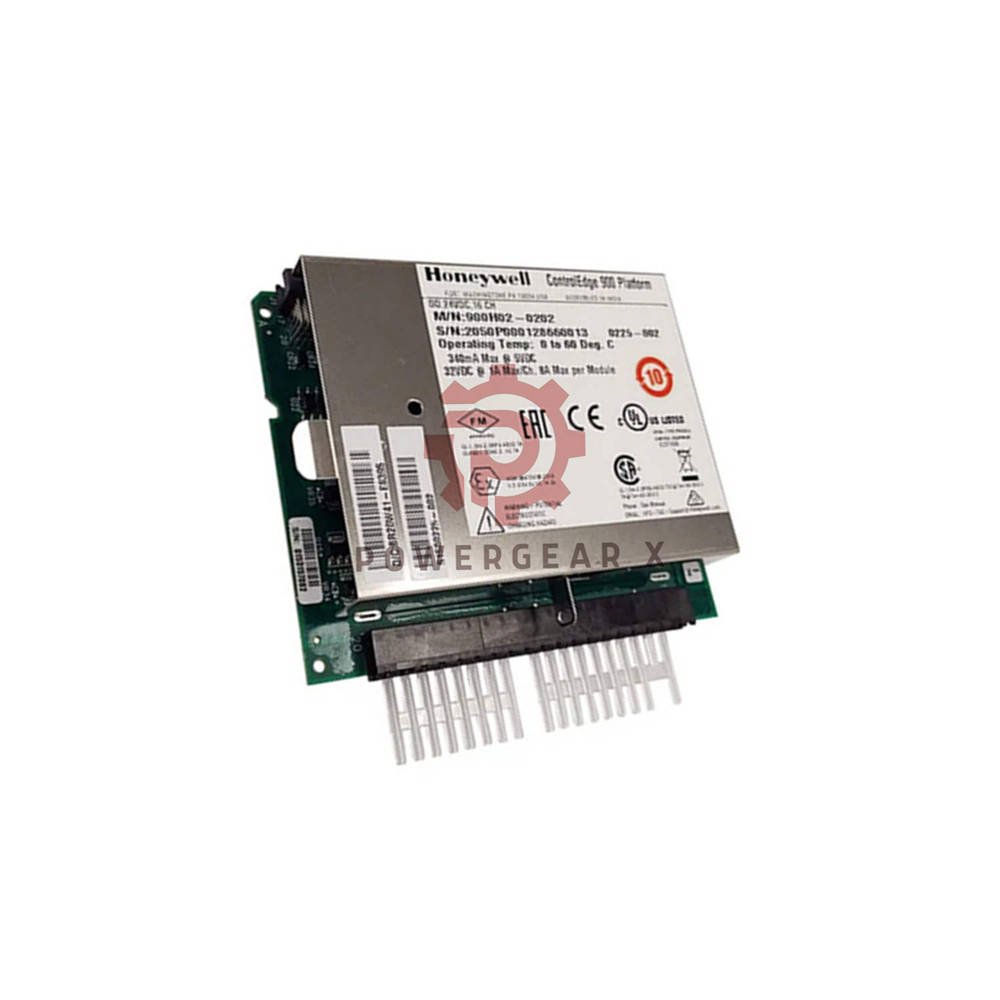

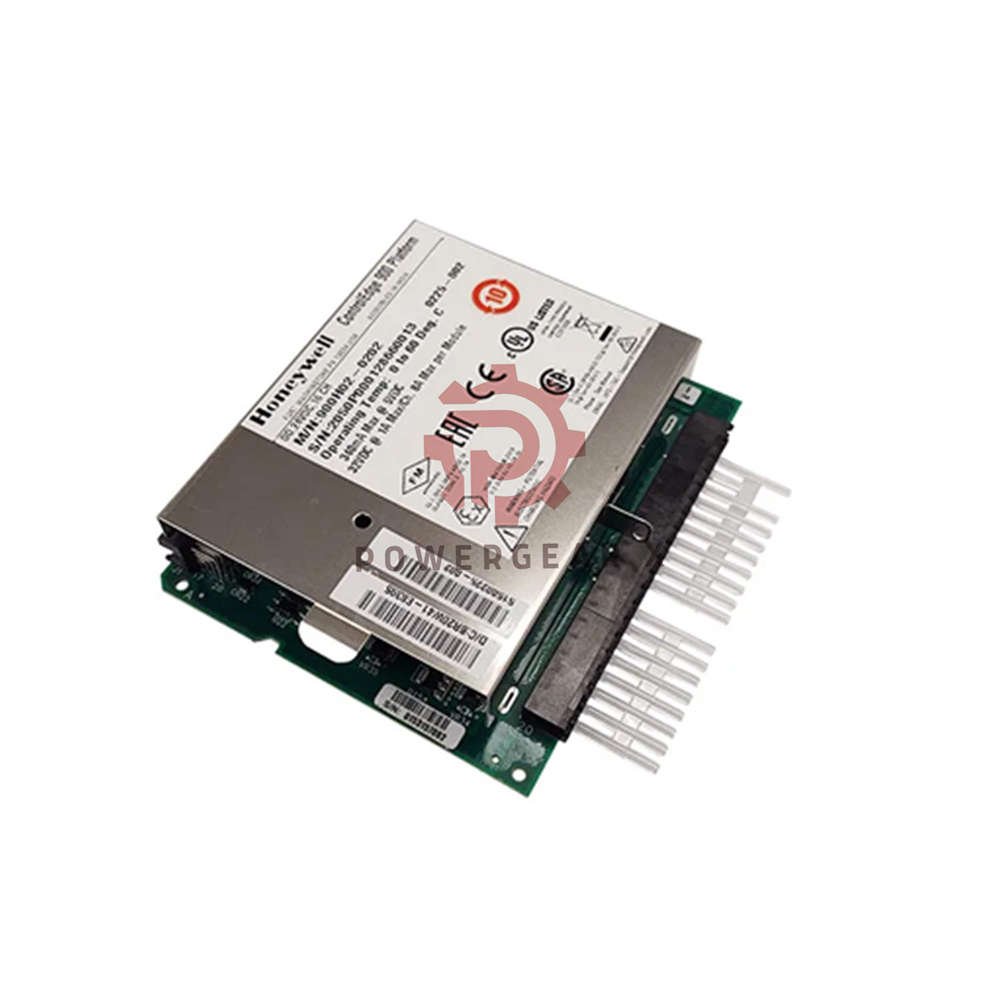

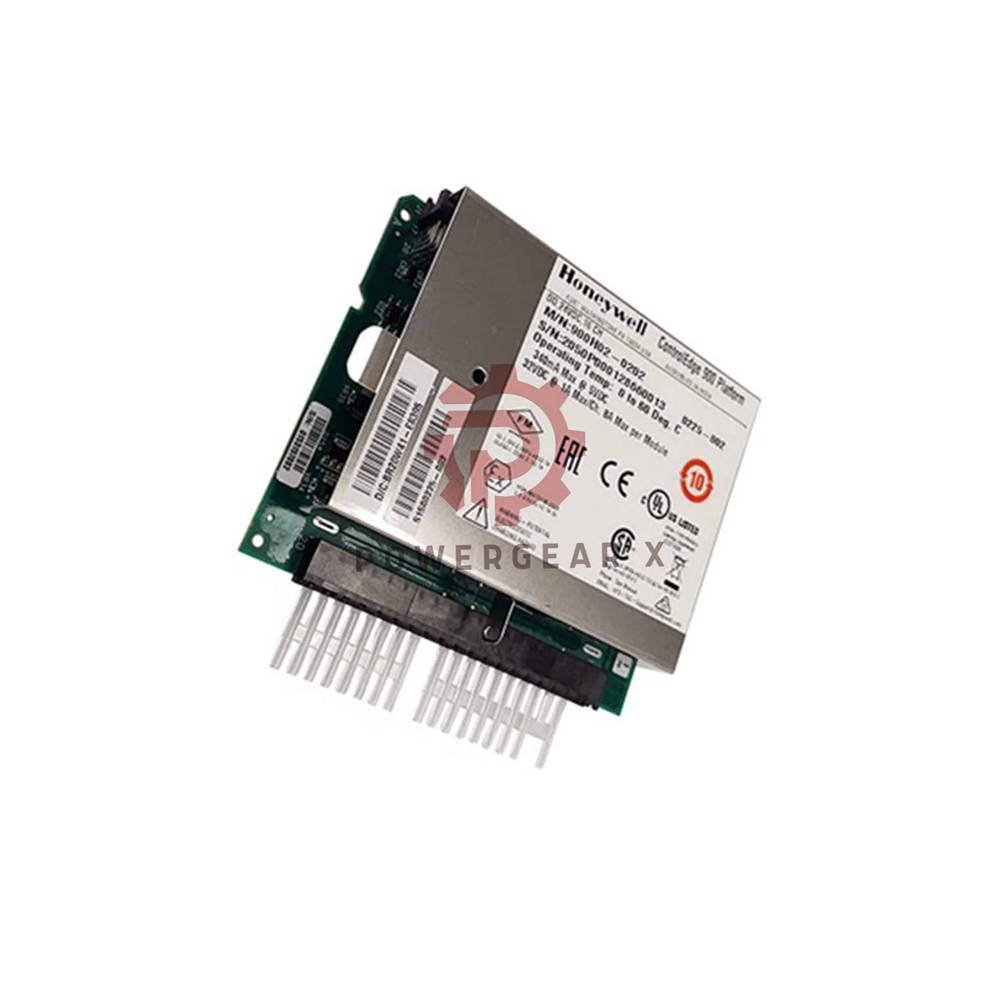

„Honeywell 900H02-0202“ išvesties modulis | 16 kanalų 24 V nuolatinės srovės skaitmeninis išėjimas PLC/DCS

Trumpa informacija apie produktą

• 900H02-0202 yra 16 kanalų skaitmeninis išvesties modulis iš "Honeywell".
• Jis užtikrina žemos įtampos perjungimą (srovės nutekėjimą) pramoninėms apkrovoms.
• Kiekvienas modulis turi 2 izoliuotas 8 išėjimų grupes su išoriniu maitinimu.
• Integruota apsauga nuo perkrovos atsistato po lauko maitinimo įjungimo ir išjungimo.
• LED indikatoriai rodo kanalo būseną, nuskaitymą, priverstinį veikimą ir diagnostiką.

Pagrindiniai bruožai

• 16 srovę slopinančių išėjimų – žemos pusės perjungimas patikimam valdymui.
• 2 galvaniškai izoliuotos grupės – 8 kanalai kiekvienoje grupėje, apsaugantys nuo triukšmo.
• Išmanusis maitinimo jungiklis (IPS) – atlaiko iki 4 A įjungimo srovę 10 ms.
• Elektroninis didelės srovės ir temperatūros ribojimas – automatinis atstatymas po maitinimo ciklų.
• Greitas atsakas – 6 ms IŠJUNGTA↔ĮJUNGTA, jei taikymas yra kritinis laiko atžvilgiu.
• Diagnostiniai šviesos diodai – žalia – ĮJUNGTA, mirksinti žalia – nuskaitymas, geltona – priverstinis, raudona – gedimai.

Techninės specifikacijos

• Prekės ženklas: "Honeywell"
• Modelis: 900H02-0202
• Išvestys vienam moduliui: 16 (srovės mažėjimas, žemoji pusė)
• Galvaninė izoliacija: 2 grupės po 8 išėjimus
• Darbinė įtampa: 6.5–32 V nuolatinės srovės (5.0–6.5 V esant <0.5 A/kan.)
• Didžiausia įtampa: 34 VDC
• Įjungimo įtampos kritimas: 0.3 V nuolatinės srovės esant 1 A apkrovai
• Apsauga nuo perkrovos: Elektroninis srovės / temperatūros ribojimas, atstatomas po lauko maitinimo ciklų
• Maksimali apkrovos srovė: 1 A vienam taškui, 8 A vienam moduliui (varžinis); 0.5 A vienam taškui (kaitrinės lempos, maks. 5 mH)
• Maksimali nuotėkio srovė: 0.15 mA @ 32 VDC
• Maksimalus įjungimo momentas: 4 A už 10 ms
• Minimali apkrova: 0.0 mA
• IŠJUNGTA↔ĮJUNGTA atsako laikas: 6 ms
• ĮJUNGIMO↔IŠJUNGIMO atsako laikas: 6 ms
• Saugikliai: elektroninis ribojimas
• Maitinimo šaltinio apkrova: 5 V; 340 mA / 24 V; 0 mA
• Dažnio atsakas: Tik nuolatinė srovė (nėra kintamosios srovės atveju)
• Tiesiškumas ir skiriamoji geba: skaitmeninis išėjimas, netaikoma (žingsninis atsakas)
• Temperatūros diapazonas: -40 °C iki +70 °C (aplinkos temperatūra)
• Aplinkos tolerancija: 5–95 % santykinis oro drėgnumas be kondensacijos, vibracija 5 g esant 10–500 Hz dažniui
• Atsparumas triukšmui: > 1 kV ESD (IEC 61000-4-2), greiti pereinamieji procesai (IEC 61000-4-4)

Montavimas ir paleidimas

• Montavimas: Tvirtinamas ant DIN bėgelio arba skydelio (naudokite pridedamus spaustukus).
• Laidai: 2 varžtinių gnybtų grupės (+V ir COM kiekvienoje grupėje).
• Grupės izoliacija: kiekvienai grupei reikalingas atskiras išorinis maitinimo šaltinis.
• Atstatyti po perkrovos: Įjunkite ir išjunkite lauko maitinimą – saugiklio keisti rankiniu būdu nereikia.
• Greitas LED patikrinimas: žalia šviesa = įjungta; žalia mirksėjimas = nuskaitymas; geltona mirksėjimas = priverstinis; raudona = diagnostika.

Priežiūra ir aptarnavimas

• Diagnostika: raudonas šviesos diodas rodo gedimą; patikrinkite grupės galią ir apkrovą.
• Lauko galios ciklas: atstato elektroninę apsaugą neišmontuojant.
• Modulio būsena: Mirksinti žalia spalva patvirtina PLC nuskaitymą – paprastas trikčių šalinimas.
• Kalibruoti nereikia – skaitmeniniai išėjimai yra fiksuoto loginio lygio.
• valymas: naudokite sausą šluostę; venkite tirpiklių.

Suderinamumas ir sertifikatai

• Suderinama su: „Honeywell ControlEdge“, „Experion“ ir dauguma PLC/DCS sistemų (24 V nuolatinės srovės įėjimai).
• sertifikatai: CE, UL 61010-1, CSA, RoHS, ATEX (2 zona).
• Galvaninė izoliacija: 1500 V kintamoji įtampa tarp grupių ir galinės plokštės.

pakuotės turinys

• 1 × 900H02-0202 skaitmeninio išvesties modulis
• 1 × 16 kontaktų nuimamas sraigtinis gnybtų blokas
• 1 × DIN bėgelio tvirtinimo spaustukas (iš anksto sumontuotas)
• Greito paleidimo vadovas (atspausdintas)

Garantija ir siuntimas

• 12 mėnesio garantija nuo gamybos defektų.
• Pristatymas: Išsiuntimas per 12–24 valandas per „FedEx“, UPS arba DHL (suteikiamas sekimas).

Eksperto apžvalga – vadovo įžvalga

• „Šis modulis užtikrina patikimą žemosios įtampos perjungimą su tikra galvanine izoliacija. Elektroninė apsauga panaikina saugiklių keitimą, todėl sutrumpėja prastovos. Platus įtampos diapazonas (6.5–32 V nuolatinės srovės) tinka įvairiems lauko maitinimo šaltiniams. Didelės talpos skaitmeninės išvesties taikymams tai yra patikimas ir ekonomiškas pasirinkimas.“

Paraiškos scenarijai

• Tinka naudoti: PLC/DCS išvesties plokštės, vožtuvų pavaros, variklių kontaktoriai, indikatorių lemputės, solenoidų valdikliai.
• Idealiai tinka: procesų automatizavimas, pakavimo linijos, medžiagų tvarkymas, ŠVOK ir staklės.
• Veikia su: varžinės ir kaitrinės apkrovos (iki 0.5 A vienam kanalui).

Dažniausiai užduodami klausimai (DUK)

• K: Ką rodo raudonas šviesos diodas?
• A: Raudonas šviesos diodas rodo modulio diagnostiką – patikrinkite grupės maitinimą ir apkrovą, ar nėra trumpojo jungimo / nutrūkimo.
• K: Kaip atkurti perkrautą kanalą?
• A: Išjunkite lauko maitinimą (išjunkite +V ir COM) – elektroninė apsauga automatiškai atsistato.
• K: Ar galiu maišyti krovinius toje pačioje grupėje?
• A: Taip, bet bendra srovė vienai grupei neturi viršyti 8 A (varžinė) arba 4 A (kaitrinė).
• K: Ar šis modulis suderinamas su 5 V logika?
• A: Taip, jis veikia nuo 5 V (su <0.5 A/kan.) iki 32 V nuolatinės srovės.
• K: Kas nutiks, jei viršysiu maksimalų įjungimo srovę?
• A: IPS riboja srovę; pakartotinis viršsrovis gali suveikti – norėdami nustatyti iš naujo, įjunkite ir išjunkite maitinimą.
• K: Ar galiu naudoti šį modulį su kintamosios srovės apkrovomis?
• A: Ne – jis skirtas tik nuolatinės srovės apkrovoms (6.5–32 VDC).
• K: Kiek modulių galiu įdiegti vienoje lentynoje?
• A: Priklauso nuo pagrindinės plokštės maitinimo; kiekvienas modulis sunaudoja 340 mA esant 5 V įtampai.

Pasirinkimo vadovas – patarimai iš patirties

• Pasirinkite šį modulį, kai jums to reikia 16 izoliuoti išėjimai su grupės galios lankstumu.
• Kaitrinėms lempoms apriboti iki 0.5 A vienam kanalui ir patikrinkite įjungimo srovę (4 A 10 ms).
• Kiekvienai grupei naudokite atskirus maitinimo šaltinius, kad maksimaliai padidintumėte izoliaciją ir triukšmo slopinimą.
• Jei jums reikia daugiau nei 8 A vienai grupei, apsvarstykite du modulius arba didesnės srovės alternatyvas.
• Visada teisingai prijunkite COM gnybtus – žemosios pusės perjungimas nukreipia srovę į žemę.
