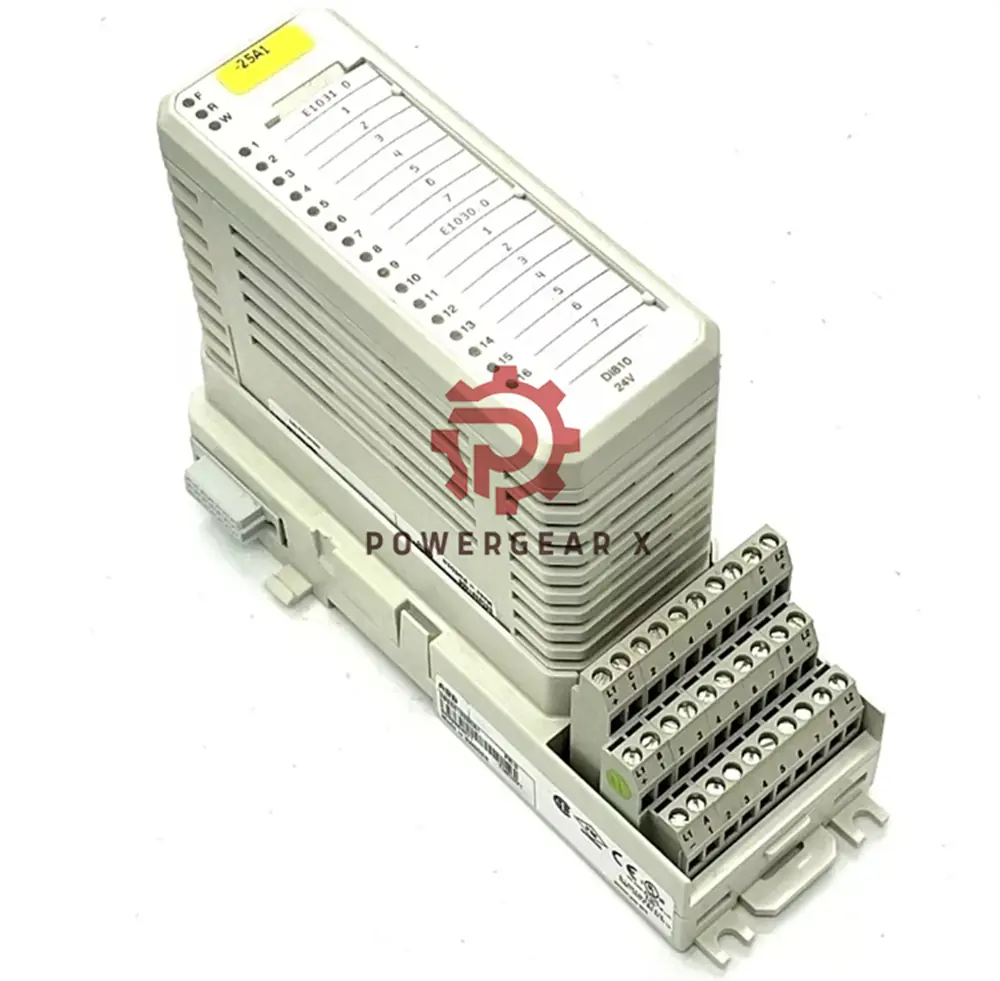

DI810 | Skaitmeninis įvesties modulis ABB 3BSE008508R1

Apžvalga

Šis skaitmeninis įvesties modulis DI810 iš ABB S800 I/O serijos užtikrina tikslias 16 kanalų įvesties galimybes su 18–30 V nuolatinės srovės diapazonu. Padalintas į dvi izoliuotas 8 kanalų grupes, kiekviena grupė turi įtampos priežiūros įvestį, skirtą patobulintai diagnostikai. Modulis užtikrina aukštą patikimumą pramoninėje automatizacijoje, naudodamas tokias funkcijas kaip optinė izoliacija, srovės ribojimas ir priekiniai šviesos diodai kanalų būsenai. Sukurtas kompaktiškiems įrenginiams, šis modulis palaiko įvairius MTU, tokius kaip TU810V1 ir TU812.

Pagrindiniai bruožai

• Prekės ženklas ir modelisABB, S800 įvesties/išvesties, dalies numeris 3BSE008508R1
• 16 skaitmeniniai įėjimaiPalaiko 24 V nuolatinę srovę su srovės slopinimo funkcija.
• Grupės izoliacijaDvi izoliuotos 8 kanalų grupės su įtampos priežiūra.
• Integruota diagnostikaKlaidų signalai realiuoju laiku per „ModuleBus“.
• LED indikatoriaiGedimų, veikimo, įspėjimų ir kanalo būsenų vaizdinė būsena.
• Universalus suderinamumasVeikia su tokiais MTU kaip TU810, TU812, TU818 ir kitais.
• Patikimas atlikimasSkirta naudoti atšiaurioje pramoninėje aplinkoje, turi CE, ATEX 2 zonos ir laivybos sertifikatus.

Techninės specifikacijos

• Įvesties įtampos diapazonas18–30 V nuolatinė srovė; „0“ būsena (nuo -30 iki +5 V), „1“ būsena (15–30 V).
• Įvesties srovė: 6 mA prie 24 V.
• Įėjimo varžaVarža: 3.5 kΩ.
• Filtruoti laiką: 2, 4, 8, 16 ms (pasirenkama).
• IzoliacijaGrupėmis izoliuotas, dielektrinė bandymo įtampa 500 V AC.
• Temperatūros diapazonasDarbinė temperatūra: nuo 0 iki +55 °C; Laikymo temperatūra: nuo -40 iki +70 °C.
• SertifikataiEN 61010-1, ATEX 2 zona, jūriniai patvirtinimai iš ABS, BV, DNV ir LR.
• Matmenys ir svoris: plotis 45 mm, aukštis 119 mm, gylis 111 mm su jungtimi; 0.15 kg.

DUK

1 klausimas: Ar šis modulis gali palaikyti nereikalingas konfigūracijas?
A: Ne, šis modulis nepalaiko perteklinio veikimo.

2 klausimas: Kokio tipo MTU yra suderinami su šiuo moduliu?
A: Suderinami MTU: TU810, TU812, TU814, TU818, TU830, TU833, TU838 ir TU850.

3 klausimas: Kokia įtampos priežiūros įvesties reikšmė?
A: Jis stebi kiekvienos grupės proceso įtampą ir, nukritus įtampai, įjungia klaidos signalus, taip pagerindamas diagnostiką.

4 klausimas: Ar modulis tinka naudoti korozinėje aplinkoje?
A: Taip, jis turi apsaugą nuo korozijos, atitinkančią ISA-S71.04 G3 standartus.

Dėl išsamesnės informacijos žr. oficialų duomenų lapą: Produktas-DI810
