جزئیات محصول
مختصر محصولات

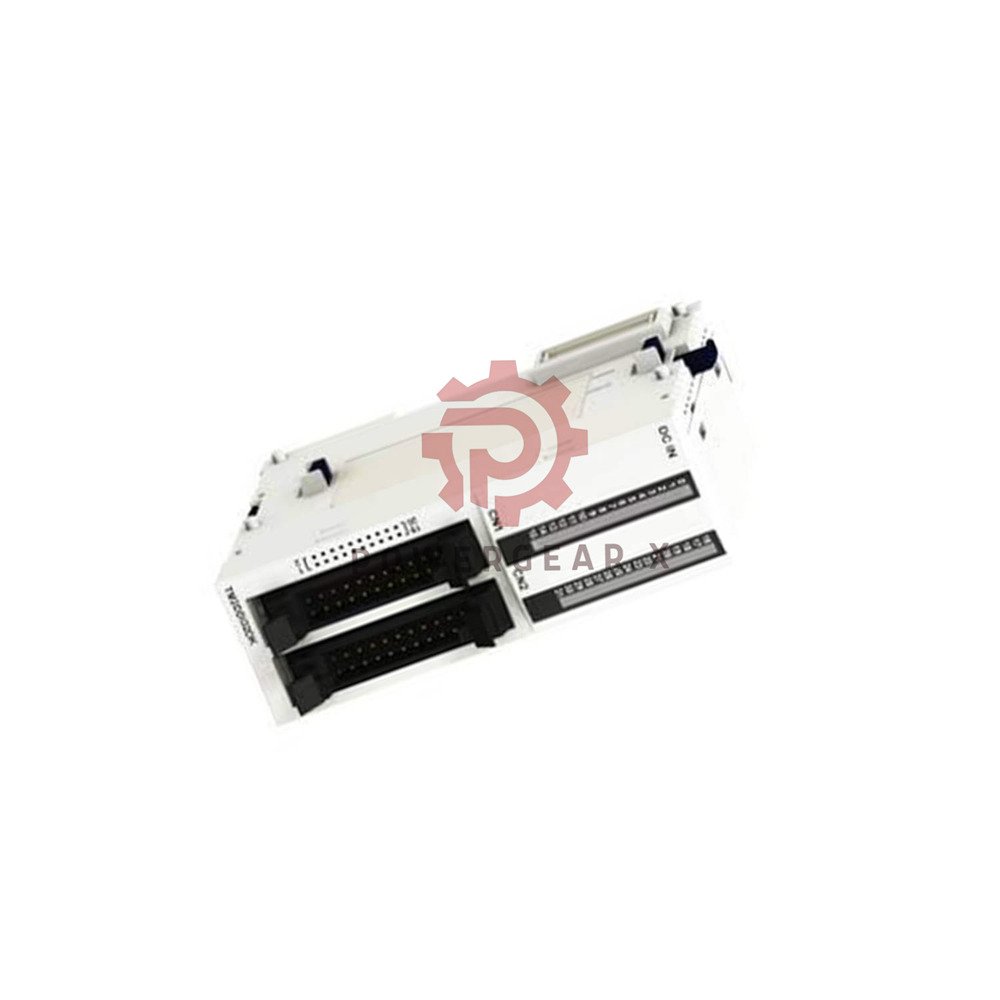

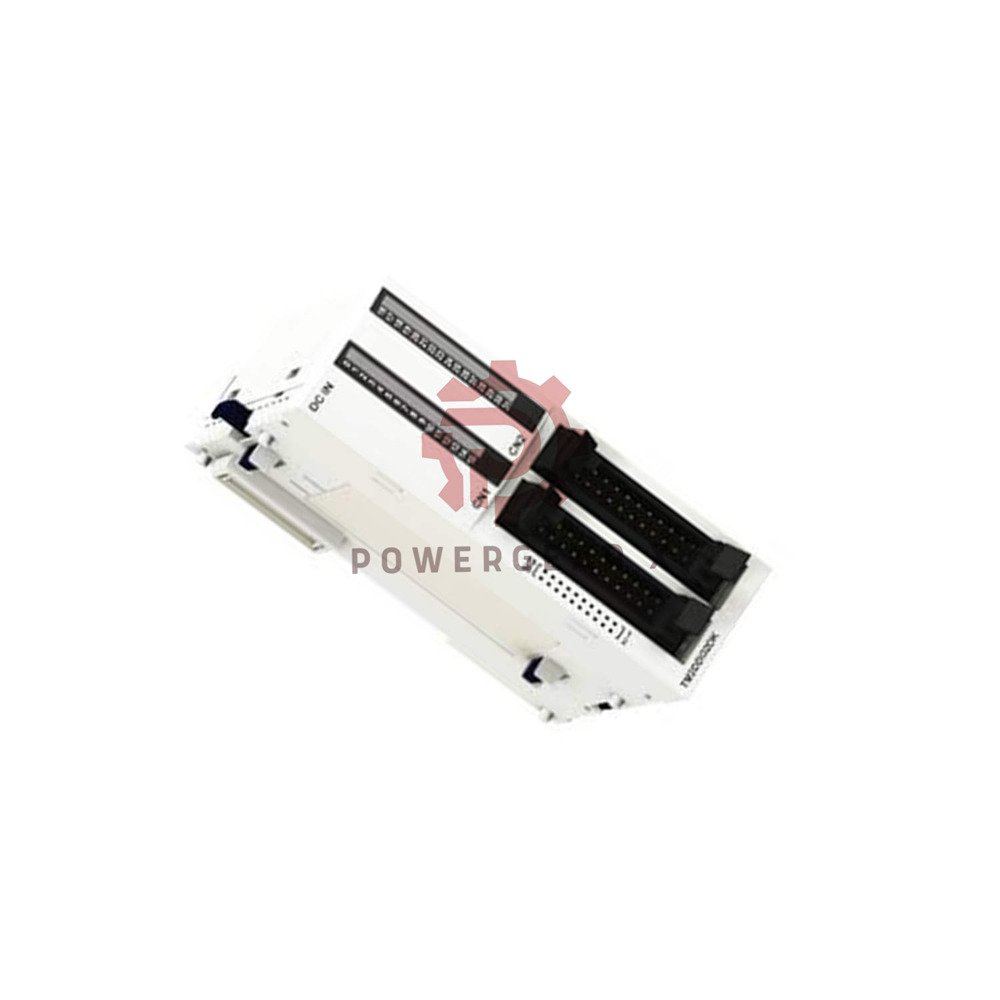

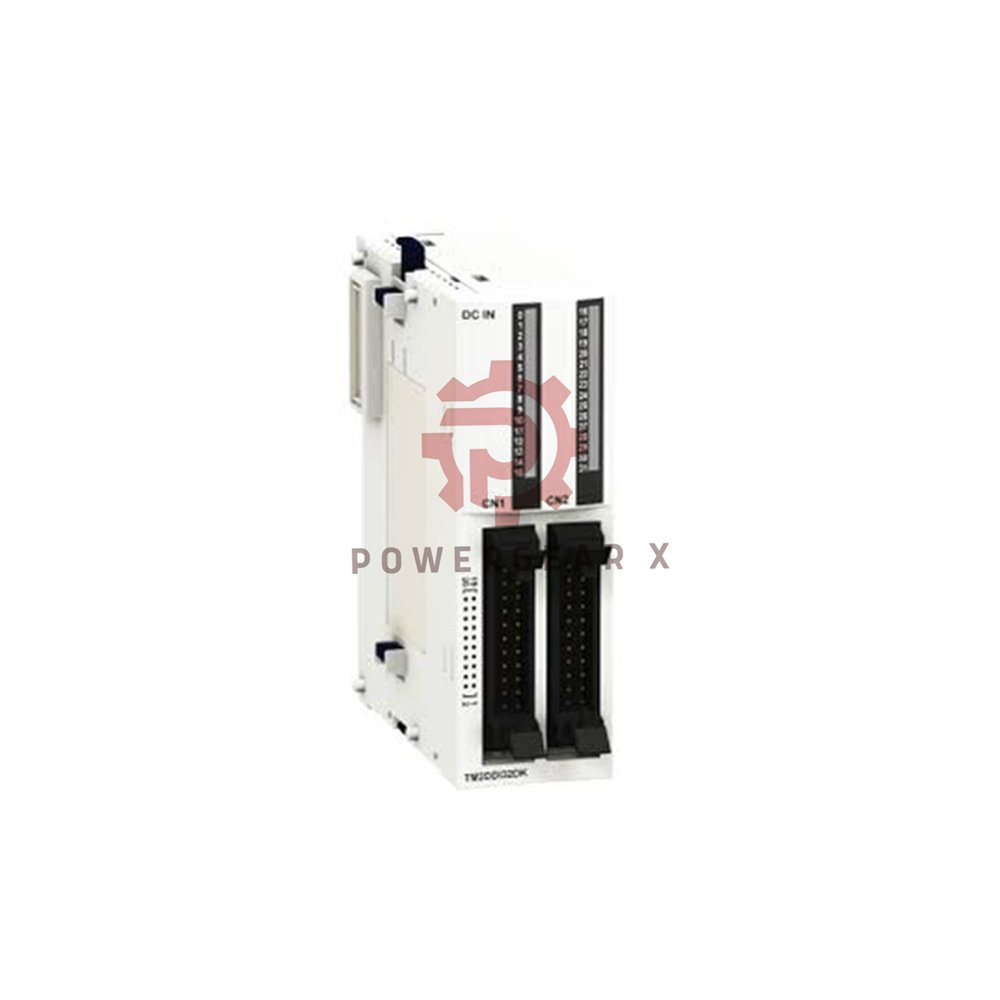

- TWDDDO32TK is a high-density discrete output module from the Twido series.
- فراهم می کند 32 خروجی ترانزیستور (24 V DC, source logic) in a compact format.
- Designed for reliable machine and process control in industrial environments.
- All outputs are protected against overload and short circuits.
- Fast response time (300 µs ON / 450 µs OFF) ensures precise actuation.
مشخصات فنی
- نام تجاری: اشنایدر الکتریک
- مدل: TWDDDO32TK
- سری: Twido (Modular PLC system)
- نوع ماژول: Discrete output, solid-state
- تعداد خروجی: 32 (transistor, source logic)
- ولتاژ خروجی: 24 V DC (limits: 20.4…28.8 V)
- جریان در هر کانال: 0.5 A (2 A per common point)
- زمان پاسخ: ۳۰۰ میکروثانیه (روشن) / ۴۵۰ میکروثانیه (خاموش)
- ولتاژ باقیمانده: ≤ 0.2 V (state 1)
- حفاظت: Overload, short-circuit, inductive load up to 2000 mH
- عایق: 1500 Vrms (photocoupler, 1 min)
- مصرف برق: 10 mA (5 V, all OFF) / 20 mA (5 V, all ON) / 70 mA (24 V, all ON)
- اتصال: HE-10 connector (4 commons)
- درجه حرارت: 0… 55 درجه سانتی گراد
- دمای ذخیره سازی: -25… 70 درجه سانتی گراد
- درجه حفاظت: IP20
- وزن: کیلوگرم ۷۳۰۰
نصب و سازگاری
- نصب و راه اندازی: Snap-on DIN rail or panel mount (use provided clips).
- سیم کشی: Use HE-10 cable for quick connection to sensors/actuators.
- سازگاری: Works with all Twido PLC base units (TWD.. series).
- نرم افزار: Fully supported by TwidoSuite (configuration and diagnostics).
اشکالزدایی و نگهداری
- شاخص های LED: Each output has a status LED for fast troubleshooting.
- تشخیص: Short-circuit and overload detection via the PLC CPU.
- جایگزینی: Hot-swappable (disconnect power before removal).
- تمیز کردن: Use dry cloth; avoid solvents.
گواهینامه ها و استانداردها
- CE marked (RoHS compliant since 0630).
- UL و CSA certified for global acceptance.
- ملاقات IP20 for indoor use (protect from dust and moisture).
بسته بندی و گارانتی
- عبارت بودند از: 1 x TWDDDO32TK module, 1 x HE-10 connector (female), user manual (digital).
- گارانتی: ۱۸ ماه در برابر نقصهای تولیدی.
- حمل و نقل: Dispatched within 12–24 hours via فدرال اکسپرس، یو پی اس یا دی اچ ال (ردیابی شده).
بررسی تخصصی
- عملکرد: The 300 µs ON time makes it ideal for high-speed pick-and-place and packaging.
- قابلیت اطمینان: Solid-state design ensures long life with zero mechanical wear.
- ارزش: Cost-effective 32‑output solution with robust protection features.
بینش مدیر
- بهره وری: This module reduces cabinet space and simplifies wiring with 4 commons.
- نگهداری: LEDs and diagnostic feedback cut downtime significantly.
- ضد آینده: Fully compatible with existing Twido installations.
برنامه های کاربردی معمولی
- ماشین آلات بسته بندی – conveyor control, fillers, labelers.
- دست زدن به مواد – sorting, diverting, stacking.
- ماشین آلات نساجی – solenoid and clutch activation.
- اتوماسیون عمومی – any 24 V DC load up to 0.5 A.
سوالات متداول
- س: حداکثر فرکانس سوئیچینگ چقدر است؟
A: Up to 1 kHz for resistive loads; derate for inductive.
- Q: Can I connect a relay directly?
A: Yes, but use a freewheeling diode for inductive relays.
- Q: Is the module compatible with 12 V loads?
A: No – only 24 V DC (±20 %) is allowed.
- Q: How many modules can I connect to a CPU?
A: Depends on the CPU model – refer to the Twido system manual.
- Q: Does it support PNP or NPN?
A: Source logic (PNP) – outputs switch positive to load.
- Q: My output is stuck ON – what should I check?
A: Check wiring for shorts, then test the output with the diagnostic tool.
- Q: Which output common is used for channels 1–8?
A: Common 0 (HE-10 pin assignment is in the manual).
راهنمای انتخاب
- Need more outputs? Choose TWDDDO64TK (64 outputs, 0.3 A).
- Need analog? Use TWDAMO… series for analog output.
- برای محیطهای خشن، consider IP67 remote I/O blocks.
- گزینه بودجه: TWDDDO16TK – 16 outputs, same features.
برای تخفیفهای حجمی یا تنظیمات سفارشی با تیم ما تماس بگیرید.
