جزئیات محصول
مختصر محصولات

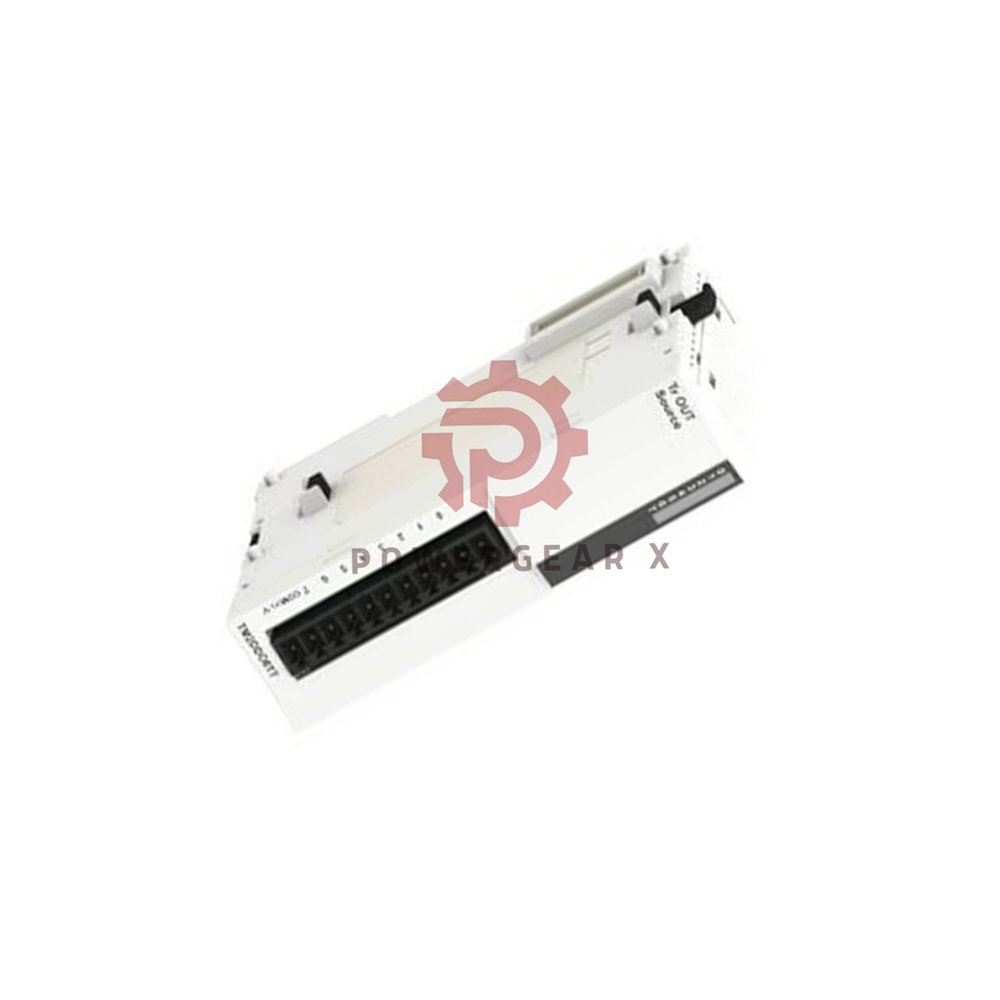

- TWDDO8TT – ماژول توسعه Twido با ۸ خروجی ترانزیستوری (منبع ۰.۳ آمپر، ۲۴ ولت DC).
- بلوک ترمینال پیچی قابل جدا شدن، ۱ خط مشترک، درجه حفاظت IP20.
- ایدهآل برای سیستمهای اتوماسیون کوچک تا متوسط که نیاز به کنترل گسسته قابل اعتماد دارند.
مشخصات فنی
- نام تجاری: اشنایدر الکتریک
- مدل: TWDDO8TT
- سری: توییدو
- خروجی های گسسته: ۸ ترانزیستور (منبع)
- ولتاژ خروجی: 24 V DC
- جریان در هر کانال: 0.3
- حداکثر جریان در هر مشترک: 2.9
- محدودیتهای ولتاژ: 20.4…28.8 ولت DC
- زمان پاسخ: ۳۰۰ میکروثانیه (روشن) / ۴۵۰ میکروثانیه (خاموش)
- ولتاژ باقیمانده: ۰.۲ ولت در حالت ۱
- حداکثر بار القایی: 2000،XNUMX میلی آمپر ساعت
- بار تنگستن: 16 W
- حفاظت: اضافه بار + اتصال کوتاه
- عایق: ۱۵۰۰ Vrms (فتوکوپلر)
- مصرف کنونی: 10 میلی آمپر (5 ولت) / 20 میلی آمپر (24 ولت) در حالت روشن؛ 5 میلی آمپر (5 ولت) در حالت خاموش
- دمای عملیاتی: 0… 55 درجه سانتی گراد
- دمای نگهداری: -25… 70 درجه سانتی گراد
- وزن: کیلوگرم ۷۳۰۰
- درجه IP: IP20
نصب و سیم کشی
- با استفاده از پایه استاندارد Twido روی ریل DIN یا پنل نصب کنید.
- ترمینالهای پیچی قابل جدا شدن سیمکشی: OUT_DIS#0 تا #7، COM+، V+.
- در محیطهای پر سر و صدا از کابلهای شیلددار استفاده کنید.
- طرح ترمینال: خروجیهای (0)~(7)، (COM+) مشترک، (V+) تغذیه.
سازگاری و یکپارچهسازی سیستم
- مستقیماً با تمام کنترلکنندههای قابل برنامهریزی Twido سازگار است.
- برای گذرگاه توسعه Twido به آداپتور اضافی نیاز نیست.
- پشتیبانی از منطق منبع - مناسب برای اکثر سیستمهای PLC صنعتی.
محیط زیست و دوام
- IP20 - محافظت شده در برابر اجسام بزرگتر از ۱۲.۵ میلیمتر
- محدوده دمایی وسیع: عملکرد ۰…۵۵ درجه سانتیگراد، نگهداری -۲۵…۷۰ درجه سانتیگراد.
- در برابر لرزش و رطوبت طبق استانداردهای صنعتی مقاومت میکند.
- ایزوله 1500 Vrms - جداسازی ایمن سیگنال
کالیبراسیون و نگهداری
- بدون نیاز به کالیبراسیون میدانی - تست شده در کارخانه.
- تمیز کردن دورهای ترمینالها و بازرسی چشمی توصیه میشود.
- نشانگرهای LED برای هر خروجی، عیبیابی را ساده میکنند.
- بلوک ترمینال قابل جابجایی امکان تعویض سریع و بدون سیم کشی مجدد را فراهم می کند.
گواهینامه ها و استانداردها
- UL و CSA تصدیق شده
- CE علامتگذاری شده - مطابق با دستورالعملهای اتحادیه اروپا
- مطابق با RoHS و REACH (در صورت درخواست)
آنچه در جعبه است
- ۱ × ماژول توسعه TWDDDO8TT
- ۱ × بلوک ترمینال پیچی قابل جدا شدن (از پیش نصب شده)
- راهنمای شروع سریع (چاپ شده)
- کارت گارانتی (۱۲ ماه)
حمل و نقل و تحویل
- ساعت 12 24 ارسال از انبار.
- شرکتهای حمل و نقل: FedEx، UPS، DHL - امکان ردیابی وجود دارد.
- ارسال به سراسر کشور با بیمه و خدمات گمرکی.
بررسی تخصصی
- عملکرد: پاسخ سریع ۳۰۰ میکروثانیه - ایدهآل برای مرتبسازی و بستهبندی با سرعت بالا.
- قابلیت اطمینان: محافظت در برابر اتصال کوتاه و ایزولاسیون ۱۵۰۰ ولت، زمان از کارافتادگی را کاهش میدهد.
- ارزش: توسعه مقرون به صرفه برای سیستمهای Twido - نصب و نگهداری آسان.
بینش مدیر
- برای مدیران کارخانه: این ماژول، گسترش خروجی را بدون برنامهنویسی پیچیده ساده میکند.
- طراحی نقطه مشترک، سیمکشی را کاهش میدهد - در فضای پنل و نیروی کار صرفهجویی میکند.
- در کاربردهای کنترل HVAC، نوار نقاله و روشنایی اثبات شده است.
سناریوهای برنامه
- سیستم های نقاله – سلونوئیدهای محرک و چراغهای نشانگر.
- ماشین آلات بسته بندی - کنترل محرکها و آلارمها.
- HVAC - مدیریت فنها، دمپرها و شیرها.
- کنترل روشنایی – نوارها و سیگنالهای LED 24 ولت را سوئیچ کنید.
- دست زدن به مواد - قابلیت اتصال به سنسورها و رلهها
پرسش و پاسخهای متداول
- Q: آیا میتوانم از این ماژول با سیستم ۱۲ ولت DC استفاده کنم؟
A: خیر. به ۲۰.۴…۲۸.۸ ولت DC نیاز دارد - دقیقاً ۲۴ ولت اسمی. - Q: حداکثر طول کابل برای خروجیها چقدر است؟
A: برای جلوگیری از افت ولتاژ و نویز، زیر 30 متر نگه دارید. - Q: چگونه یک خروجی معیوب را جایگزین کنم؟
A: کل ماژول را تعویض کنید - خروجیها به صورت جداگانه قابل سرویس نیستند. - Q: آیا از خروجی PWM یا آنالوگ پشتیبانی میکند؟
A: خیر. فقط خروجیهای ترانزیستوری روشن/خاموش گسسته. - Q: آیا نیاز به تنظیمات نرمافزاری هست؟
A: خیر - با پایه Twido وصل و اجرا کنید. بدون سوئیچ DIP. - Q: آیا میتوانم آن را به یک PLC غیر Twido وصل کنم؟
A: فقط با آداپتور مخصوص - توصیه نمیشود. - Q: اگر یک خروجی را بیش از حد بارگذاری کنم چه اتفاقی میافتد؟
A: حفاظت اتصال کوتاه فعال میشود - پس از رفع خطا، مجدداً تنظیم میشود.
راهنمای خریدار و نکات انتخاب
- تأیید کنید که PLC شما از سری Twido است - در غیر این صورت به آداپتور نیاز دارید.
- جریان کل را به ازای هر مشترک بررسی کنید: حداکثر ۲.۹ آمپر - بارها را به طور مساوی توزیع کنید.
- برای بارهای القایی (رلهها، سلونوئیدها)، دیودهای فلایبک را به صورت خارجی اضافه کنید.
- اگر به ۸ خروجی منبع در یک فضای کوچک نیاز دارید، این ماژول را انتخاب کنید.
- برای خروجیهای سینکی، TWDDDO8TT (نوع سینکی) را در نظر بگیرید - نه این مدل.
- مطمئن شوید که منبع تغذیه ۲۴ ولت DC در محدوده ۲۰.۴ تا ۲۸.۸ ولت پایدار است.
