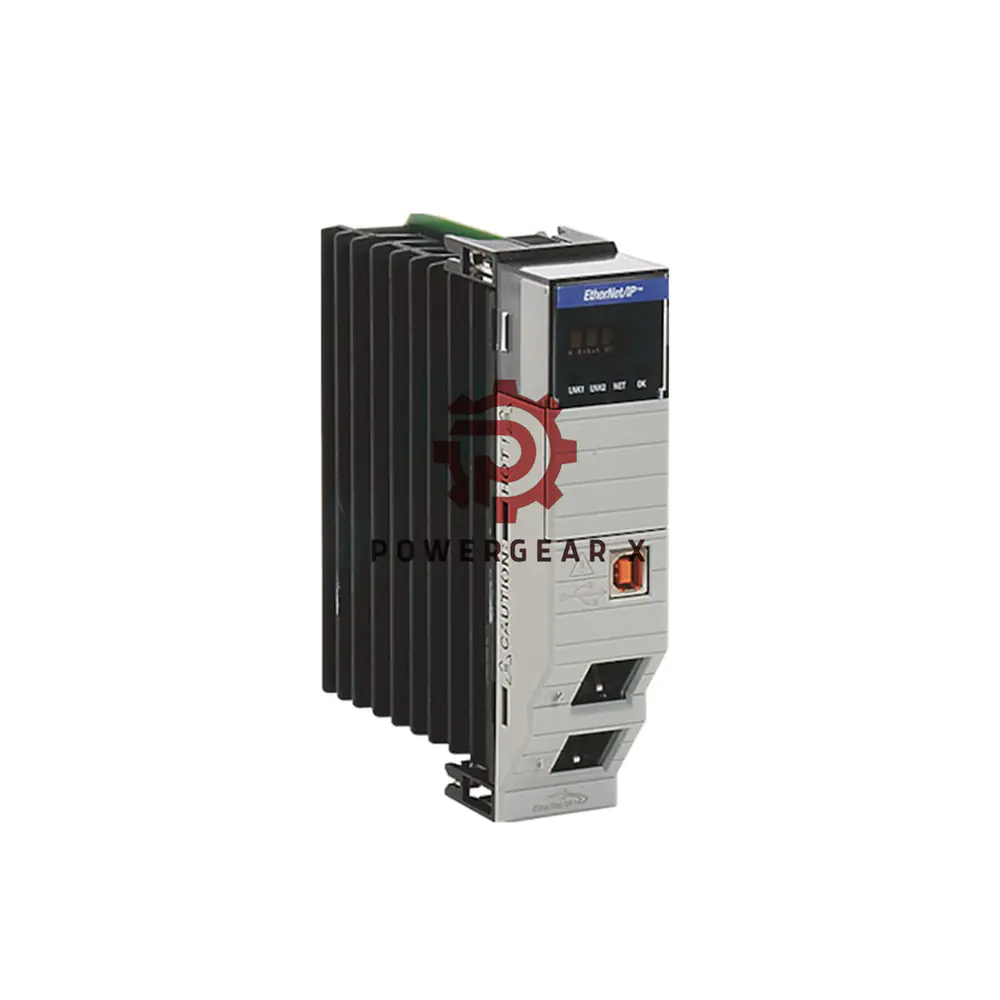

Giao diện truyền thông Ethernet Allen-Bradley 1756-ENET

Giới thiệu chung

Module giao tiếp Ethernet Allen -Bradley 1756-ENET được thiết kế cho nền tảng ControlLogix. Module này cung cấp khả năng kết nối mạnh mẽ cho việc trao đổi dữ liệu thời gian thực, tối ưu hóa nhắn tin và tích hợp với Giao thức Công nghiệp Chung (CIP). Với cả cổng Ethernet và AUI , 1756-ENET cung cấp các tùy chọn giao tiếp linh hoạt cho mạng công nghiệp. Mặc dù đã ngừng sản xuất, nó vẫn là một tài sản có giá trị đối với người dùng đang tìm kiếm kết nối Ethernet công nghiệp đáng tin cậy cho hệ thống ControlLogix. Được thay thế bởi model 1756-ENBT, nó hỗ trợ các ứng dụng yêu cầu truyền dữ liệu đồng bộ và điều khiển thời gian thực.

Thông sô ky thuật

• nhà chế tạo: Tự động hóa Rockwell
• phần số: 1756-ENET
• Nhãn hiệu: Allen-Bradley
• Loại mô hìnhMô-đun truyền thông Ethernet ControlLogix
• Công suất tiêu thụ:
  • Dòng điện Backplane (5V DC): 700 mA
  • Dòng điện Backplane (24V DC): 3 mA
  • Tiêu tán công suất tối đa: 3.7W
  • Tản nhiệt: 12.6 BTU/giờ
• Data Transfer RateTốc độ: 10 Mbps (Ethernet)
• Các loại cổng:
  • 1 x Ethernet RJ45
  • 1 x Cổng AUI để bảo trì và cấu hình
• Các chức năng được hỗ trợ:
  • Máy quét / Bộ chuyển đổi
  • Tin nhắn
• Nhiệt độ hoạt động: 32 ° F đến 140 ° F (0 ° C đến 60 ° C)
• Đèn LED mô-đun: TXD, RXD, OK để dễ dàng khắc phục sự cố
• Khả năng tương thích:
  • Chassis: 1756-A4, -A7, -A10, -A13 (Loạt A và B)
  • Power Supplies: 1756-PA72, 1756-PB72 (Dòng A và B)

Thông tin đặt hàng

Để đặt mua Allen-Bradley 1756-ENET , bạn có các tùy chọn sau:

• Số mô hình: 1756-ENET (Mô-đun truyền thông Ethernet)
• Phần liên quan: 1756-A4, -A7, -A10, -A13 (Khung ControlLogix); 1756-PA72, 1756-PB72 (Bộ nguồn)

Vui lòng xem bảng thông số kỹ thuật chính thức để biết thêm thông tin chi tiết: Bộ điều khiển ControlLogix và GuardLogix
