รายละเอียดสินค้า
รายละเอียดสินค้า

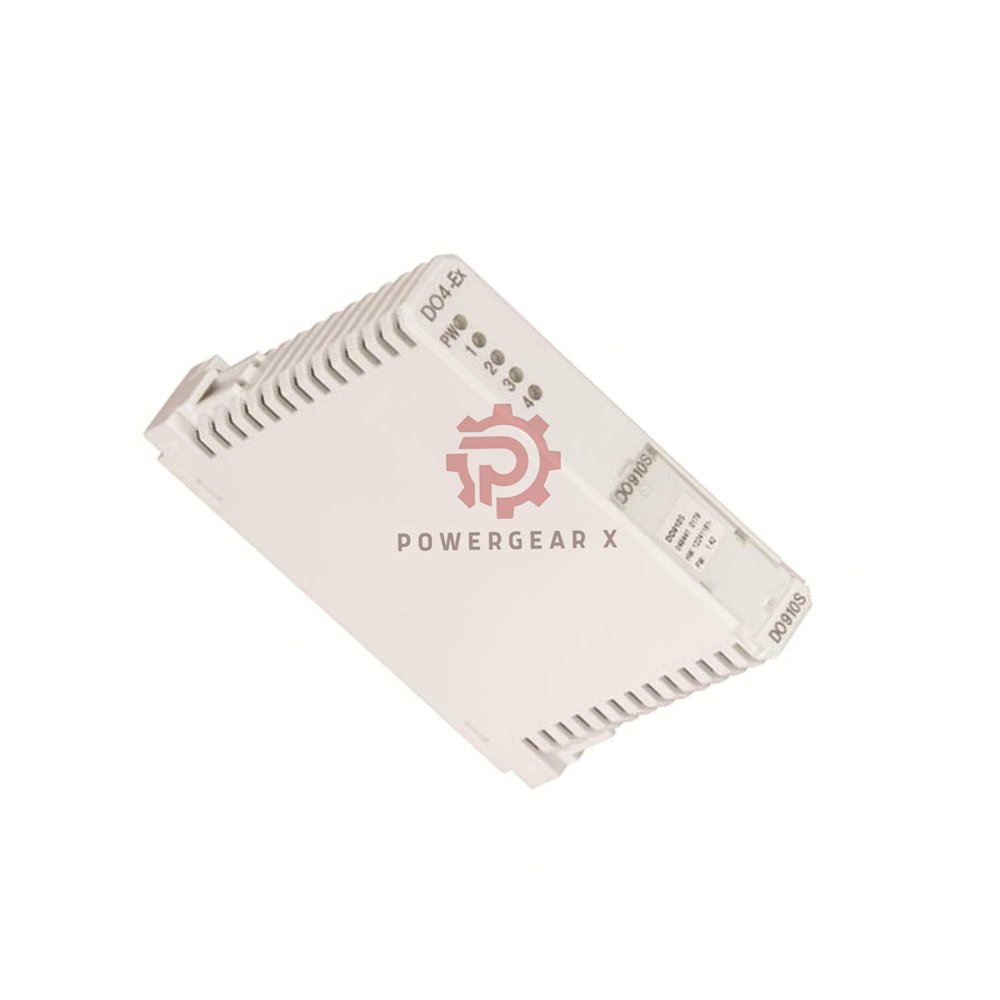

- ▸ ABB DO910S 3KDE175321L9100 – โมดูลเอาต์พุตดิจิทัลที่ปลอดภัยจากประกายไฟ สำหรับระบบ I/O S900 ควบคุมวาล์วและสัญญาณเตือนภัยในพื้นที่อันตราย Zone 1
- ▸ เป็นส่วนหนึ่งของตระกูล I/O ระยะไกล S900 – ติดตั้งได้โดยตรงในพื้นที่ ช่วยลดต้นทุนการขนส่ง สื่อสารกับระบบควบคุมผ่าน PROFIBUS DP
- ▸ 4 ช่องสัญญาณ สำหรับไดร์เวอร์โซลินอยด์ พร้อมระบบตรวจจับการลัดวงจรและการขาดตอน แต่ละช่องสัญญาณแยกจากกันทางไฟฟ้าจากบัส แหล่งจ่ายไฟ และช่องสัญญาณอื่นๆ
- ▸ ได้รับการรับรอง ATEX สำหรับโซน 1 – ปลอดภัยสำหรับสภาพแวดล้อมที่อาจเกิดการระเบิดได้ สามารถเปลี่ยนได้โดยไม่ต้องตัดกระแสไฟ
ตัวถอดรหัสโมเดล – DO910S
- ▸ ทำ = โมดูลเอาต์พุตดิจิทัล
- ▸ 9 = ชุด I/O S900
- ▸ 10 = ฟังก์ชันขับโซลินอยด์ / เอาต์พุตสัญญาณเตือน
- ช่อง 4 ปลอดภัยอย่างแท้จริง
- การตรวจจับการลัดวงจรและการขาดตอน ต่อช่อง
- ▸ ส = ประเภท S สำหรับพื้นที่อันตรายโซน 1
- ▸ หมายเลขบทความ 3KDE175321L9100 – การระบุตัวตนอย่างครบถ้วน
ข้อมูลทางเทคนิคที่สำคัญ
- ▸ ข้อมูลจำเพาะของเอาต์พุตเอาต์พุตดิจิทัล 4 ช่อง, วงจรขับโซลินอยด์แบบปลอดภัยจากประกายไฟ
กำลังขับแบบบูรณาการ
การตรวจจับการลัดวงจรและการขาดของสายไฟ
- ▸ การแยกทางไฟฟ้าเอาต์พุต/บัส: แยกส่วน เอาต์พุต/กำลังไฟ: แยกส่วน
แต่ละช่องสัญญาณ: แยกออกจากกันอย่างสมบูรณ์
- ▸ พลังงานและการสื่อสารอินเทอร์เฟซ PROFIBUS DP รองรับระบบสำรองสำหรับพลังงานและการสื่อสาร
ความสามารถในการสลับแบบ Hot Swap
- ▸ การวินิจฉัยโรคการวินิจฉัยเพิ่มเติมผ่านการกำหนดค่า FDT/DTMHot ในโหมดรัน
ระบบวินิจฉัยอัตโนมัติเพื่อการบำรุงรักษาที่ง่ายดาย
สิ่งแวดล้อมและการรับรอง
- ▸ เงื่อนไขการใช้งานอุณหภูมิ: -20 ถึง +60 องศาเซลเซียส ความชื้น: สูงสุด 93% ที่ 40 องศาเซลเซียส
สารเคลือบ G3 สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน (ISA-S71.04)
- ▸ การอนุมัติพื้นที่อันตรายได้รับการรับรองมาตรฐาน ATEX Zone 1 สำหรับเชื่อมต่ออุปกรณ์ภาคสนามใน Zone 0, 1 หรือ 2
- ▸ การปฏิบัติตามกฎระเบียบได้รับเครื่องหมาย CE และเป็นไปตามมาตรฐาน RoHS (ข้อกำหนดของสหภาพยุโรป 2011/65/EU)
หมวดหมู่ WEEE: อุปกรณ์ขนาดเล็ก
- ▸ กลไกขนาด: 20×104×104 มม. (กว้าง×สูง×ลึก) น้ำหนัก: 0.135 กก.
รูปแบบกลไก S900
การติดตั้งและการตั้งค่า
- ▸ การติดตั้งติดตั้งเข้ากับแผงด้านหลัง S900 ในบริเวณโซน 1 ความกว้างเพียง 20 มม. ช่วยประหยัดพื้นที่แผง
- ▸ การเดินสายภาคสนามเชื่อมต่อโซลินอยด์หรือสัญญาณเตือนที่ปลอดภัยจากประกายไฟ ตรวจจับการลัดวงจร/ขาดตอนโดยอัตโนมัติ
- ▸ การบูรณาการระบบการสื่อสาร PROFIBUS DP เพื่อควบคุมระบบ กำหนดค่าผ่านเครื่องมือ FDT/DTM
- ▸ พร้อมรับมือกับความซ้ำซ้อนรองรับโมดูลพลังงานและการสื่อสารสำรอง
การวินิจฉัยและการบำรุงรักษา
- ▸ ไฟแสดงสถานะ LEDสถานะช่องสัญญาณ, ไฟฟ้าลัดวงจร, สายไฟขาด สถานะโมดูลและการสื่อสาร
- ▸ เปลี่ยนได้ทันทีเปลี่ยนโมดูลขณะที่ระบบกำลังทำงาน ไม่จำเป็นต้องตัดกระแสไฟหลัก
- ▸ การวินิจฉัยขั้นสูงข้อมูลข้อผิดพลาดโดยละเอียดผ่านการแก้ไขปัญหาด้วย DTMQuick
สิ่งของในบรรจุภัณฑ์และการรับประกัน
- ▸ ในกล่อง1 × โมดูลเอาต์พุตดิจิทัล ABB DO910S 1 × เอกสารประกอบผลิตภัณฑ์
รวมฮาร์ดแวร์สำหรับติดตั้ง
- ▸ การรับประกัน12 เดือน ต่อต้านข้อบกพร่อง
- ▸ การจัดส่งสินค้าเฟดเอ็กซ์, ยูพีเอส, ดีเอชแอ ด่วนทั่วโลก
การใช้งานทั่วไป
- การควบคุมวาล์วโซลินอยด์ในพื้นที่อันตราย
- สัญญาณเตือนจะแสดงขึ้นที่ตำแหน่งโซน 1/โซน 2
- แพลตฟอร์มน้ำมันและก๊าซ
- โรงงานแปรรูปทางเคมี
- การผลิตยา
คำถามที่พบบ่อย (FAQs)
- ถาม: ตัวอักษร “S” ใน DO910S หมายถึงอะไร?A: “S” หมายถึงโมดูลประเภท S สำหรับพื้นที่อันตรายโซน 1 มีความปลอดภัยในตัวและได้รับการรับรองสำหรับการใช้งานในสภาพแวดล้อมที่อาจเกิดการระเบิดได้
- ถาม: ฉันสามารถใช้โมดูลนี้ในพื้นที่ที่ไม่เป็นอันตรายได้หรือไม่?A: ใช่ มันใช้งานได้ในพื้นที่ที่ไม่เป็นอันตรายเช่นกัน แต่คุณต้องจ่ายเงินสำหรับคุณสมบัติด้านความปลอดภัยที่ไม่จำเป็น ควรพิจารณาใช้โมดูลมาตรฐานสำหรับพื้นที่ปลอดภัยจะดีกว่า
- ถาม: ฉันสามารถเชื่อมต่ออุปกรณ์ภาคสนามประเภทใดได้บ้าง?A: โซลินอยด์ สัญญาณเตือน และตัวบ่งชี้ที่มีความปลอดภัยในตัว แต่ละช่องสามารถขับเคลื่อนได้ถึง [ตรวจสอบคู่มือสำหรับข้อจำกัดด้านกระแส/กำลังไฟ]
- ถาม: การตรวจจับการลัดวงจร/การขาดตอนทำงานอย่างไร?A: โมดูลจะตรวจสอบแต่ละช่องสัญญาณอย่างต่อเนื่อง หากตรวจพบการลัดวงจรหรือสายไฟขาด ไฟ LED จะสว่างขึ้นและส่งข้อความวินิจฉัยไปยังระบบควบคุม
- ถาม: ฉันสามารถใช้โมดูล DO910S ร่วมกับโมดูล S900 อื่นๆ ได้หรือไม่?A: ใช่ ระบบ S900 รองรับทั้งโมดูลดิจิทัลอินพุต เอาต์พุต และอนาล็อก โดยทั้งหมดสื่อสารกันผ่านสาย PROFIBUS DP เดียวกัน
- ถาม: ฉันจะเลือกอย่างไรระหว่าง DO910 และ DO910S?A: เลือก DO910S หากคุณต้องการใบรับรองพื้นที่อันตรายโซน 1 สำหรับพื้นที่ปลอดภัยเท่านั้น DO910 (ไม่ใช่ S) มีราคาถูกกว่า
