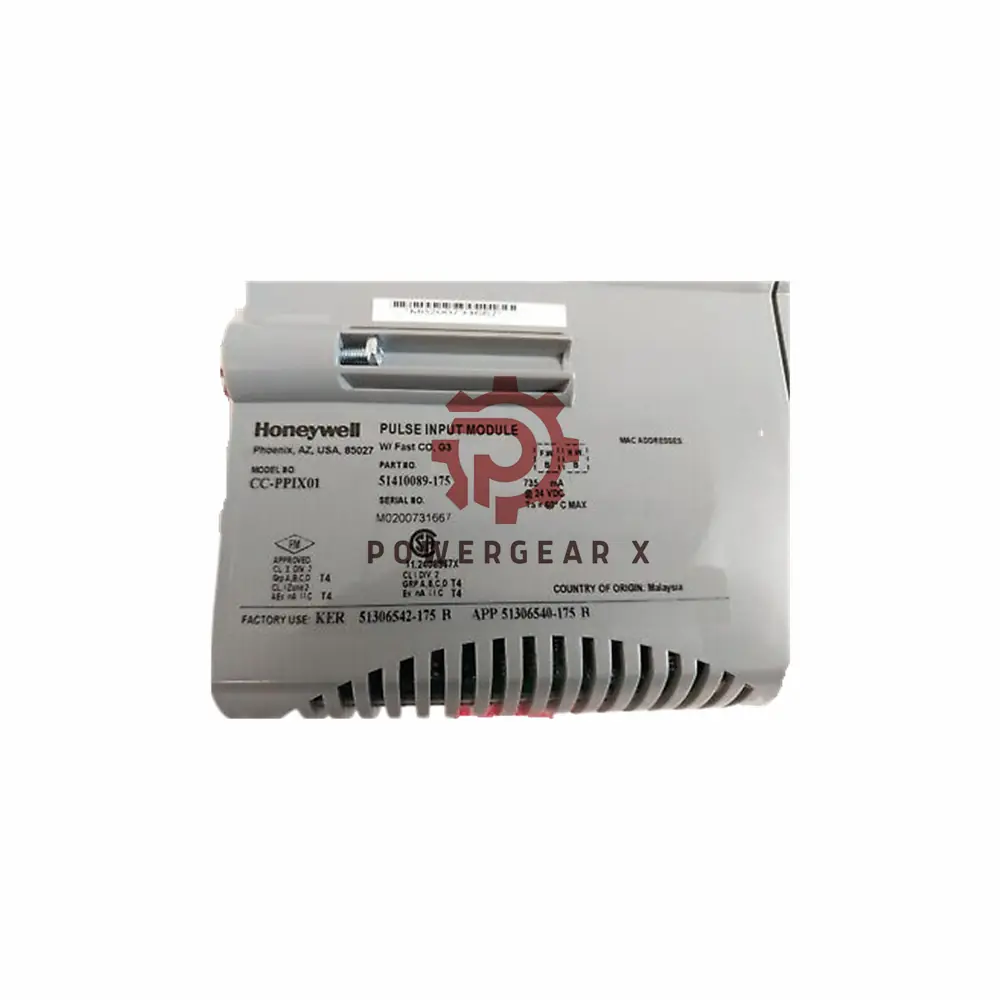

CC-PPIX01 Honeywell импулсни улазни модул PIM

преглед

IOTA CC-PPIX01 (Honeywell модел CC-TPIX11) је веома свестран и прецизан импулсни улазни модул дизајниран за примене у индустријској аутоматизацији.

Кључне карактеристике:

• Улази: 8 појединачних или 4 двострука импулсна улазна канала.
• Излази: Доступна су 2 излаза.
• Тип уноса: Висока импеданса, диференцијални напон, оптички изолован (1000 VDC).
• Фреквенцијски опсег:
  • Један канал: 0-100 KHz
  • Двоструки импулсни канал: 0-10 KHz
• Прецизност фреквенције: ±0.001% очитавања (за опсег од 0.5 Hz до 100 kHz).
• Улазни напон: 0 до 35 VDC (независно од опсега улазног напона).
• Тачке проласка улазног напона:
  • Високо подешавање (од ниског до високог): 8.4 V
  • Од високог до ниског: 7.7 V
  • Ниско подешавање (од ниског до високог): 2.8 V
  • Од високог до ниског: 2.0 V
• Избор ивице улаза: Конфигурише се за растућу или опадајућу ивицу (подразумевано: растућа ивица).
• Импеданса улазног канала: >70 K ома.
• Функција улазног канала: Фреквенција (PV), акумулирана вредност (AV), висока ширина импулса, ниска ширина импулса, период.
• Опција џемпера: Могућност избора изоловане или сабирне конфигурације по каналу.
• Снага побуђивања: Интерни рад од 24V или екстерни напон побуде (5-30 VDC).
• Минимална ширина импулса: 3µs (одбацивање ширине импулса искључено), 20µs (одбацивање ширине импулса укључено).
• Излаз импулса доказивача: Обезбеђује „добре импулсе“ из одабраног двоканалног пара, подржавајући до 5 импулсних IOTA повезаних у конфигурацији магистрале.
• Усклађеност са MeterSuite-ом: Усклађеност са ISO 6551:1995 за Pulse Data Fidelity.

Излазне карактеристике (канали 7 и 8):

• Излаз Тип: Оптички изоловани полупроводнички релеј (1500 Vrms) са заменљивим осигурачем (2.5 A).
• Брза латенција прекида: Максимално 1 мс.
• Карактеристике брзог релеја за искључивање:
  • Напон: 5V до 60VDC
  • Струја: 0.001A до 2A
  • Цурење у искљученом стању: Макс. 100µA на 60VDC.

Често постављана питања (ФАК):

1. Који је фреквентни опсег за овај модул?
   • Фреквентни опсег је 0-100 KHz за појединачне канале и 0-10 KHz за двоструке импулсне канале.
2. Могу ли користити овај модул за двоканалне конфигурације?
   • Да, подржава мешовите конфигурације једноструких и двоструких улазних канала.
3. Која је минимална детектована ширина импулса за двоканалне операције?
   • Минимална детектована ширина импулса је 10µs када модул ради у двоканалном режиму са уграђеном функцијом одбацивања ширине импулса.
4. Која врста побуде снаге је подржана?
   • Модул подржава и интерно напајање од 24V и екстерне напоне побуде у распону од 5V до 30VDC.

За детаљније информације, молимо вас да проверите званични технички лист: Спецификација ИО серије Experion-C
