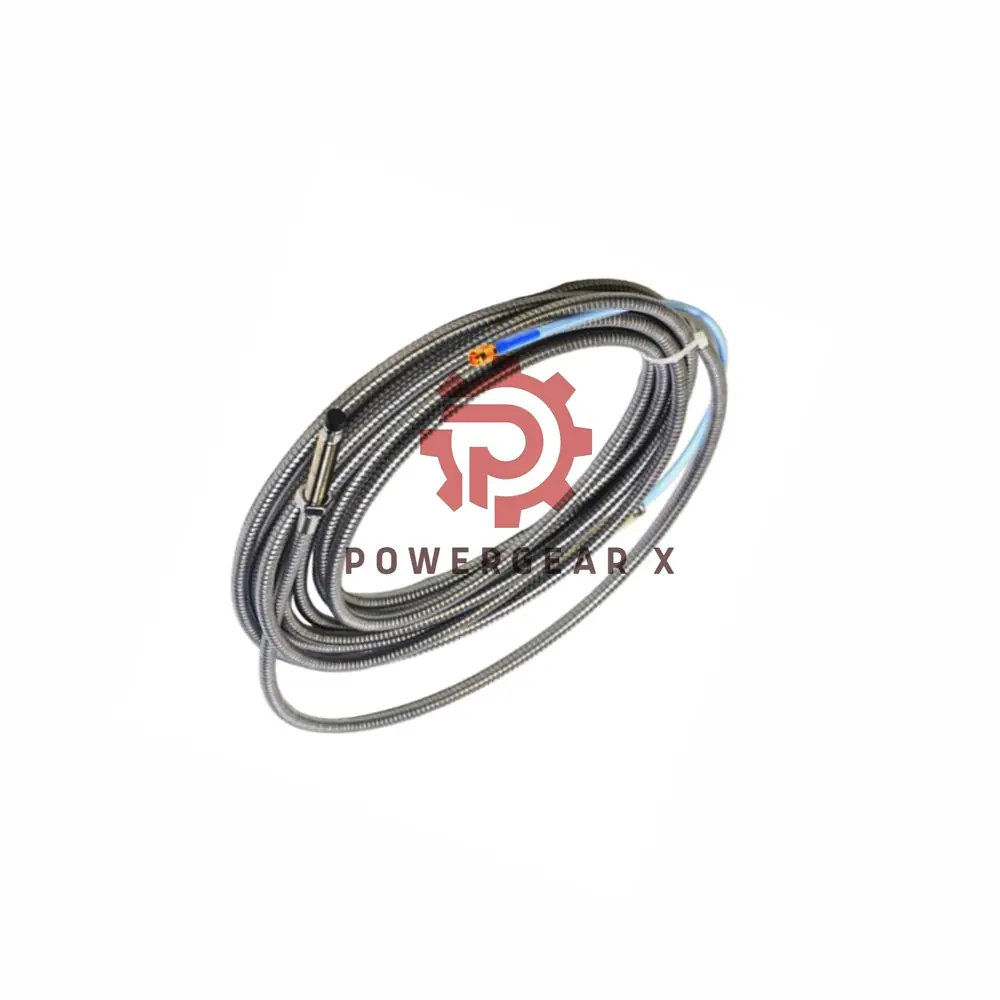

330130-070-03-05 Bently Nevada | Pancierový predlžovací kábel

Prehľad

Bently Nevada 330130-070-03-05 Predlžovací kábel je robustné, vysoko výkonné riešenie určené na zvýšenie spoľahlivosti systémov monitorovania vibrácií. Tento kábel je kľúčovou súčasťou systému snímačov priblíženia 3300 XL 8 mm a vďaka patentovaným technológiám poskytuje vylepšený výkon a odolnosť.

Kľúčové vlastnosti a špecifikácie

• Značka a model: Bently Nevada 330130-070-03-05

• Vysvetlenie modelu a prípony

  • 330130Označuje štandardný predlžovací kábel 3300 XL
  • 070: Označuje dĺžku kábla 7.0 metra.
  • 03Označuje pancierový kábel s ochranou konektora.
  • 05Vzťahuje sa na schválenia CSA, ATEX a IECEx.
• Váha:
  • 103 g/m² (1.5 oz/ft), 0.721 kg.

Technické detaily

• Jednosmerný odpor (RCORE):
  • 7.0 metrov: 1.54 ± 0.23 Ω od stredného vodiča k strednému vodiču.
• Odpor vonkajšieho vodiča (RJACKET):
  • 7.0 metrov: 0.46 ± 0.09 Ω od vonkajšieho vodiča k vonkajšiemu vodiču.
• kapacitné:
  • Typicky 69.9 pF/m (21.3 pF/ft).
• Požiadavky na napájanie:
  • Funguje na -17.5 Vdc až -26 Vdc s maximálnym odberom prúdu 12 mA.
• Výstupná odolnosť:
  • 50 Ω.
• Lineárny rozsah:
  • Začína približne 0.25 mm (10 mil) od cieľa a siaha až do 2.3 mm (90 mil).
• Poľné zapojenie:
  • Podporuje Tienené triádové káble 16–24 AWG s maximálnou dĺžkou 305 metrov (1 000 stôp) medzi snímačom Proximitor 3300 XL a monitorom.

použitie

Tento predlžovací kábel sa používa predovšetkým v:

• Monitorovacie systémy turbosústrojov.
• Analýza vibrácií priemyselných strojov.
• Aplikácie monitorovania stavu vyžadujúce vysokú presnosť.

Pre podrobnejšie informácie: Technický list systému snímača priblíženia 3300 XL 8 mm
