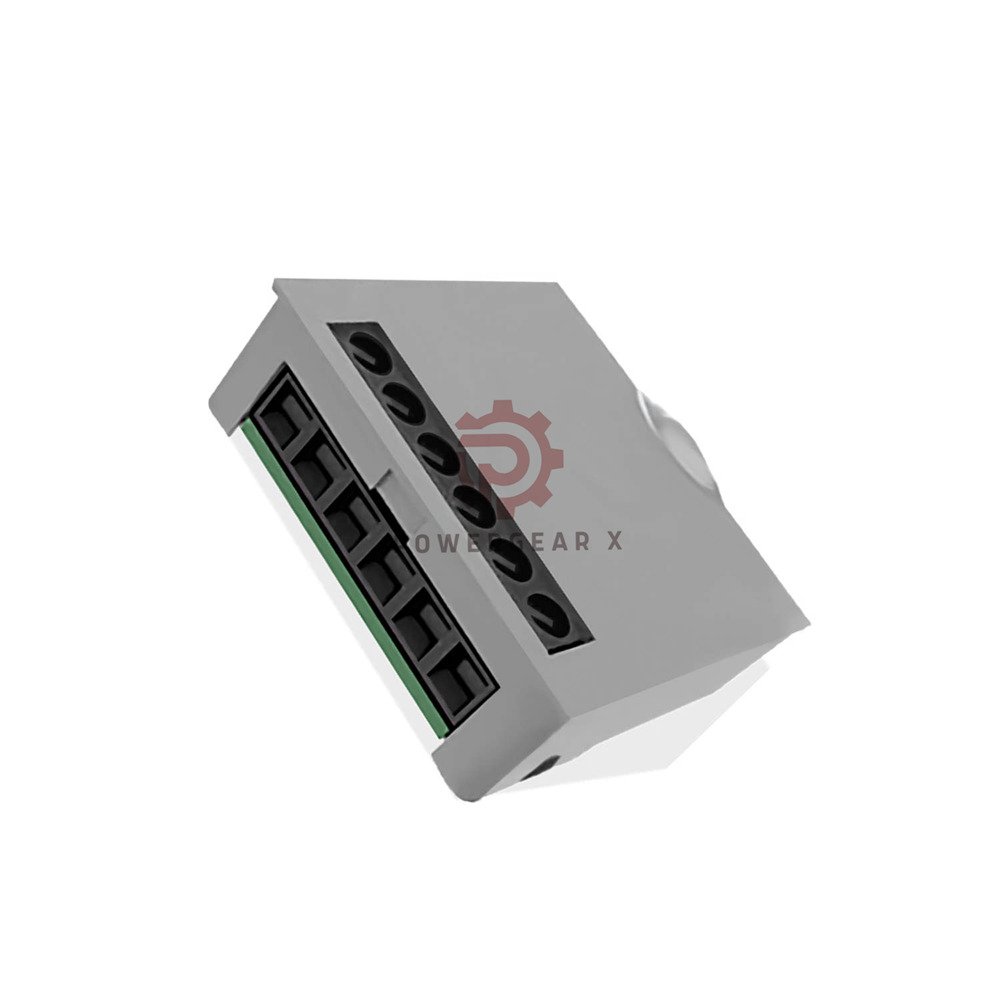

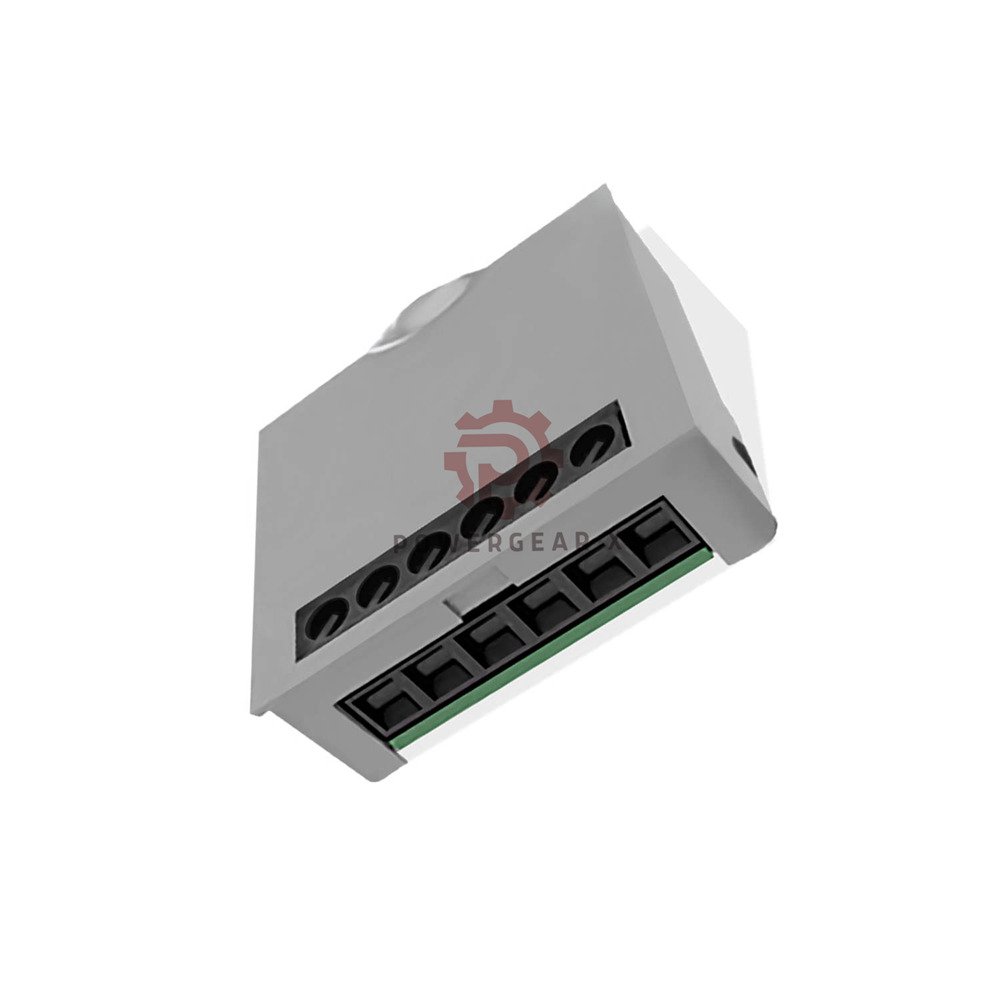

F5-BA0200B Flexem 2-Input Analog Expansion Board 12-Bit PLC မော်ဂျူး

Flexem F5-BA0200B – F5 CPU အတွက် အဝင် ၂ ခုပါ အန်နာလော့ တိုးချဲ့ဘုတ်

နေရာချွေတာသော အန်နာလော့ ချဲ့ထွင်မှု ချန်နယ် ၂ ခု၊ ၁၂ ဘစ် ရုပ်ထွက်အရည်အသွေး ပါရှိသည်။ F5 CPU ရှေ့ slot ထဲသို့ တိုက်ရိုက်ချိတ်ဆက်နိုင်သည်။ ဗို့အား (0‑10V) သို့မဟုတ် လျှပ်စီးကြောင်း (0‑20mA/4‑20mA) ကို လက်ခံသည်။ DIN rail နေရာလွတ် အပိုမပါဘဲ analog input ထည့်သွင်းရန်အတွက် အသင့်တော်ဆုံးဖြစ်သည်။

၁။ အဓိကစွမ်းဆောင်ရည် အဓိကအချက်များ

• ၁၂-ဘစ် ရုပ်ထွက်အရည်အသွေး – ချောမွေ့သော အချက်ပြမှု ဖတ်ရှုမှု၊ စိတ်ကြိုက်ပြင်ဆင်နိုင်သော အကွာအဝေး ၀…၄၀၉၆။
• ±၁% အပြည့်အဝတိကျမှု – စောင့်ကြည့်ခြင်းနှင့် အခြေခံထိန်းချုပ်မှုအတွက် ယုံကြည်စိတ်ချရသည်။
• နှစ်ထပ်အချက်ပြမှုပံ့ပိုးမှု ချန်နယ်တစ်ခုလျှင်- ဗို့အား 0‑10V၊ လျှပ်စီးကြောင်း 0‑20mA သို့မဟုတ် 4‑20mA။
• ကျယ်ပြန့်သောထည့်သွင်းမှုအကွာအဝေး – ပျက်စီးမှုမရှိဘဲ 30V / 30mA အထိ ခံနိုင်ရည်ရှိသည်။
• အလွန်ကျစ်လစ်သိပ်သည်းသော – ၃၈×၄၀×၁၈ မီလီမီတာ၊ CPU ရှေ့ဘက်တွင် တိုက်ရိုက်တပ်ဆင်ထားသည်။

၂။ နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ – Flexem F5-BA0200B

• ကုန်အမှတ်တံဆိပ်: ပျော့ပျောင်းသော · မော်ဒယ်: F5-BA0200B · စီးရီး: F5 တိုးချဲ့ဘုတ်များ
• ▸ အန်နာလော့ထည့်သွင်းမှုများ
  • ချန်နယ် ၄ ခု၊ ၁၆ ဘစ် ရုပ်ထွက်အရည်အသွေး
    • အဝင်ဗို့အား အပိုင်းအခြား- ၀…၁၀ ဗို့ DC (အများဆုံး ၃၀ ဗို့ ခံနိုင်ရည်)
    • ထည့်သွင်းခြင်း လက်ရှိ အပိုင်းအခြား- 0…20 mA / 4…20 mA (အမြင့်ဆုံး 30 mA အထိခံနိုင်ရည်ရှိ)
    • အပြည့်အဝ အကွာအဝေး ချိန်ညှိခြင်း- အသုံးပြုသူ သတ်မှတ်နိုင်သော ၀ … ၄၀၉၆
    • ပြောင်းလဲခြင်း တိကျမှု- စကေးအပြည့်၏ ±1%
    • input impedance: ဗို့အား >100 kΩ၊ လက်ရှိ <250 Ω +5%
• ▸ ပါဝါနှင့် အထီးကျန်မှု
  • CPU backplane မှတစ်ဆင့် ထောက်ပံ့မှု (ပြင်ပဝါယာကြိုးမပါ)
    • rated ဗို့: ၅ VDC –၁၅% / +၂၀% (အတွင်းပိုင်းမှ ပံ့ပိုးပေးထားသည်)
    • အများဆုံးသုံးစွဲမှု: 3.2 W
    • သီးသန့်ထားခြင်း, ခွဲထားခြင်း: စက်ကွင်းနှင့် ယုတ္တိဗေဒအကြား 500 V AC
• ▸ ပတ်ဝန်းကျင်နှင့် စက်ပိုင်းဆိုင်ရာ
  • လုပ်ငန်းလည်ပတ်မှုအခြေအနေများ
    • အလုပ်လုပ်အပူချိန်: -10… +60°C
    • သိုလှောင်ခြင်းအပူချိန်: -20… +70°C
    • စိုထိုင်းဆ: ၅ … ၉၅% RH (ငွေ့မပျော်ဝင်)
    • တုန်ခါမှု / ရှော့ခ်: IEC 60068‑2‑6 / IEC 60068‑2‑27
  • တပ်ဆင်ခြင်းနှင့် ဝါယာကြိုးချိတ်ခြင်း
    • installation: CPU ရှေ့ တိုးချဲ့ဘုတ် အပေါက် (F5 စီးရီး)
    • ဆိပ်ကမ်းများ: ဖြုတ်တပ်၍မရသော ဝက်အူ တာမီနယ်ဘလောက်၊ 0.2…1.5 မီလီမီတာ²
    • အတိုင်းအတာ (W×H×D)- 38 mm × 40 mm × 18 mm

၃။ တပ်ဆင်ခြင်းနှင့် ဝါယာကြိုးချိတ်ဆက်ခြင်းလမ်းညွှန်

• F5 CPU ရှေ့ expansion slot ထဲသို့ တိုက်ရိုက်ချိတ်ဆက်ပါ - ကိရိယာများ မလိုအပ်ပါ။
  • ဝါယာကြိုးခွာခြင်းအရှည်- ၇ မီလီမီတာ၊ တာမီနယ်များအတွက် ဝက်အူလှည့်အသေးကို အသုံးပြုပါ။
  • ဗို့အားအဝင်အတွက်- အချက်ပြမှုကို V+ နှင့် COM၊ impedance > 100 kΩ သို့ ချိတ်ဆက်ပါ။
  • လက်ရှိအဝင်အတွက်- အချက်ပြမှုကို I+ နှင့် COM၊ impedance <250 Ω တို့နှင့် ချိတ်ဆက်ပါ။
  • ဆူညံသံများသောပတ်ဝန်းကျင်အတွက် အကာအကွယ်ပေးထားသော လိမ်ထားသောကြိုးကိုသုံးပါ။

၄။ လိုက်ဖက်ညီမှုနှင့် ပေါင်းစပ်မှု

• ရှေ့ဘက် ချဲ့ထွင်မှု အပေါက်ပါသည့် Flexem F5 CPU များ (F5‑CPUx စီးရီး) အားလုံးနှင့် အလုပ်လုပ်သည်။
  • အန်နာလော့ အာရုံခံကိရိယာများနှင့် တိုက်ရိုက်ချိတ်ဆက်မှု- ဖိအား၊ အပူချိန်၊ အဆင့်။
  • F5 ပရိုဂရမ်းမင်းဆော့ဖ်ဝဲ (0…4096) မှတစ်ဆင့် စကေးချိန်ညှိနိုင်သည်။
  • CE၊ RoHS နှင့် ကိုက်ညီမှုရှိသည်။ UL စောင့်ဆိုင်းနေပါသည်။

၅။ စမ်းသပ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု အကြံပြုချက်များ

• LED မီးလုံး (အစိမ်းရောင်) - ဘုတ်သည် ပါဝါဖွင့်ထားပြီး ဆက်သွယ်နေကြောင်း ပြသသည်။
  • ချိန်ညှိရန်မလိုအပ်ပါ - စက်ရုံမှပြုပြင်ထားသည်။
  • ဖတ်ရှုမှုများ ရွေ့လျားနေပါက အဝင်အချက်ပြမှု အကွာအဝေးအတွင်း ရှိ/မရှိနှင့် ဝါယာကြိုးများ လုံခြုံစွာ တပ်ဆင်ထားကြောင်း အတည်ပြုပါ။
  • ပုံမှန်သန့်ရှင်းရေးလုပ်ခြင်း- ခြောက်သွေ့သောလေကိုသုံးပါ၊ အရည်ပျော်ပစ္စည်းများကို ရှောင်ကြဉ်ပါ။

6. ပုံမှန်အသုံးပြုမှုများ

• စက်စောင့်ကြည့်ရန်အတွက် ကျစ်လစ်သော F5 CPU သို့ အန်နာလော့ထည့်သွင်းမှုများ ထည့်ပါ။
  • ဟိုက်ဒရောလစ်စက်ဖြင့် 4-20mA ဖိအားထုတ်လွှင့်စက်ကို ဖတ်ပါ။
  • ပြင်ပပိုတင်စီယိုမီတာမှ 0-10V မြန်နှုန်းရည်ညွှန်းချက်ကို စောင့်ကြည့်ပါ။
  • အခြေခံလုပ်ငန်းစဉ်ထိန်းချုပ်မှုအတွက် အပူချိန်အာရုံခံကိရိယာကို ချိတ်ဆက်ပါ။

၇။ ထုပ်ပိုးခြင်းနှင့် ထောက်ပံ့ပို့ဆောင်ရေး

• ပါဝင်သည်: F5-BA0200B တိုးချဲ့ဘုတ်၊ တာမီနယ်ဘလောက် (ပူးတွဲပါရှိသည်)၊ အမြန်လမ်းညွှန်။
  • အာမခံ: 12 လအတွင်း ပစ္စည်းများနှင့် လက်ရာပိုင်းဆိုင်ရာ ချို့ယွင်းချက်များကို ဆန့်ကျင်ခြင်း။
  • သင်္ဘောဖော်များ- FedEx၊ UPS၊ DHL – ခြေရာခံခြင်းပါရှိသော အမြန်ပို့ဆောင်ခြင်း။
  • HS ကုဒ်: 85389091 / တရုတ်နိုင်ငံတွင် ထုတ်လုပ်သည်။

၈။ မကြာခဏမေးလေ့ရှိသောမေးခွန်းများ (FAQ) – ကျွမ်းကျင်သူများ၏ ထိုးထွင်းသိမြင်မှုများ

• မေး- ချန်နယ်နှစ်ခုမှာ ဗို့အားနဲ့ လျှပ်စီးကြောင်း အချက်ပြမှု နှစ်ခုလုံးကို သုံးလို့ရပါသလား။A: ရပါတယ်။ ချန်နယ်တစ်ခုစီသည် သီးခြားစီဖြစ်သည် - တစ်ခုက ဗို့အားအတွက်ဖြစ်ပြီး နောက်တစ်ခုက လျှပ်စီးကြောင်းအတွက်ဖြစ်သည်။
• မေး- ကျွန်တော့်ရဲ့ sensor က 4‑20mA ထုတ်လွှတ်ပေမယ့် 0‑4096 ဖတ်ဖို့ လိုအပ်ရင် ဘယ်လိုလုပ်မလဲ။A: ဆော့ဖ်ဝဲလ်တွင် 4‑20mA ကို 0‑4096 သို့ ချိတ်ဆက်ပါ။ ဘုတ်သည် 0‑20mA ကို ဖတ်ပြီး PLC လော့ဂျစ်တွင် အော့ဖ်ဆက်ကို နုတ်သည်။
• မေး- အဝင်ပေါက်ကို မတော်တဆ 24V ထည့်မိသွားတယ်။ ပျက်သွားမှာလား။A: ဗို့အားထည့်သွင်းမှုကို 30V အထိ ခံနိုင်ရည်ရှိပြီး လျှပ်စီးကြောင်းထည့်သွင်းမှုကို 30mA အထိ ခံနိုင်ရည်မရှိပါ။ တိုတောင်းသော အလွန်အကျွံသုံးစွဲမှုသည် ဘေးကင်းပါသည်။
• မေး- ဒီဘုတ်က expansion slot တစ်ခုတည်းပါတဲ့ F5‑CPU နဲ့ အလုပ်လုပ်ပါသလား။A: ဟုတ်ကဲ့၊ ရှေ့ slot ကိုသုံးပါတယ်။ ဘေးဘက် bus မှာ တခြား expansion module တွေကို သုံးနိုင်ပါတယ်။
• မေး- ကျွန်တော့်ရဲ့ ဖတ်ရှုမှုတွေ အတက်အကျရှိပါတယ်။ ဘာကို စစ်ဆေးသင့်ပါသလဲ။A: ကြိုးအကာအရံကို တစ်ဖက်စွန်းတွင် မြေစိုက်ထားကြောင်း သေချာစေပြီး မော်တာကြိုးများအနီးတွင် လမ်းကြောင်းပြောင်းခြင်းကို ရှောင်ကြဉ်ပါ။ လိုအပ်ပါက software averaging ကို ထည့်ပါ။

၉။ ရွေးချယ်ရေးလမ်းညွှန် - F5 တိုးချဲ့ဘုတ် မျိုးကွဲများ

• F5-BA0200B (ဤမော်ဒယ်) – ၂ ချန်နယ် အန်နာလော့ အဝင်၊ ၁၂ ဘစ်၊ ဗို့အား/လျှပ်စီးကြောင်း။
  • F5-BA0402N – အဝင် ၄ ခု / အထွက် ၂ ခု ပေါင်းစပ် မော်ဂျူး (ဘေးဘက် ဘတ်စ်ကား လိုအပ်သည်)။
  • F5-BD1616N – ချန်နယ်အရေအတွက် မြင့်မားစေရန်အတွက် ဒစ်ဂျစ်တယ် I/O ချဲ့ထွင်မှု ၁၆ ခု။
  • ပိုမိုမြင့်မားသော ရုပ်ထွက်အရည်အသွေး လိုအပ်ပါသလား။ ဘေးဘက်ဘတ်စ်ကားတွင် F5‑MA0004A အန်နာလော့အထွက် မော်ဂျူး (16‑bit) ကို အသုံးပြုပါ။
