ကုန်ပစ္စည်းအသေးစိတ်
ျခံဳငံုသံုးသပ္မႈ

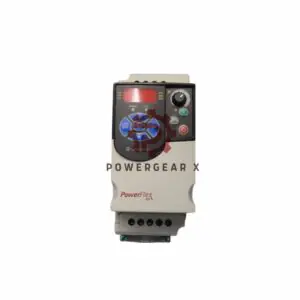

Allen -Bradley 22F-B2P5N103 သည် Rockwell Automation မှ PowerFlex 4M စီးရီး မှ ကျစ်လစ်သော frequency inverter တစ်ခုဖြစ်သည် ။ ယုံကြည်စိတ်ချရမှုနှင့် ထိရောက်မှုအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ ကျယ်ပြန့်သော output frequency range ဖြင့် တိကျသော မော်တာထိန်းချုပ်မှုကို ပေးစွမ်းသည်။ IP20 အဆင့်သတ်မှတ်ထားသော enclosure ဖြင့် ဤ drive သည် နေရာချွေတာသော ဖြေရှင်းချက်များ လိုအပ်သော စက်မှုလုပ်ငန်းသုံး application များတွင် panel တပ်ဆင်ရန်အတွက် သင့်လျော်ပါသည်။
အင်္ဂါရပ်များ
- ပြောင်းလွယ်ပြင်လွယ်ရှိသော အဝင်နှင့် အထွက်ဗို့အား: 200-240V AC 3-phase input range နှင့် 0-230V AC output voltage range ကို ထောက်ပံ့ပေးသည်။
- ဘက်စုံသုံး ကြိမ်နှုန်းအပိုင်းအခြား: 50-60 Hz အဝင်ကြိမ်နှုန်းတွင် လုပ်ဆောင်ပြီး 0-400 Hz ၏ ချိန်ညှိနိုင်သော အထွက်ကြိမ်နှုန်းကို ပေးပါသည်။
- ကျစ်လစ်သိပ်သည်းသောဒီဇိုင်း - အရွယ်အစား A ဘောင်ဖြင့် တည်ဆောက်ထားသောကြောင့် ကျဉ်းကျပ်သော တပ်ဆင်မှုနေရာများအတွက် အသင့်တော်ဆုံးဖြစ်သည်။
- ခိုင်မာသော အရံအတား- ပြားတပ်ဆင်ရန်အတွက် ဒီဇိုင်းထုတ်ထားသော IP20 အဆင့်သတ်မှတ်ထားသော ပွင့်လင်းဝင်း။
- ပေါင်းစပ်ကီးပတ်- ရိုးရှင်းသော parameter setting နှင့် control အတွက် အလိုလိုသိနိုင်သော keypad တစ်ခု ပါဝင်သည်။
- စွမ်းအင်ထိရောက်မှု ပါဝါအချက် ၀.၉၈ ပေးစွမ်းနိုင်သောကြောင့် စွမ်းအင်ချွေတာမှုကို မြှင့်တင်ပေးပါသည်။
- တာရှည်ခံဆောက်လုပ်ရေး- ဘရိတ် IGBT ဖွဲ့စည်းမှု မပါဝင်ခြင်းက ဘရိတ်အသုံးချမှုများတွင် အစိတ်အပိုင်း ယိုယွင်းမှုကို လျော့နည်းစေကြောင်း သေချာစေသည်။
နည်းပညာပိုင်းအသေးစိတ်ဖော်ပြချက်
- ကုန်အမှတ်တံဆိပ်: Rockwell Automation
- မော်ဒယ်: အယ်လင်-ဘရက်ဒလီ ၂၂F-B2P5N၁၀၃
- စီးရီး: PowerFlex 4M
- မြင်းကောင်ရေ: 0.5 HP (0.37 kW)
- အမ်ပီယာ- 2.5 A အထွက်လက်ရှိ
- input ဗို့အား: 200-240V AC, 3-အဆင့်
- output ဗို့အား: 0-230V AC အ
- frequency: ၅၀-၆၀ Hz အဝင်၊ ၀-၄၀၀ Hz အထွက်
- ပူးတွဲ: IP20၊ UL-NEMA အမျိုးအစား ဖွင့်ထားသည်
- Mounting အမျိုးအစား: Panel ကို mounting
- အရွယ်အစား: ဖရိမ် A
- filter: CE နှင့် ကိုက်ညီသော filter မပါဘဲ
- Power က Factor: 0.98
applications ကို
22F-B2P5N103 ကို အောက်ပါတို့တွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုပါသည်-
- စက်မှုအလိုအလျောက်စနစ်- ကွန်ဗေယာခါးပတ်များ၊ ပန့်များနှင့် ပန်ကာများရှိ မော်တာငယ်များကို မောင်းနှင်သည်။
- HVAC စနစ်များ- စွမ်းအင်ချွေတာရန်အတွက် တိကျသောအမြန်နှုန်းထိန်းချုပ်မှုကို ပေးပါသည်။
- ပစ္စည်းကိုင်တွယ်ခြင်း: ကျစ်လစ်ပြီး ယုံကြည်စိတ်ချရသော မော်တာဒရိုက်များ လိုအပ်သော အပလီကေးရှင်းများကို ပံ့ပိုးပေးသည်။
အမြဲမေးလေ့ရှိသောမေးခွန်းများ
၁။ ဒီ drive ကို single-phase power နဲ့ သုံးလို့ရလား။
မဟုတ်ပါ၊ 22F-B2P5N103 ကို 3-phase input power အတွက်သာ ဒီဇိုင်းထုတ်ထားသည်။
၂။ ဒရိုက်သည် ဘရိတ်ခုခံကိရိယာများနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသလား။
မဟုတ်ပါ၊ ဤမော်ဒယ်တွင် ဘရိတ် IGBT လုပ်ဆောင်ချက် မပါဝင်ပါ။
၃။ ဝင်းဒိုးအမျိုးအစားက ဘာလဲ။
၎င်းတွင် IP20 အဆင့်သတ်မှတ်ထားသော ပွင့်လင်းဝင်းကာရံမှု ပါရှိပြီး ပြားတပ်ဆင်ရန်အတွက် သင့်တော်သော်လည်း ပိုမိုမြင့်မားသော ဝင်ရောက်မှုကာကွယ်မှု လိုအပ်သည့် ပတ်ဝန်းကျင်များအတွက် မဟုတ်ပါ။
၄။ built-in filter ပါဝင်ပါသလား။
မဟုတ်ပါ၊ ဤယူနစ်တွင် CE-လိုက်လျောညီထွေရှိသော filter မပါဝင်ပါ။
၅။ ဒရိုက်ရဲ့ အတိုင်းအတာက ဘယ်လောက်လဲ။
တိကျသောအတိုင်းအတာများသည် Frame A သတ်မှတ်ချက်ပေါ်တွင် မူတည်သည်။ အသေးစိတ်အတွက် ထုတ်ကုန်လက်စွဲကို ကြည့်ပါ။
အသေးစိတ်အချက်အလက်များအတွက် တရားဝင်ဒေတာစာရွက်ကို ကြည့်ပါ- PowerFlex 4M Adjustable Frequency AC Drive
