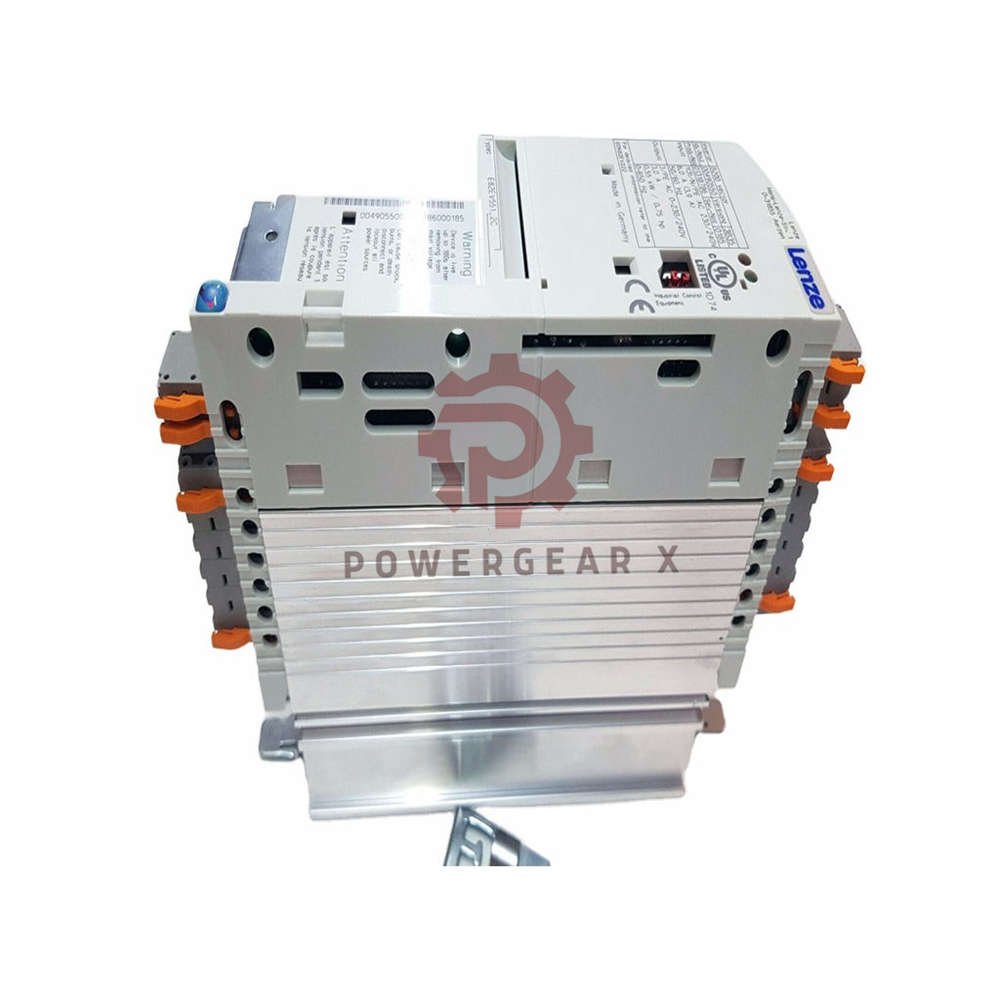

EVF9382-EVV060 Lenze 9300 Vector 315kW invertors ar bremzēšanas tranzistoru

EVF9382-EVV060 Lenze 9300 vektoru frekvences pārveidotājs

Produkta pārskats

EVF9382 -EVV060 ir jaudīgs trīsfāžu frekvences pārveidotājs no Lenze 9300 vektoru sērijas . EVV060 variants ietver integrētu bremzēšanas tranzistoru , un tajā tiek izmantota paralēla galvenā un pakārtotā konstrukcija. Tas nodrošina 315 kW nominālo motora jaudu ar 150% pārslodzi 60 sekundes. Šis pārveidotājs ir piemērots smagajām mašīnām, lieliem sūkņiem un rūpnieciskajām līnijām ar lielu griezes momentu.

Tā kā ierīce ir jaudīga, tā ir piemērota sarežģītiem uzdevumiem. Tomēr tas ir mantots modelis, tāpēc vispirms jāpārbauda rezerves daļu pieejamība. Turklāt lauka kopnes vadībai ir nepieciešams spraudņa modulis, tāpēc to iekļaujiet budžetā jau laikus. Šo iemeslu dēļ šis diskdzinis vislabāk darbojas modernizēšanai un rezerves daļu iegādei.

Modeļa sufiksa sadalījums

• EVF9382
  • EVF = frekvences pārveidotājs, 9300 vektoru saime
  • 9382 = jaudas lieluma klase
• EVV060
  • EVV = bāzes invertora variants
  • 060 = rāmja izmēra kods ar integrētu bremzes tranzistoru
  • Bremzēšanas rezistors paliek ārējs
  • Galvenā un pakārtotā ierīce darbojas paralēli

Galvenās specifikācijas

• Zīmols: Lenze
• modelis: EVF9382-EVV060
• Sērija: 9300 vektors
• Nominālā jauda: 315 kW (4 polu asinhronais motors, 3 maiņstrāvas 400 V)
• Nominālā izejas strāva: 600 pie 2 kHz
• Maksimālā izejas strāva: 900 60 sekundes
• Pārslodze: 150% nominālais griezes moments 60 s
• Jaudas zudums: 8 kW
• Dzesēšana: iekšējais ventilators, gaisa plūsma no apakšas uz augšu

Vadības režīmi

• U/f raksturlīknes vadība (lineāra vai kvadrātveida)
• Vektoru vadība
• Bezsensoru ātruma kontrole

Frekvence un komutācija

• Čopera frekvence: regulējama 1, 2 vai 4 kHz
• 0 līdz 600 Hz maks. pie 16 kHz
• 0 līdz 300 Hz maks. pie 8 kHz
• 0 līdz 150 Hz maks. pie 2 kHz
• 0 līdz 150 Hz pie 4 kHz izmēriem 9321–9333

Elektroapgāde

• Barošana: 3/PE maiņstrāva 340 līdz 456 V, no 45 līdz 65 Hz
• Līdzstrāvas padeve: nav iespējama šim jaudas diapazonam

Sakari

• AIF automatizācijas saskarne (X1) pieslēdzamam lauka kopnes modulim
• Sistēmas kopne CAN (X4), iebūvēta
• Papildus moduļi: LECOM-A/B, PROFIBUS DP, CANopen, DeviceNet, INTERBUS, LON
• Standarta komplektācijā nav iekļauts lauka kopnes modulis

Vide un mājokļi

• Darbības temperatūra: 0 līdz +50 ° C
• Uzglabāšanas temperatūra: -20 līdz + 60 ° C
• Mitruma klase F, bez kondensācijas
• Aizsardzības vērtējums: IP20
• Izmēri (H × W × D): 1145 × 1050 × 436 mm
• Svars: 320 kg

Instalācijas piezīmes

• Uzstādiet galveno un pakārtoto ierīču pāri kā vienu paralēlu ierīci.
• Nodrošiniet brīvu gaisa plūsmu no apakšas uz augšu. Piedziņa zaudē 8 kW kā siltums.
• Izmantojiet apvalku, lai aizsargātu IP20 ierīci no putekļiem un ūdens.
• Pirms EVV060 varianta pieslēgšanas ieplānojiet ārējo bremzēšanas rezistoru.

Uzstādīšanas un apkalpošanas ērtības

• Vienkāršām slodzēm izvēlieties U/f vadību. Spēcīgam griezes momentam izvēlieties vektoru vadību.
• Iestatiet smalcinātāja frekvenci atbilstoši nepieciešamajam ātruma diapazonam.
• Pievienojiet lauka kopnes moduli pie X1, ja nepieciešama rūpnīcas tīkla vadība.
• Plānojiet migrāciju laicīgi. Lenze piedāvā i950 ceļu mantotajiem 9300 diskdziņiem.

Ekspertu pārskats

• The EVF9382-EVV060 nodrošina nopietnu griezes momentu ļoti lielām slodzēm.
• Paralēlā galvenā un pakārtotā ierīce vienā korpusā nodrošina augstu jaudu.
• The integrēts bremžu tranzistors samazina ārējo elektroinstalācijas darbu.
• Fieldbusam ir nepieciešams spraudņa modulis. Tā budžets ir jāieplāno jau iepriekš.
• Tā kā tas ir mantots modelis, pirms jauna modeļa izbūves apstipriniet rezerves daļu piegādi.

Vadītāja ieskats

• Laba izvēle rezerves daļām vai esošo 9300 Vector mašīnu modernizēšanai.
• Jauniem projektiem salīdziniet Lenze i950 migrācijas ceļu.
• Pirms pasūtīšanas pārbaudiet dzesēšanas un bremzēšanas rezistora vietu.

Vispiemērotākais aprīkojums un pielietojums

• Smagie konveijeri un beramkravu apstrāde
• Lieli sūkņi un ventilatori pārstrādes rūpnīcās
• Augsta griezes momenta iekārtas, piemēram, maisītāji un ekstrūderi
• Esošo Lenze 9300 vektoru iekārtu modernizēšana

FAQ

• J: Vai EVV060 variantam ir iekļauts bremzēšanas rezistors?
  A: Nē. Tam ir tikai integrēts bremzēšanas tranzistors. Tāpēc rezistors ir ārējs, tāpēc izvēlieties tādu, kas atbilst jūsu bremzēšanas slodzei.
• J: Vai diskdzinis var darboties ar līdzstrāvas padevi?
  A: Nē. Šim jaudas diapazonam ir nepieciešams 3/PE maiņstrāva no 340 līdz 456 V. Īsāk sakot, neplānojiet tam līdzstrāvas padevi.
• J: Kādu ātruma diapazonu es varu sasniegt?
  A: Līdz 600 Hz pie 16 kHz kaprāļa frekvences. Tomēr zemāki kaprāļa iestatījumi ierobežo diapazonu, tāpēc vispirms pārbaudiet tabulu.
• J: Cik vienību veido vienu disku?
  A: Divi. Tas tiek piegādāts kā paralēls galvenā un pakārtotā ierīču pāris, tāpēc plānojiet paneļa laukumu 1145 × 1050 × 436 mm.
• J: Kādu garantiju un piegādes izmaksas es saņemšu?
  A: 12 mēnešu garantija. Pasūtījumi tiek piegādāti 12 līdz 24 stundu laikā ar FedEx, UPS vai DHL. Tomēr pirms pirkšanas jautājiet mums par preces pieejamību.

Buying Guide

• Pielāgojiet savu motoru 315 kW un 3/PE maiņstrāva no 340 līdz 456 V.
• Apstipriniet, ka jums ir nepieciešama vektoru vadība un ātruma vadība bez sensoriem.
• Uz X1 norādiet nepieciešamo lauka kopnes moduli.
• Pārbaudiet siltuma noņemšanu 8 kW zudums un 320 kg grīdas slodze.
• Jaunām līnijām salīdziniet šo mantoto disku ar i950 ceļu.

Dzīves cikls un audits

• Statuss: mantota. Aizstāta ar jaunākām Lenze piedziņu paaudzēm.
• Migrācijas ceļš: i950 ar PROFIBUS moduli un L_ICIP bibliotēku.
• Nav iespējams nomainīt to pašu pasūtījuma kodu.
• Audita statuss: OFICIĀLI_VERIFICĒTS (pēdējoreiz verificēts 2026. gada 10. septembrī)

Garantija, nosūtīšana un atbalsts

• Garantija: 12 mēnešiem
• Nosūtīšana: laikā 12 uz 24 stundām
• Kurjeri: FedEx, UPS, DHL
