Produkto informacija
Apžvalga:

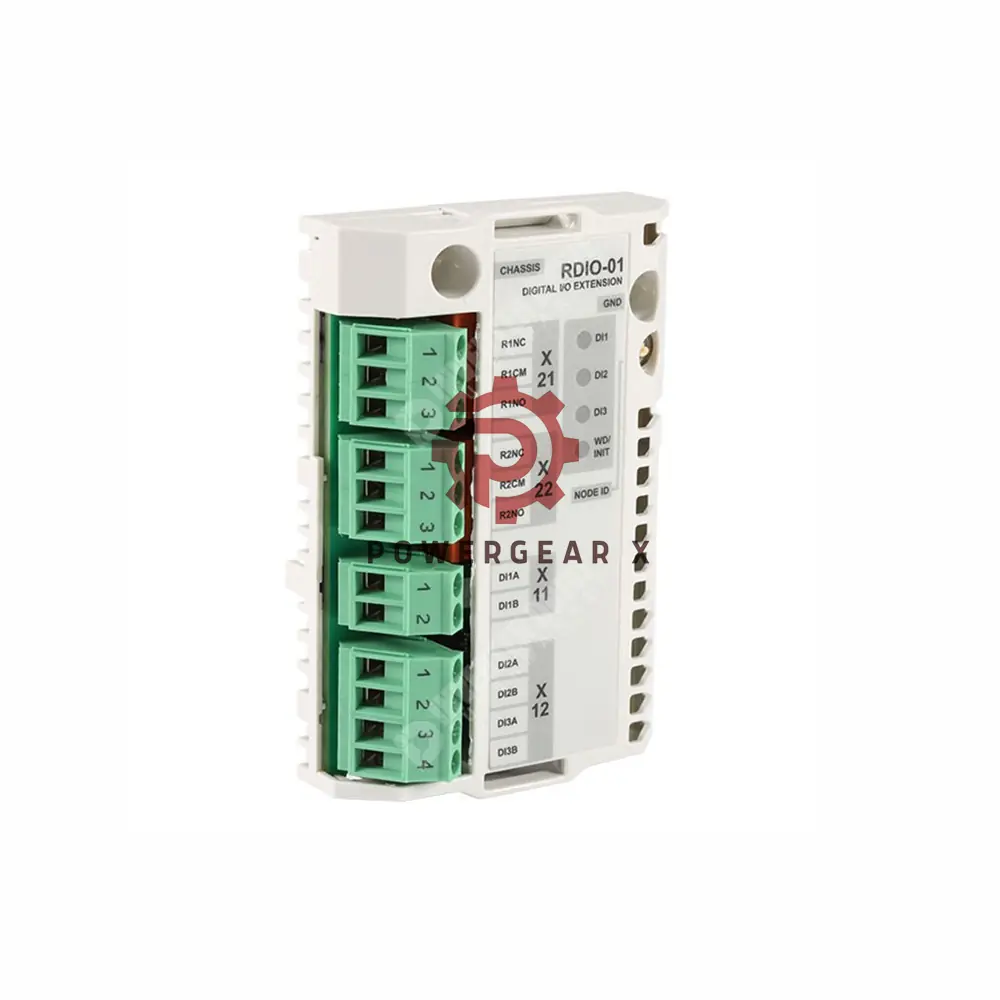

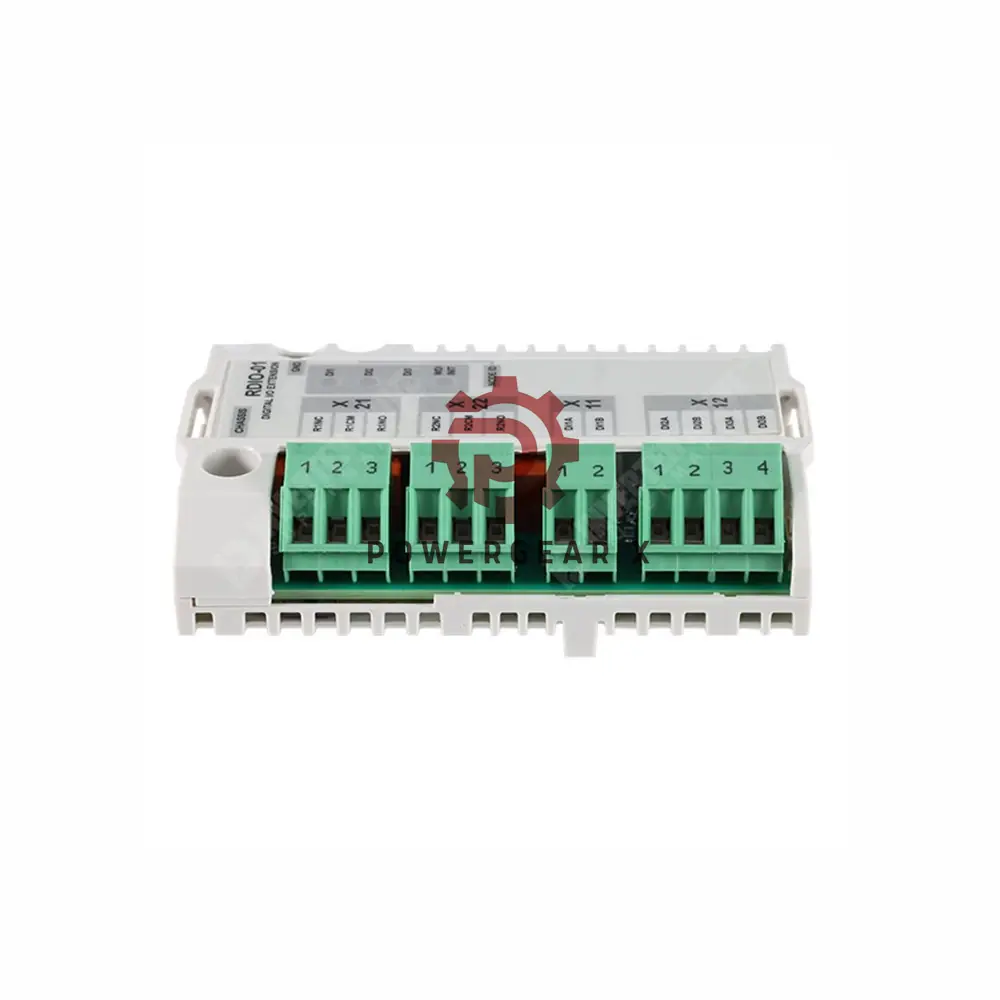

RDIO-01 yra universalus skaitmeninis įvesties/išvesties modulis, skirtas pramoninės automatikos taikymams. Turėdamas tiek skaitmeninius įvestis, tiek relinius išėjimus, jis užtikrina patikimą ir efektyvų signalų apdorojimą su izoliuota apsauga, siekiant didesnio saugumo.
RDIO-01 techninės specifikacijos
Skaitmeniniai įėjimai
- Įvesties įtampos: 24…250 V nuolatinė srovė, 110…230 V kintamoji srovė
- Loginiai lygiai (DC): „0“ < 8 V, „1“ > 12 V
- Įėjimo srovės4 mA (min.), 10 mA (tipinė) esant 24 V nuolatinei srovei; 4 mA (tipinė) esant 230 V kintamajai srovei
- Filtravimo laikai: Pasirenkama visiems kanalams (ĮJUNGTA: 5–10 ms, IŠJUNGTA: 2 ms)
- IzoliacijaVisiškai izoliuotas nuo relių išėjimų, maitinimo šaltinio ir įžeminimo; išbandytas esant 2.5 kV rms 1 minutę
Relės išėjimai
- Maksimali kontaktinė įtampa120 V nuolatinė srovė, 250 V kintamoji srovė
- Maks. Susisiekite su srove5 A esant 24 V nuolatinei srovei; 0.4 A esant 120 V nuolatinei srovei
- Maks. Nuolatinė srovė2 A rms
- Kontaktinė medžiagaSidabro kadmio oksidas (AgCdO)
- Kontaktų apsaugaVaristorius (250 V)
- IzoliacijaVisiškai izoliuotas nuo skaitmeninių įėjimų, maitinimo šaltinio ir įžeminimo; išbandytas esant 2.5 kV rms 1 minutę
bendras
- Energijos suvartojimas150 mA (5 V) + 30 mA (24 V), tiekiama iš RMIO plokštės
- Matmenys: 16.5 cm x 11.5 cm x 5 cm
- Svoris: 0.2 kg
- SertifikataiUL/CSA patvirtintos medžiagos
- EMS standartaiAtitinka EN 50081-2 ir EN 50082-2 standartus
Dažniausiai užduodami klausimai (DUK)
1. Kaip maitinamas modulis?
Modulį maitina RMIO plokštė, kuri tiekia 5 V ir 24 V įtampą, kad patenkintų jo maitinimo reikalavimus.
2. Ar RDIO-01 tinka kintamosios ir nuolatinės srovės įvestims?
Taip, jis palaiko tiek kintamosios (110…230 V), tiek nuolatinės (24…250 V) įvesties įtampas, todėl yra universalus įvairioms reikmėms.
3. Kiek relinių išėjimų turi šis modulis?
RDIO-01 turi kelis relinius išėjimus, kurių maksimali kontaktinė įtampa yra 250 V kintamoji srovė arba 120 V nuolatinė srovė.
4. Kokios saugos priemonės įtrauktos?
Visi skaitmeniniai įėjimai ir relių išėjimai yra izoliuoti nuo maitinimo šaltinio ir įžeminimo. Be to, jis atitinka pramoninės aplinkos EMC standartus.
Norėdami gauti išsamesnės informacijos: lt_RDIO-01_um_b_a4
