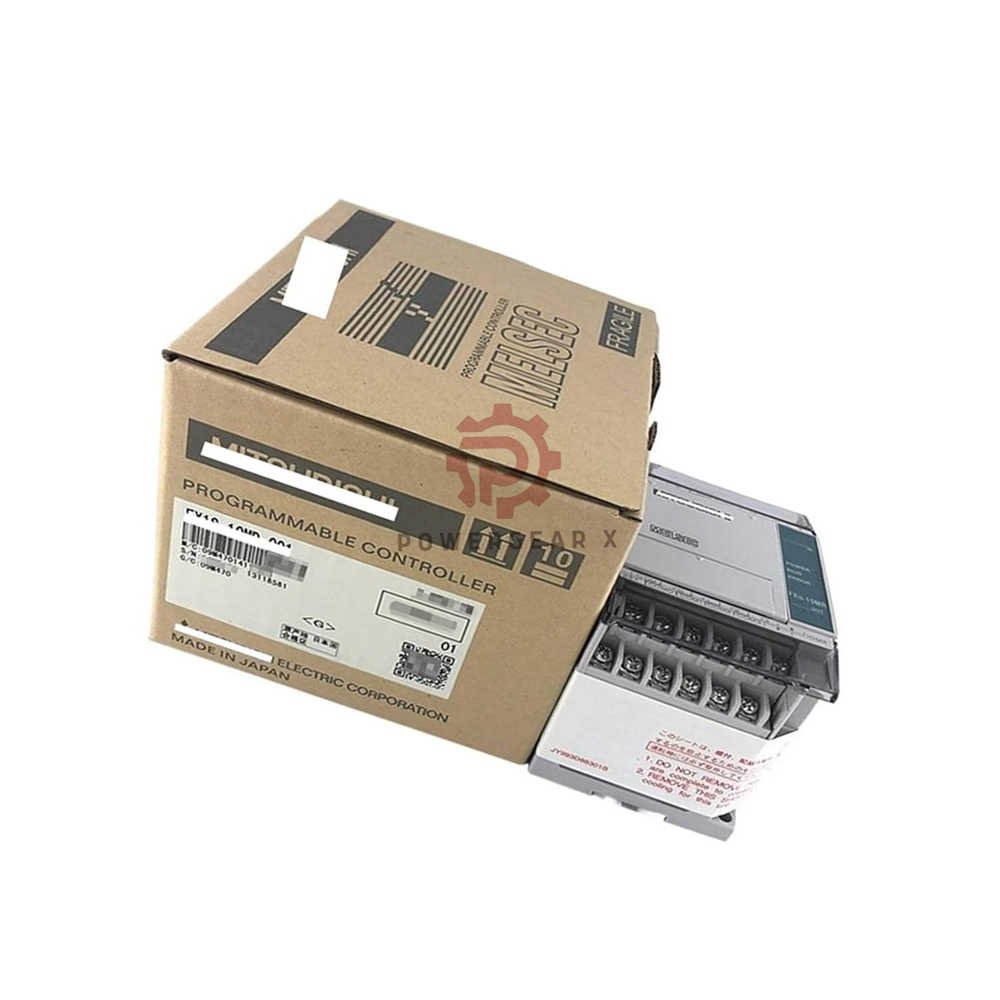

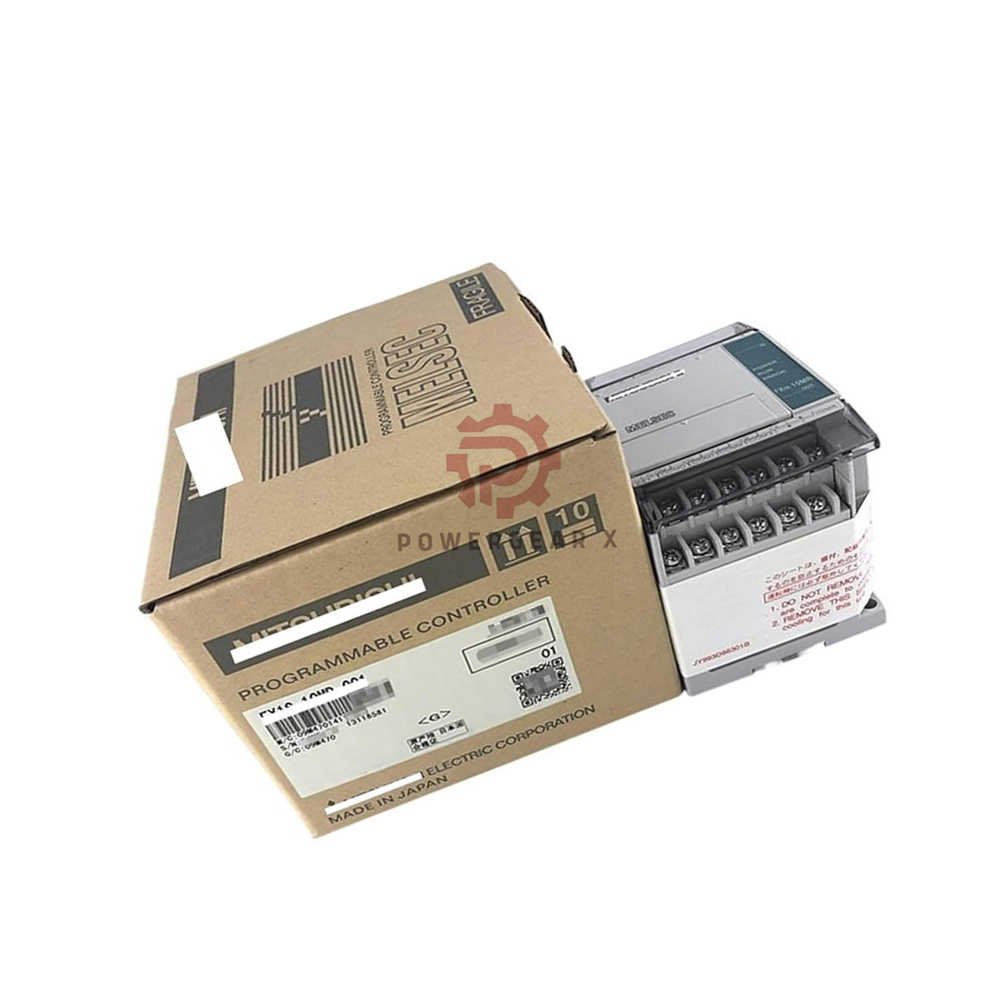

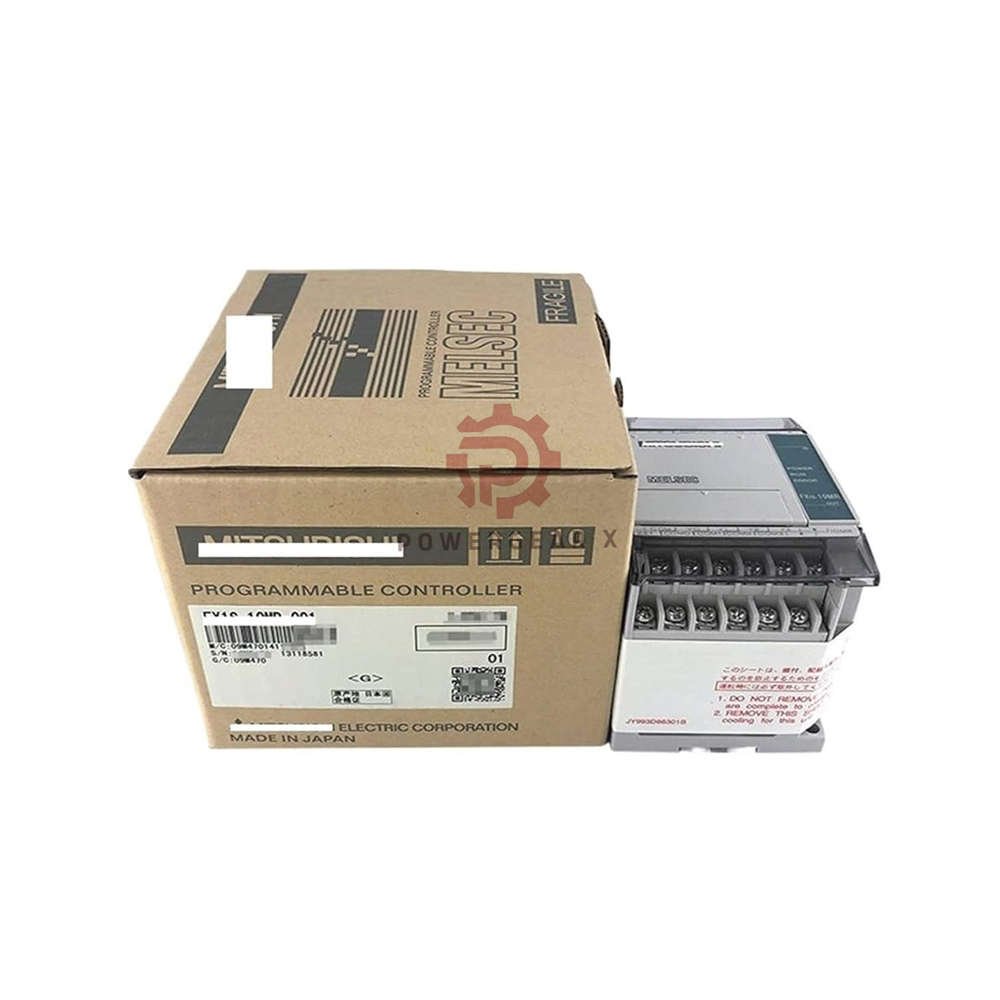

FX1S-10MR-001 미쓰비시 전기 PLC FX1S 시리즈 릴레이 출력 모듈

FX1S-10MR-001 미쓰비시 일렉트릭 FX1S 시리즈 마이크로 PLC

The FX1S-10MR-001 이 제품은 고속 처리 및 통합 EEPROM 메모리가 필요한 애플리케이션을 위한 초소형 로직 솔루션입니다. 미쓰비시 일렉트릭 FX1S 시리즈 컨트롤러는 공간 절약형 설계 내에 총 10개의 I/O 포인트(입력 6개/릴레이 출력 4개)를 관리합니다. 0.55μs의 기본 명령어 처리 속도로 복잡한 산술 연산을 지원하여, FX1S-10MR-001 확장성이 필요하지 않지만 신뢰성이 최우선인 국소적인 기계 제어에 이상적입니다. 이 장치는 고속 계수 기능과 견고한 릴레이 스위칭 기능을 내구성이 뛰어난 단일 하우징에 결합했습니다.

기술 아키텍처 및 처리 능력

• 통제 철학: 인터럽트 기능과 I/O 배치 처리를 갖춘 저장 프로그램 방식의 반복 계산.
• 메모리 용량 : 내장된 2000단계 EEPROM 덕분에 프로그램 저장을 위한 배터리 백업이 필요 없습니다.
• 실행 속도: 기본 명령 처리에는 0.55~0.7μs가 소요되며, 응용 프로그램 명령 처리에는 수백 μs까지 걸릴 수 있습니다.
• 명령어 세트: 27개의 순차 명령, 2개의 단계별 명령, 그리고 85개의 특수 응용 명령이 포함되어 있습니다.
• 실시간 시계: 윤년 보정 및 10일 축전기 백업 기능을 갖춘 통합 달력(1980~2079년).
• 프로그래밍 논리: 릴레이 심볼 방식과 스텝래더(SFC) 표현식을 지원하여 유연한 코딩이 가능합니다.

입출력 구성 및 전기적 매개변수

• 입력 사양 : 포토커플러 절연 및 LED 상태 표시기가 있는 24V DC(싱크) 6개 포인트.
• 입력 감도 : X000~X007 단자는 7mA 전류에서 작동하며, ON 임계값은 4.5mA입니다.
• 출력 사양: AC 250V 또는 DC 30V를 지원하는 4개의 기계식 릴레이 출력 단자.
• 적재 능력 : 저항 부하 시 지점당 2A, 유도 부하 시 80VA의 정격 전류를 제공하여 다양한 부하에서 안정적인 스위칭이 가능합니다.
• 고속 카운팅: 최대 60kHz의 단상 1카운트 입력(C235, C236)을 통해 정밀한 동작 추적이 가능합니다.
• 전원 요구 사항 : 넓은 범위의 AC 100V~240V 입력 (허용 오차: AC 85~264V).
• 서비스 전원: 센서 및 주변 장치에 24V DC 400mA 전원을 공급합니다.

Powergear X Automation의 인사이트 및 적용 사례

• 진단 능력: The FX1S-10MR-001 이 제품은 안전한 디버깅을 위해 내장 디지털 필터(0-15ms)와 비밀번호 보호 기능을 갖추고 있습니다.
• 내부 볼륨 타이머: 내장된 두 개의 아날로그 전위차계(VR1/VR2)를 통해 작업자는 소프트웨어 개입 없이 타이머를 조정할 수 있습니다.
• 장비 호환성: 이 제품은 포장 장치, 소형 컨베이어, 실험실 장비와 같은 독립형 기계에 맞게 특별히 설계되었습니다.
• 진동 저항: 고강도 환경에서 DIN 레일 장착 및 직접 나사 장착 모두에 대해 IEC 61131-2 표준을 충족합니다.
• 에너지 효율: 19W의 낮은 전력 소비량으로 분산형 제어 패널에 적합한 지속 가능한 선택입니다.
• 엔지니어링 지원 또는 대량 구매 가격 문의는 다음으로 연락하십시오. sales@powergearx.com.

물류, 보증 및 주문

• 품질 보증: 모든 제품에는 제조상의 결함에 대한 12개월 표준 교체 보증이 포함됩니다.
• 빠른 배송: 재고가 확인된 모든 주문에 대해 12~48시간 이내 배송을 보장합니다.
• 배송 방법: 신뢰할 수 있는 글로벌 운송 FedEx, UPS, 그리고 DHL 신속한 방문 배송을 위해.
• 직접 문의: 긴급 견적이나 재고 현황 문의는 영업팀으로 연락주세요.
• 즉각적인 지원: 전문가에게 메시지를 보내려면 다음을 이용하세요. WhatsApp에 : + 86 18030005825 실시간 지원을 위해.

전문가 FAQ 및 구매 가이드

• FX1S-10MR-001은 추가 I/O 모듈로 확장할 수 있습니까?
• 아니요, FX1S 시리즈는 고정 소수점 마이크로 PLC입니다. 10개 이상의 I/O 포인트가 필요한 경우 FX1N 또는 FX3G 시리즈를 권장합니다.
• 이 PLC는 프로그램 메모리용 백업 배터리가 필요합니까?
• 아니요, 이 제품은 2000단계 EEPROM을 사용하므로 배터리 없이 장기간 정전이 발생하더라도 프로그램이 유지됩니다.
• 고속 신호에 대한 입력 응답 시간을 어떻게 조정하나요?
• 데이터 레지스터 D8020을 수정하여 특정 입력에 대한 디지털 필터 시간을 10ms에서 10μs로 변경할 수 있습니다.
• 경험적 팁: 보조 릴레이(M)의 데이터 보존을 위한 최적의 방법은 무엇입니까?
• "유지" 영역 데이터(M384-M511)를 EEPROM에 안정적으로 기록하려면 장치에 최소 5분 동안 연속적으로 전원이 공급되어 있는지 확인하십시오.
• 선택 조언: 릴레이 버전과 트랜지스터 버전 중 어떤 것을 선택해야 할까요?
• 선택 FX1S-10MR-001 고주파 펄스 출력이 필요하지 않은 AC 부하 스위칭 또는 고전류 DC 부하에 사용됩니다.
