მიმოხილვა

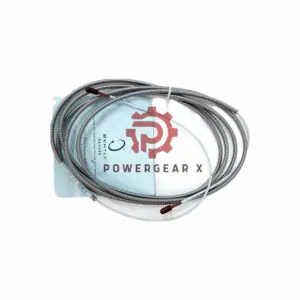

Bently Nevada 330130-075-11-00 გამაფართოებელი კაბელი შექმნილია სამრეწველო ვიბრაციის მონიტორინგის სისტემებში უწყვეტი კავშირის უზრუნველსაყოფად. გამძლეობითა და სიზუსტით შექმნილი, იგი აღჭურვილია დაპატენტებული FluidLoc ტექნოლოგიით, რომელიც ხელს უშლის ზეთის გაჟონვას კაბელში, რაც მას შესაფერისს ხდის მომთხოვნი გარემოსთვის. ეს გამაფართოებელი კაბელი 3300 XL სისტემების კრიტიკული კომპონენტია, რომელიც უზრუნველყოფს სიგნალის საიმედო გადაცემას და მდგრად მექანიკურ მუშაობას.
ტექნიკური მახასიათებლები
აქ მოცემულია Bently Nevada 330130-075-11-00 გაფართოების კაბელის დეტალური აღწერა :
პროდუქტის აღწერილობა
- ბრენდი: ბენტი ნევადა
- მოდელი: 330130-075-11-00
- კაბელის სიგრძის ვარიანტი:
- 075: 7.5 მეტრი (24.6 ფუტი)
- კონექტორის და კაბელის ვარიანტი:
- 11: ჯავშანტექნიკის FluidLoc კაბელი
- მოწონების:
- 00: არ არის სავალდებულო
ელექტრო სპეციფიკაციები
- ნომინალური DC წინააღმდეგობა (ცენტრალური გამტარი):
- ხანგრძლივობა: 7.5 მ
- წინააღმდეგობა (RCORE): 1.65 ± 0.25 Ω
- გარე გამტარის წინააღმდეგობა (RJACKET):
- ხანგრძლივობა: 7.5 მ
- წინააღმდეგობის: 0.49 ± 0.10 Ω
- მოცულობითი:
- 69.9 pF/მ (21.3 pF/ფუტი)
მექანიკური საკუთრება
- კაბელის წონა:
- 103 გ/მ² (1.5 უნცია/ფუტი)
- სულ: 0.772 კგ
- FluidLoc-ის დამატებითი დიზაინი:
- ხელს უშლის ზეთისა და სითხის გაჟონვას კაბელის შიდა ნაწილიდან
სისტემის თავსებადობა
- ხაზოვანი დიაპაზონი:
- 2 მმ (80 მილი) დაწყებული 0.25 მმ (10 მილი) უფსკრულიდან
- რეკომენდებული საველე გაყვანილობა:
- 0.2-დან 1.5 მმ²-მდე (16-დან 24 AWG-მდე) დაცული ტრიადული კაბელი
- მაქსიმალური გაყვანილობის სიგრძე: 305 მეტრი (1,000 ფუტი)
- პროქსიმიტორის სენსორის ძაბვის მოთხოვნები:
- -17.5 ვოლტიდან -26 ვოლტამდე (არაცეცხლგამძლე წრედები)
დაპატენტებული ტექნოლოგიები
- TipLoc: უზრუნველყოფს უფრო მტკიცე კავშირს ზონდის წვერსა და კორპუსს შორის
- CableLoc: უზრუნველყოფს 330 N (75 lbf) გამწევ ძალას უსაფრთხო შეერთებებისთვის
კითხვა-პასუხი
კითხვა 1: რას ნიშნავს მოდელის სუფიქსი 075-11-00?
- 075: აღნიშნავს კაბელის სიგრძეს (7.5 მეტრი).
- 11: მიუთითებს Armored FluidLoc კაბელის ვარიანტზე.
- 00: მიუთითებს, რომ დამატებითი ნებართვები არ არის საჭირო.
კითხვა 2: შეიძლება თუ არა ამ კაბელის გამოყენება ტურბინის ზეთის გარემოში?
- ასეთი გამოყენებისთვის რეკომენდებულია თანდართული სილიკონის ლენტის ან FluidLoc-ის ოფციის გამოყენება.
კითხვა 3: რა არის კაბელის წონა?
- კაბელის წონა დაახლოებით 0.772 კგ-ია, ხოლო სიგრძე 7.5 მეტრია.
კითხვა 4: რა არის რეკომენდებული გაყვანილობა ამ გამაფართოებელი კაბელისთვის?
- რეკომენდებულია 3-გამტარიანი დაცული ტრიადული კაბელი თუნაირებული საველე გაყვანილობით.
უფრო დეტალური ინფორმაციისთვის: 3300 XL 8 მმ სიახლოვის გადამყვანის სისტემის მონაცემთა ფურცელი
