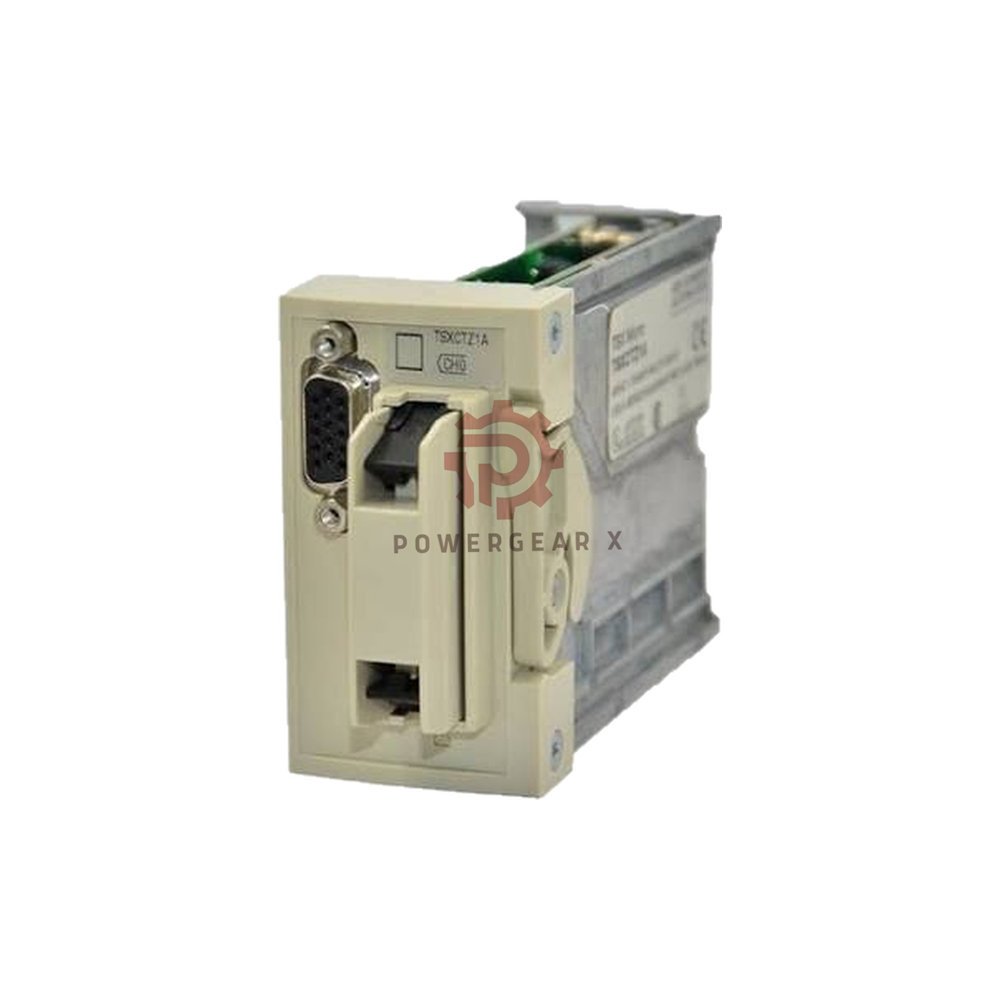

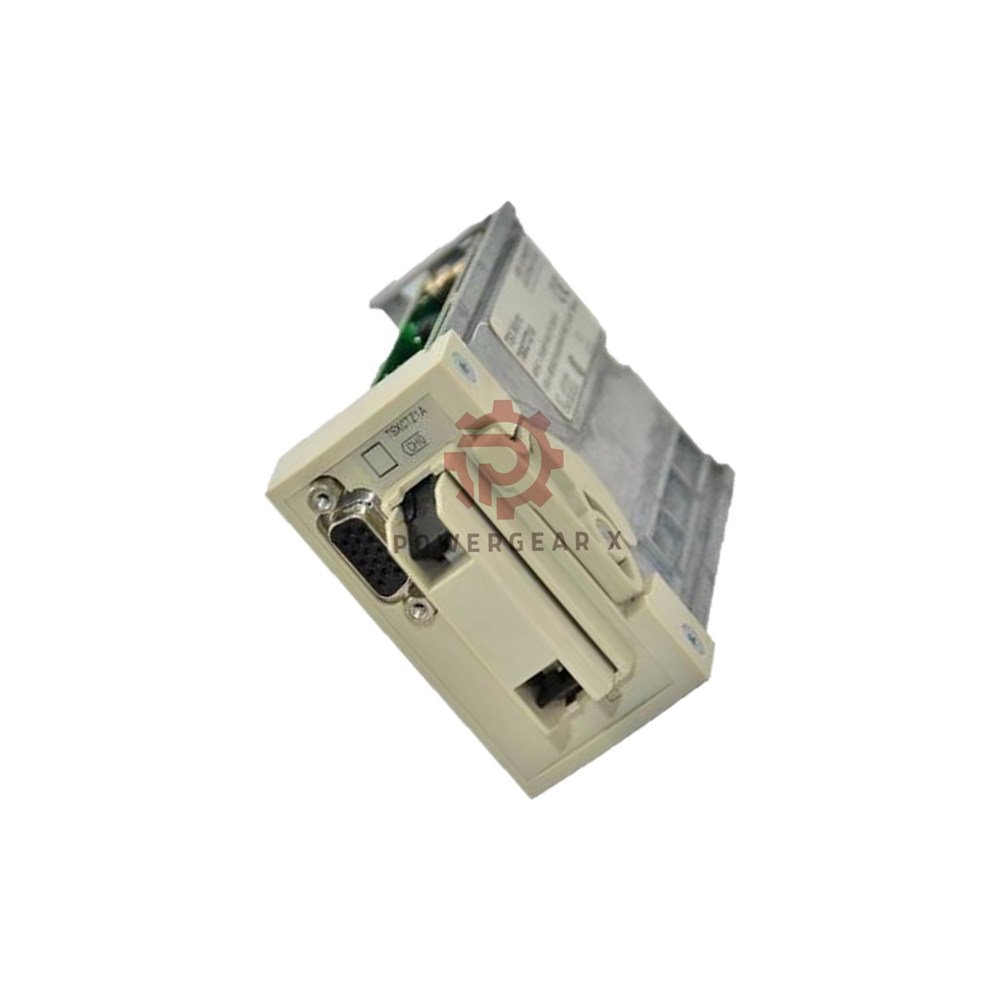

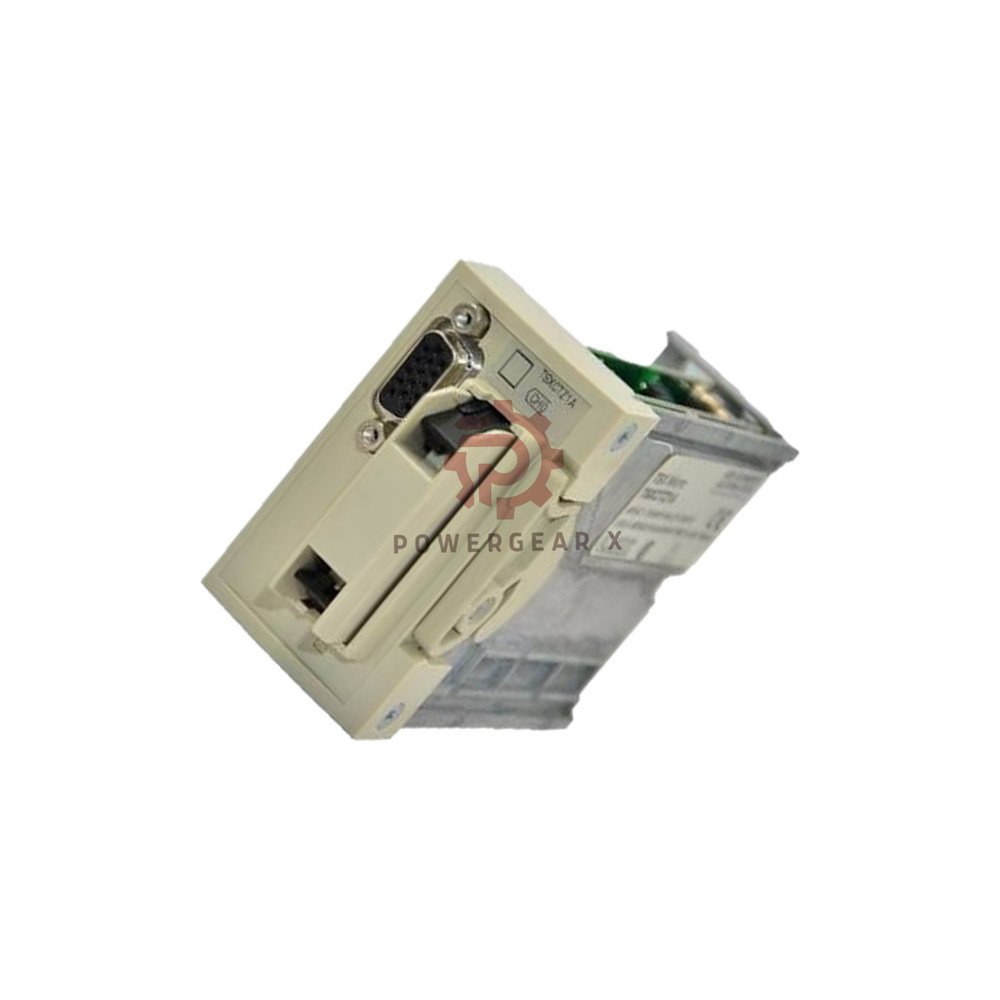

Modulo contatore Schneider Electric Modicon TSX Micro 40 Hz TSXCTZ1A

Modulo contatore elettrico Schneider TSXCTZ1A per Modicon TSX Micro

Il TSXCTZ1A è un modulo contatore di Schneider Electric . Funziona con la piattaforma di automazione Modicon TSX Micro . Questo modulo conta impulsi rapidi in macchinari industriali. Supporta un ingresso di conteggio di tipo resistivo a 24 V CC . Accetta anche segnali a 5 V CC. Il modulo è compatibile con sensori di prossimità a 2 e 3 fili. Rappresenta una soluzione affidabile per l'automazione industriale, il controllo del movimento e il monitoraggio dei processi.

Perché scegliere questo modulo

• Risposta veloce per l'elaborazione degli eventi a ms 1.5.
• Conteggio delle stalle at 40 Hz con frequenza di rete a 100 Hz.
• Input flessibile con supporto per 24 V CC e 5 V CC.
• Basso consumo energetico solo 15 mA.
• Leggero at 0.2 kg per un facile montaggio.
• 18-mesi di garanzia per una tranquillità duratura.

Dati tecnici

• Marca: Schneider Electric
• Modello: TSXCTZ1A
• Serie: Piattaforma di automazione Modicon TSX Micro
• Tipo di modulo: Modulo contatore
• Conteggio del numero di input: 1
• Frequenza di conteggio: 40 Hz
• Frequenza di rete: 100 Hz
• Tensione di ingresso: 24 V CC e 5 V CC
• Corrente di ingresso: 18 mA
• Limiti di tensione: 5.5 V CC, da 19 a 30 V CC, 24 V CC
• Tensione dello stato 1: >= 2.4 V a 5 V CC, >= 11 V a 24 V CC
• Tensione dello stato 0: <= 1.2 V a 5 V CC, <= 5 V a 24 V CC
• Stato 0 attuale: <= 1 mA a 5 V CC, <= 2 mA a 24 V CC
• Stato 1 attuale: >= 3.7 mA a 5 V CC, >= 6 mA a 24 V CC
• Tempo di risposta: 1.5 ms elaborazione eventi, 8 ms attività master, 3 ms
• Alimentazione del sensore: 2.5 V
• Consumo attuale: 15 mA
• Input logico: Positivo
• Impedenza di ingresso: 1.4 Ohm a 24 V CC, 0.27 Ohm a 5 V CC, >= 0.44 Ohm a 2.4 V
• Tipo di input: Resistivo 24 V CC
• Compatibilità ingresso: Sensore di prossimità a 2 e 3 fili a 24 V CC
• Peso del prodotto: 0.44 lb (0.2 kg)
• Norme di riferimento: IEC 1131 Tipo 2 24 V CC
• Campo di misura: Conteggio degli impulsi fino a 40 Hz
• Risposta in frequenza: Conteggio a 40 Hz, rete a 100 Hz
• sensibilità: Stato 1 da 2.4 V a 5 V CC e 11 V a 24 V CC
• Linearità: Conteggio delle stalle secondo la norma IEC 1131 Tipo 2
• Risoluzione: Un canale di ingresso di conteggio
• Range di temperatura: Non specificato in questa scheda tecnica
• Tolleranza ambientale: Prodotto non ecologico di alta qualità.
• Immunità al rumore: Progettato per segnali industriali a 24 V CC.

Guida all'installazione

• Montare il modulo sul Modicon TSXMicro cremagliera.
• Usa il 24 V DC or 5 V DC potenza per l'ingresso.
• Connetti a Sensore di prossimità a 2 o 3 fili.
• Mantieni i cavi corti per ridurre il rumore.
• Verificare la polarità per il input logico positivo.
• Stringere tutti i terminali prima di accendere l'alimentazione.

Installazione e manutenzione

• Impostare la modalità contatore nel software PLC.
• Verifica l'ingresso con un semplice segnale a impulsi.
• Controlla il ms 1.5 risposta per le attività relative agli eventi.
• Pulire il modulo esclusivamente con un panno asciutto.
• Controllare il cablaggio ogni sei mesi.
• Sostituire il modulo se il conteggio diventa instabile.

Note sulla compatibilità

• Funziona con Piattaforma di automazione Modicon TSX Micro.
• supporti Sensori di prossimità a 2 e 3 fili a 24 V CC.
• Soddisfa IEC 1131 Tipo 2 per segnali a 24 V CC.
• si utilizza input logico positivo per una facile integrazione.
• Non è un prodotto Green Premium.

Certificazioni e conformità

• Standard di riferimento: IEC 1131 Tipo 2 24 V CC.
• Prodotto non Green Premium.
• Non sarà conforme alle attuali norme relative al Green Premium.
• Si applica la garanzia contrattuale.

Lista del pacchetto

• 1 x TSXCTZ1A modulo contatore
• 1 x scheda tecnica del prodotto
• 1 documento di garanzia contrattuale

Garanzia e spedizione

• 12-mesi di garanzia su questo modulo.
• Gli ordini vengono spediti entro da 12 a 24 ore.
• Opzioni Express: FedEx, UPSe DHL.
• Contatti sales@powergearx.com per i controlli delle scorte.
• Chiama o chatta su WhatsApp: +86 18030005825.

Valutazione degli esperti

Il TSXCTZ1A è un robusto modulo contatore per la famiglia Modicon TSX Micro . Gestisce un ingresso di conteggio a 40 Hz . Il tempo di risposta di 1.5 ms consente di rilevare segnali rapidi. Gli ingressi a 24 V CC e 5 V CC offrono una buona flessibilità. Funziona bene con i comuni sensori di prossimità. Il consumo di corrente di 15 mA mantiene basso il fabbisogno energetico. Questo modulo è ideale per i costruttori di macchine che necessitano di un sistema di conteggio semplice e stabile.

Intuizione del manager

Questo componente è perfettamente compatibile con i sistemi Modicon TSX Micro di vecchia generazione . Molti stabilimenti utilizzano ancora questa piattaforma. Il TSXCTZ1A è facile da sostituire e da cablare. La disponibilità dei moduli più vecchi è limitata. Si consiglia agli acquirenti di verificare la compatibilità prima di effettuare l'ordine. La garanzia di 12 mesi e la spedizione rapida entro 12-24 ore riducono il rischio di tempi di inattività.

Applicazioni più adatte

• Linee di automazione di fabbrica
• Sistemi di controllo del movimento
• Pannelli di monitoraggio dei processi
• Macchine per l'imballaggio
• Conteggio degli impulsi del nastro trasportatore
• Aggiornamenti Legacy Modicon TSX Micro

FAQ

D: Qual è la velocità di conteggio del TSXCTZ1A?

A: La frequenza di conteggio è di 40 Hz . La frequenza di rete è di 100 Hz.

D: Quali sensori sono compatibili con questo modulo?

A: Supporta sensori di prossimità a 2 e 3 fili a 24 V CC.

D: Quanto è veloce il modulo a rispondere?

A: L'elaborazione dell'evento richiede 1.5 ms . L'attività principale richiede 8 ms.

D: Qual è il consumo energetico?

A: Il modulo utilizza solo 15 mA.

D: Viene fornito con una garanzia?

A: Sì. Include una garanzia di 12 mesi.

D: Quanto velocemente effettuate le spedizioni?

R: Spediamo entro 12-24 ore tramite FedEx , UPS o DHL.

D: Posso utilizzarlo con un segnale a 5 V CC?

A: Sì. Accetta ingressi sia a 24 V CC che a 5 V CC.

D: Si tratta di un prodotto Green Premium?

R: No. Non è un prodotto Green Premium.

D: Qual è il tipo di input?

A: Il tipo di ingresso è resistivo a 24 V CC con logica positiva.

D: Quanto pesa?

A: Il peso del prodotto è di 0.2 kg (0.44 libbre).

D: Cosa devo controllare prima dell'acquisto?

A: Conferma che la tua serie di PLC è Modicon TSX Micro . Controlla il tipo di sensore e la tensione. Assicurati che la velocità di conteggio rimanga inferiore a 40 Hz.

D: Offrite assistenza nella selezione dei modelli?

A: Sì. Invia un'e-mail a sales@powergearx.com o contattaci tramite WhatsApp al numero +86 18030005825 per ricevere assistenza.

D: Cosa succede se il modulo non conta correttamente?

A: Innanzitutto, verifica la polarità del cablaggio. Quindi, testa il segnale del sensore. Se il problema persiste, contatta il nostro team per ricevere assistenza.

Guida all'acquisto

• Abbina il modulo al tuo Modicon TSXMicro cremagliera.
• Conferma l'utilizzo del tuo sensore 24 V DC or 5 V DC.
• Mantenere la frequenza cardiaca al di sotto 40 Hz.
• Scegli FedEx, UPS, o DHL per la consegna veloce.
• Prima di ordinare pezzi di ricambio più vecchi, informatevi sulla disponibilità a magazzino.
• Contatti sales@powergearx.com per prezzi all'ingrosso.
