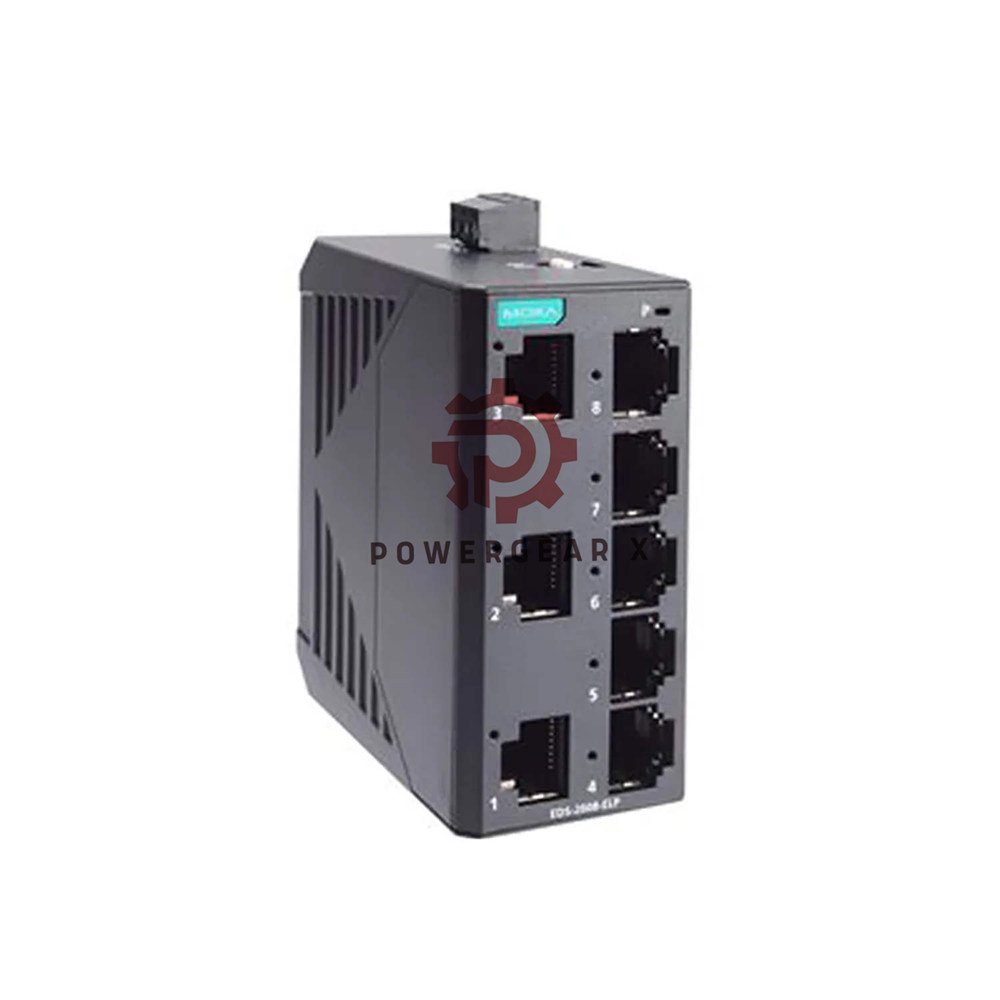

Switch Ethernet industriale non gestito a 8 porte EDS-2008-ELP MOXA

MOXA EDS-2008-ELP Switch Ethernet industriale

MOXA EDS-2008-ELP è uno switch compatto a 8 porte non gestito, racchiuso in un involucro di plastica. Questo switch è progettato per semplici connessioni Ethernet industriali e supporta lo standard 10/100BaseT(X) con porte RJ45. Le sue dimensioni ridotte ne facilitano l'installazione anche in spazi ristretti. Supporta inoltre la funzionalità QoS per la protezione dei dati critici. L'involucro in plastica con grado di protezione IP40 garantisce la conformità alla classe A dello standard PROFINET. Questo switch è ideale per ambienti industriali e quadri elettrici.

È possibile abilitare o disabilitare QoS e la protezione contro le tempeste di broadcast tramite DIP switch. Lo switch utilizza un singolo ingresso di alimentazione a 12/24/48 V CC. Si monta su guida DIN. Offre inoltre elevate prestazioni EMI/EMC. Ogni unità supera un test di burn-in al 100%. La temperatura operativa standard è compresa tra -10 e 60 °C. Questo switch è affidabile dopo l'installazione. Funziona correttamente nelle reti PROFINET.

Specifiche tecniche

• Marca: MOXA
• Modello: EDS-2008-ELP
• Serie: Serie EDS-2008-ELP
• Tipo di modulo: Switch Ethernet industriale non gestito
• Tipo di elaborazione: Archivia e inoltra
• Dimensioni della tabella MAC: 2 K
• Dimensione del buffer del pacchetto: 768 kbit
• porte: 8 x 10/100BaseT(X) RJ45
• Configurazione dell'interruttore DIP:
  • Quality of Service (QoS)
  • Protezione dalle tempeste di trasmissione (BSP)
• Parametri di potenza:
  • Collegamento: 1 morsetto a 3 contatti rimovibile
  • Corrente di ingresso: 0.067 A a 24 V CC
  • Tensione di ingresso: 12/24/48 VDC
  • Tensione di funzionamento: da 9.6 a 60 V CC
  • Protezione da sovraccarico di corrente: supportata
  • Protezione da inversione di polarità: supportata
• Caratteristiche fisiche:
  • Dimensioni: 36 x 81 x 65 mm (1.4 x 3.19 x 2.56 a)
  • Installazione: montaggio su guida DIN, montaggio a parete (con kit opzionale)
  • Alloggiamento: Plastica
  • Peso: 90 g (0.2 lb)
• Limiti ambientali:
  • Umidità relativa ambiente: dal 5 al 95% (senza condensa)
  • Temperatura di esercizio: da -10 a 60°C (da 14 a 140°F)
  • Temperatura di stoccaggio: da -40 a 85 ° C (da -40 a 185 ° F)
• Standard e certificazioni:
  • Sicurezza: UL 61010-2-201, EN 62368-1 (LVD)
  • Compatibilità elettromagnetica (EMC): EN 55032/35
  • EMI: CISPR 22, 32, FCC Parte 15B Classe A
  • EMS: IEC 61000-4-2 ESD (Contatto: 6 kV; Aria: 8 kV), IEC 61000-4-3 RS (da 80 MHz a 1 GHz: 20 V/m), IEC 61000-4-4 EFT (Potenza: 2 kV; Segnale: 2 kV), IEC 61000-4-5 Sovratensione (Potenza: 2 kV; Segnale: 2 kV), IEC 61000-4-6 CS (10 V), IEC 61000-4-8 PFMF
  • Urto: IEC 60068-2-27
  • Vibrazione: IEC 60068-2-6
  • Caduta libera: IEC 60068-2-32
• MTBF: 3,472,660 ore (Telcordia (Bellcore), GB)
• Garanzia: 5 anni

Valutazione degli esperti

Questo switch è un'ottima scelta per reti industriali di base. Ha un ingombro ridotto. L'involucro metallico non è presente, ma il corpo in plastica è robusto. Gli interruttori DIP consentono di controllare QoS e protezione da sovratensioni senza software, con un conseguente risparmio di tempo. L'ampio intervallo di tensione lo rende compatibile con molti alimentatori. L'unità gestisce bene le interferenze elettromagnetiche (EMI). È perfetto per semplici configurazioni PROFINET. Il test di burn-in riduce il numero di unità difettose all'arrivo. Per ambienti industriali gravosi, potrebbe essere preferibile un involucro metallico. Ma per i quadri elettrici, questo switch offre un ottimo rapporto qualità-prezzo.

Intuizione del manager

Spesso gli acquirenti chiedono uno switch che funzioni e basta. L' EDS-2008-ELP fa proprio questo. È plug-and-play, non richiede alcuna configurazione. La garanzia di 5 anni è una dimostrazione di affidabilità. Spediamo questo modello rapidamente. La maggior parte degli ordini viene spedita entro 12-24 ore. Ci affidiamo a FedEx, UPS o DHL. Questo switch è adatto a numerose applicazioni. Funziona in celle di processo, telecamere IP e piccoli pannelli di controllo. Se hai bisogno di connettività in fibra o funzionalità gestite, valuta altri modelli. Per chi dispone di 8 porte in rame, questo è un'ottima scelta.

Migliori applicazioni e dispositivi

• Controllori per l'automazione industriale (PLC)
• Interfacce uomo-macchina (HMI)
• Telecamere IP e sistemi di visione
• Reti PROFINET (Classe A)
• Piccoli armadi di controllo
• collegamenti dati del reparto di produzione
• Pannelli di automazione per edifici

Guida all'installazione

• Montare l'interruttore su una guida DIN. Utilizzare un kit di montaggio a parete per superfici piane.
• Collegare i cavi di alimentazione alla morsettiera a 3 contatti. Rispettare la polarità.
• Collega i cavi RJ45 alle 8 porte. Utilizza cavi Cat5e o superiori.
• Impostare i DIP switch per QoS e BSP secondo necessità.
• Controllare gli indicatori LED per verificare lo stato di alimentazione e di collegamento.

Installazione e manutenzione

• Non è necessaria alcuna installazione di software. L'interruttore funziona immediatamente, appena estratto dalla confezione.
• Pulire l'involucro di plastica con un panno asciutto. Non utilizzare solventi.
• Verificare il serraggio delle viti della morsettiera ogni 6 mesi.
• Mantieni libere le prese d'aria per garantire una corretta circolazione dell'aria. Non ostruire i lati.
• Sostituire l'unità se i LED si guastano o le porte smettono di funzionare.

Note sulla compatibilità

• Compatibile con dispositivi Ethernet da 10/100 Mbps.
• Conforme alla classe di conformità A di PROFINET.
• Supporta la funzione MDI/MDI-X automatica su tutte le porte.
• Compatibile con guide DIN standard (35 mm).
• Utilizza spine di alimentazione standard a 3 contatti.

Certificazioni

• UL61010-2-201
• EN 62368-1 (LVD)
• IT 55032/35
• CISPR 22, 32
• FCC Parte 15B Classe A
• IEC 61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8
• IEC 60068-2-27, 2-6, 2-32

Dotazione

• 1 x interruttore serie EDS-2008
• 1 x guida rapida all'installazione
• 1 x scheda di garanzia

Garanzia e spedizione

• Garanzia: 12 mesi dalla data di acquisto. Vedi www.moxa.com/warranty per i dettagli.
• Spedizione Gli ordini vengono spediti entro 12-24 ore.
• I vettori: FedEx, UPS, DHL.

FAQ

D: Qual è la differenza tra QoS e BSP?
A: Il QoS assegna priorità ai dati critici. Il BSP impedisce che le tempeste di broadcast inondino la rete.

D: Posso usare questo interruttore all'aperto?
R: No. Ha un involucro in plastica con grado di protezione IP40. Utilizzalo in un armadio o contenitore asciutto.

D: Questo interruttore necessita di alimentazione elettrica?
A: Sì. È necessario fornire una fonte di alimentazione a 12/24/48 V CC. L'adattatore di alimentazione non è incluso.

D: Come si monta questo interruttore?
A: Utilizzare la clip per guida DIN integrata. Per il montaggio a parete, acquistare il kit opzionale.

D: Qual è il periodo di garanzia?
A: La garanzia standard è di 12 mesi. MOXA offre 5 anni per questo modello. Controlla la scheda all'interno della confezione.

D: Quale cavo devo usare?
A: Per ottenere le migliori prestazioni in termini di compatibilità elettromagnetica (EMI), utilizzare cavi Cat5e o Cat6 schermati.

D: Posso utilizzare questo switch in una rete PROFINET?
A: Sì. Soddisfa i requisiti di conformità PROFINET Classe A.

D: Come faccio a sapere se l'interruttore funziona?
A: Controlla il LED di alimentazione. Dovrebbe essere verde. Controlla i LED delle porte per verificare il collegamento e l'attività.

D: Cos'è l'MTBF?
A: Il MTBF è superiore a 3 milioni di ore. Ciò significa elevata affidabilità.

D: Posso restituire questo articolo?
R: Sì. Contatta il nostro team di vendita per le istruzioni sul reso. Consulta la scheda di garanzia per maggiori dettagli.

Guida all'acquisto

• Scegli questo switch per le sue 8 porte in rame e la semplice configurazione.
• Scegli uno switch gestito se hai bisogno di VLAN o SNMP.
• Scegli un interruttore con custodia in metallo per resistere a vibrazioni o temperature estreme.
• Verifica la tensione di alimentazione. Deve essere di 12, 24 o 48 V CC.
• Acquista il kit di montaggio a parete se non puoi utilizzare una guida DIN.
• Per PROFINET, questo switch è certificato e pronto all'uso.
