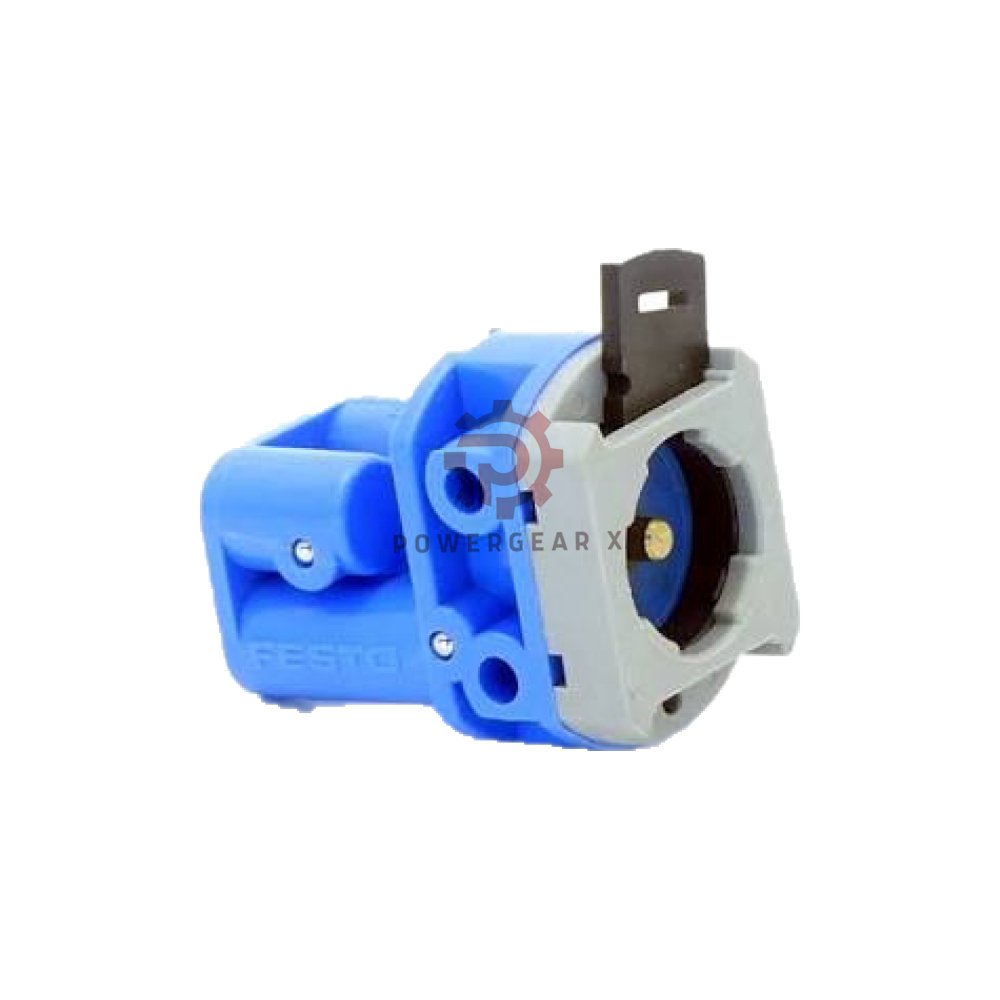

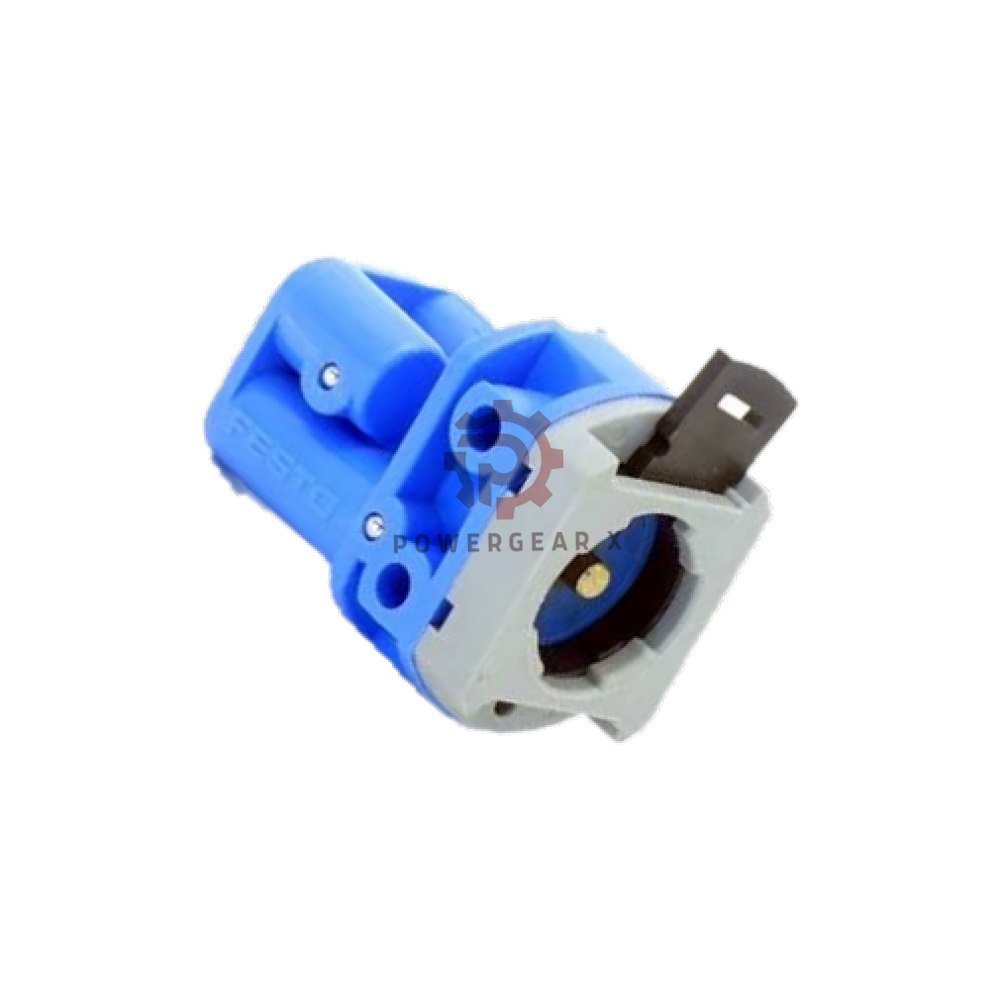

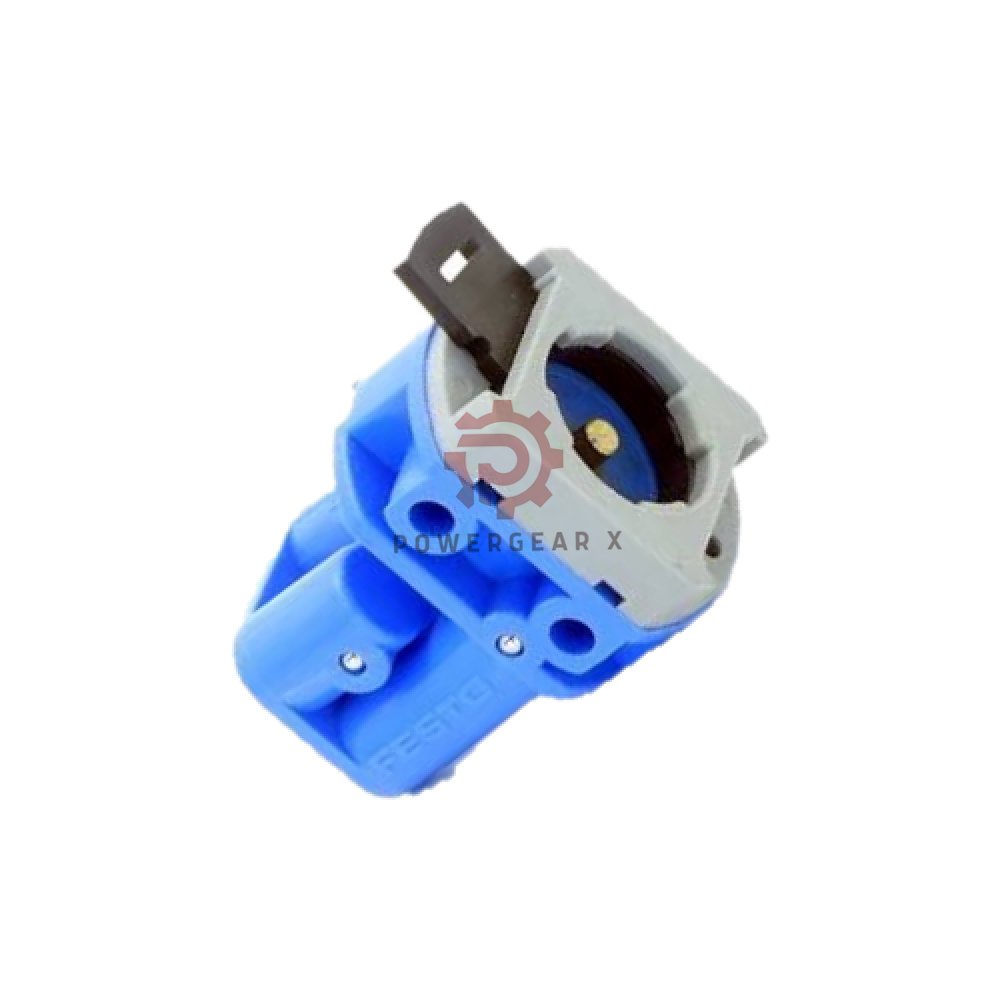

Name: 6817-SV-3-M5 Valvola manuale Festo 3/2 vie M5 con isolamento pneumatico
SKU: 6817-SV-3-M5
Price: 275.00 USD
Availability: InStock

Dettagli del prodotto

Valvola da pannello frontale Festo SV-3-M5: Intercettazione manuale compatta 3/2 per isolamento pneumatico

La Festo SV-3-M5 è una valvola manuale a 3/2 vie per pannello frontale, progettata per interventi rapidi di isolamento pneumatico e manutenzione. Combina un design a otturatore con ritorno meccanico a molla per una chiusura affidabile e ripetibile. La connessione M5 e il corpo compatto in polimero la rendono ideale per pannelli di controllo con spazi ristretti. Con una larghezza nominale di 2 mm e una portata di 65 l/min , offre un ottimo equilibrio tra dimensioni e prestazioni. La SV-3-M5 è adatta per ambienti ATEX Zone 1, 2, 21 e 22. L' azionamento manuale diretto richiede una forza di soli 12 N. Questa valvola è ideale per isolamento pneumatico, operazioni di manutenzione e controllo a pannello . Il codice articolo 6817-SV-3-M5 garantisce l'acquisto della valvola Festo per pannello frontale corretta.

Vantaggi principali

Funzione di spegnimento manuale a 3 vie per un isolamento pneumatico sicuro.
Dimensioni della porta M5 Compatibile con i sistemi pneumatici miniaturizzati standard.
Azionamento manuale rapido e sicuro con una forza di 12 N.
Compatto e leggero con soli 40 g.
Ideale per operazioni di isolamento pneumatico e manutenzione..
Installazione e funzionamento semplici con montaggio a foro passante.

Dati tecnici

Marca: Festo
Modello: SV-3-M5
Numero di parte: 6817-SV-3-M5
Funzione della valvola: 3/2 vie, chiuso, monostabile
Tipo di attuazione: Manuale
Portata nominale normale: 65 l/min (normalizzato secondo la norma DIN 1343)
Pressione di esercizio: -0.095 MPa... 0.8 MPa / -0.95 bar... 8 bar
Design strutturale: Valvola a fungo con ritorno a molla
Metodo di ripristino: Molla meccanica
Larghezza nominale: 2 mm
Principio di tenuta: Soft
Posizione di montaggio: Qualsiasi
Tipo di controllo: Direttamente
Direzione del flusso: Non reversibile
Simbolo: 00991292
Giro: Sovrapposizione positiva
Prevenzione e protezione dalle esplosioni: Zona 1 (ATEX), Zona 2 (ATEX), Zona 21 (ATEX), Zona 22 (ATEX)
Mezzo operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Conformità LABS (PWIS): VDMA24364-B1/B2-L
Temperatura ambiente: -10 °C...60 °C
Forza di azionamento: 12 N
Peso del prodotto: 40 g
Tipo di montaggio: Con foro passante
Collegamento pneumatico 1: M5
Materiale delle guarnizioni: NBR
Materiale dell'alloggiamento: Polimero, Ottone

Specifiche di prestazione

Campo di misura: da -0.95 bar a 8 bar
Risposta in frequenza: Non applicabile per valvole manuali
sensibilità: Forza di azionamento di 12 N
Linearità: Sovrapposizione positiva per uno spegnimento stabile
Risoluzione: Cambio manuale discreto a 3/2 posizioni
Range di temperatura: -10 ° C a + 60 ° C
Tolleranza ambientale: Zona ATEX 1, 2, 21, 22
Anti-interferenza: La tenuta morbida e la sovrapposizione positiva riducono le perdite

Guida all'installazione

Montare il SV-3-M5 in qualsiasi posizione utilizzando il foro passante.
Connettere Porta M5 alla linea dell'aria compressa secondo ISO 8573-1:2010 [7:4:4].
Usa il azionamento manuale per commutare la funzione a 3/2 vie.
Assicurarsi che la direzione del flusso corrisponda al progetto non reversibile.
È possibile installare il prodotto a pannello o in linea.

Facilità di installazione e manutenzione

Azionamento manuale rapido e sicuro accelera l'isolamento.
Ritorno a molla meccanico ripristina automaticamente la valvola.
principio di tenuta morbida Riduce l'usura e la manutenzione.
Design compatto da 40 g Semplifica la gestione e la sostituzione.
Tenute NBR Resiste ai comuni oli pneumatici e ai contaminanti.

Note sulla compatibilità

Funziona con aria compressa filtrata, lubrificata o non lubrificata.
Si adatta Connessioni pneumatiche M5 su piccoli attuatori e valvole.
Adatto per Zone ATEX 1, 2, 21 e 22 aree.
Compatibile con configurazioni per montaggio a pannello e in linea.
Sostituisce o aggiorna Festo SV-3-M5 il numero di parte 6817-SV-3-M5.

Certificazioni

ATEX: Zona 1, Zona 2, Zona 21, Zona 22
Conformità LABS (PWIS): VDMA24364-B1/B2-L
ISO 8573-1:2010 [7:4:4] standard medio operativo
DIN 1343 portata nominale normale

Elenco di imballaggio

1 x Festo SV-3-M5 valvola del pannello frontale
1 x 6817-SV-3-M5 numero di parte unità
1 x Guida rapida
1 x Rapporto di prova di fabbrica

Garanzia e spedizione

12-mesi di garanzia copre i difetti di fabbricazione.
Spedizione in 12-24 ore dopo la conferma dell'ordine.
FedEx, UPS, DHL Spedizione espressa disponibile.
Numero di tracciamento fornito entro 24 ore.

Valutazione degli esperti

La Festo SV-3-M5 si distingue per il controllo manuale diretto e la sovrapposizione positiva . Nella mia esperienza, questa valvola è una delle migliori per l'isolamento pneumatico in quadri elettrici compatti. La forza di azionamento di 12 N è sufficientemente leggera per un uso frequente. La certificazione ATEX multizona offre una flessibilità rara. La portata di 65 l/min è elevata per una larghezza nominale di 2 mm. Il flusso non reversibile può limitare alcune configurazioni, ma garantisce una chiusura prevedibile. Il peso di 40 g e l'alloggiamento in polimero mantengono basso il carico sul quadro. Se avete bisogno di una valvola manuale 3/2 affidabile per l'isolamento di manutenzione, la SV-3-M5 è una scelta intelligente. Per l'automazione ad alto ciclo, abbinatela a un'elettrovalvola. Le guarnizioni in NBR gestiscono bene l'aria compressa standard. La conformità VDMA24364-B1/B2-L supporta applicazioni in ambienti puliti.

Intuizione del manager

Dal punto di vista dell'approvvigionamento, la 6817-SV-3-M5 offre la qualità Festo in dimensioni compatte . La porta M5 è comune, quindi la sostituzione è semplice. La conformità ATEX riduce la necessità di diverse versioni della valvola. La garanzia di 12 mesi e la spedizione entro 12-24 ore riducono il rischio di fermi impianto. Le opzioni di spedizione con FedEx, UPS e DHL garantiscono consegne rapide in tutto il mondo. Per le operazioni di isolamento pneumatico e manutenzione , questa valvola bilancia costi e affidabilità. La funzione di intercettazione manuale 3/2 è semplice, quindi la formazione è minima. Il peso di 40 g e il montaggio a foro passante semplificano le installazioni successive. Consiglio di tenere una valvola di scorta per ogni pannello.

Le migliori applicazioni e attrezzature

Pannelli di controllo pneumatici per l'isolamento prima della manutenzione.
Attuatori e cilindri di piccole dimensioni che necessita di spegnimento manuale.
Zona ATEX 1, 2, 21, 22 ambienti.
Macchine per l'imballaggio con frequenti fermate di servizio.
linea di assemblaggio utilizzando raccordi pneumatici M5.
Cibo e bevande linee con requisiti di conformità LABORATORIO.
Banchi di prova per circuiti ad aria compressa.

FAQ

D: Qual è la funzione principale dell'SV-3-M5?

A: Fornisce un sistema di intercettazione manuale a 3/2 vie per l'isolamento pneumatico.

D: Qual è l'intervallo di pressione di esercizio?

A: La pressione varia da -0.95 bar a 8 bar.

D: Posso utilizzare questa valvola nelle zone ATEX?

A: Sì, copre le zone 1, 2, 21 e 22.

D: Qual è la portata?

A: Eroga 65 l/min secondo le condizioni della norma DIN 1343.

D: Quanta forza è necessaria per azionarlo?

A: Solo 12 N di forza manuale.

D: Qual è la dimensione della porta?

A: Il raccordo pneumatico è M5.

D: Il flusso è reversibile?

A: No, la direzione del flusso è irreversibile.

D: Quali materiali vengono utilizzati?

A: L'involucro è in polimero e ottone , con guarnizioni in NBR.

D: Qual è il peso?

A: Pesa solo 40 g.

D: Qual è la garanzia?

R: È coperto da una garanzia di 12 mesi.

D: Quanto è veloce la spedizione?

R: Spediamo entro 12-24 ore tramite FedEx, UPS o DHL.

D: Qual è il codice del componente?

A: Il codice del componente è 6817-SV-3-M5.

D: Posso usare aria lubrificata?

R: Sì, funziona con aria compressa lubrificata o non lubrificata.

D: Qual è l'intervallo di temperatura ambiente?

A: Funziona da -10 °C a +60 °C.

D: Viene fornito con l'hardware di montaggio?

A: Il montaggio avviene tramite un foro passante . La ferramenta non è inclusa.

D: Qual è il principio di tenuta?

A: Utilizza una guarnizione morbida per una chiusura ermetica.

D: Come ordino?

A: Contattaci all'indirizzo sales@powergearx.com o al numero +86 18030005825.

Guida all'acquisto

Controlla la tua dimensione della porta. SV-3-M5 usa M5.
Conferma il tuo campo di pressione si adatta Da -0.95 a 8 bar.
Verifica Zona ATEX esigenze. Questo coperchio della valvola Zona 1, 2, 21, 22.
Vedi direzione del flussoQuesta valvola è non reversibile.
Prendere in considerazione montaggio a pannello con la foro passante progettazione.
Ordina un ricambio per isolamento di manutenzione.
Usa il aria filtrata per ISO 8573-1:2010 [7:4:4].
Per un utilizzo ad alto numero di cicli, aggiungere un Elettrovalvola in serie.
Confermare intervallo di temperatura corrisponde al tuo sito: -10 ° C a + 60 ° C.
Chiedi FedEx, UPS, DHL Tempi di consegna per la tua regione.
