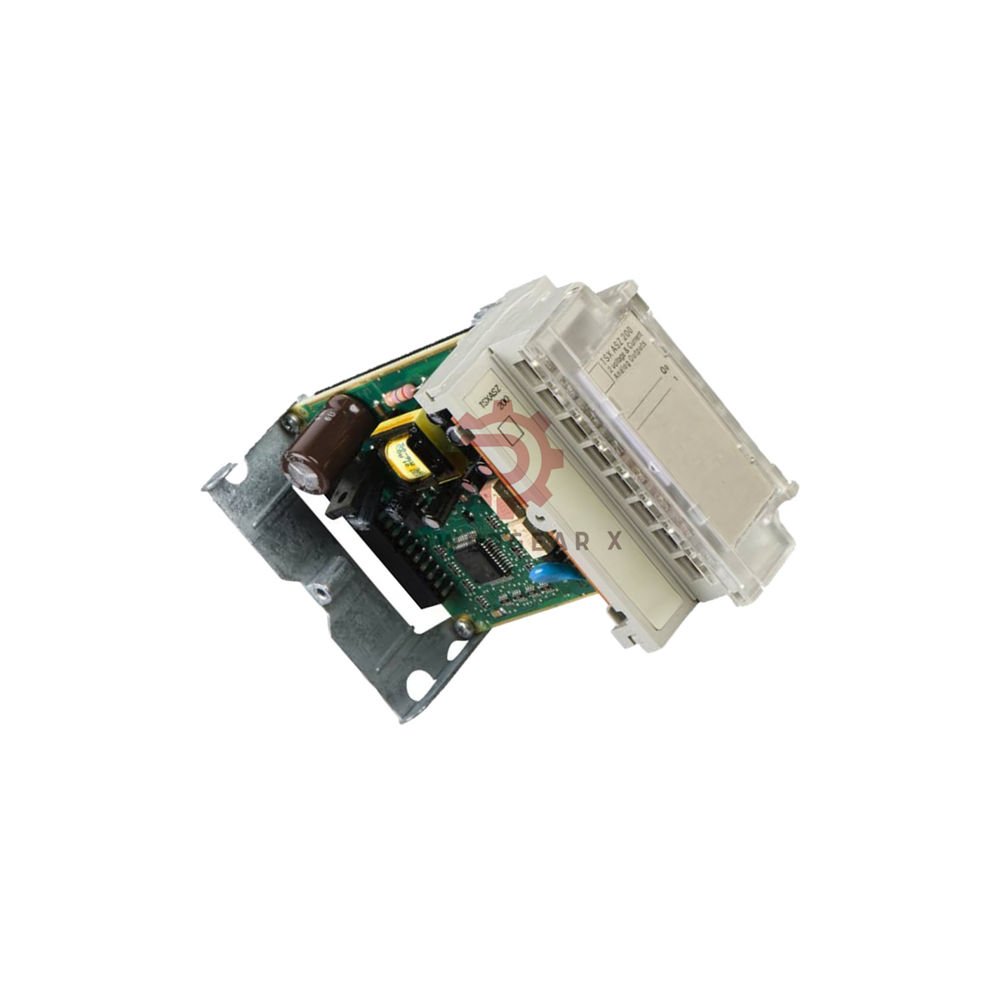

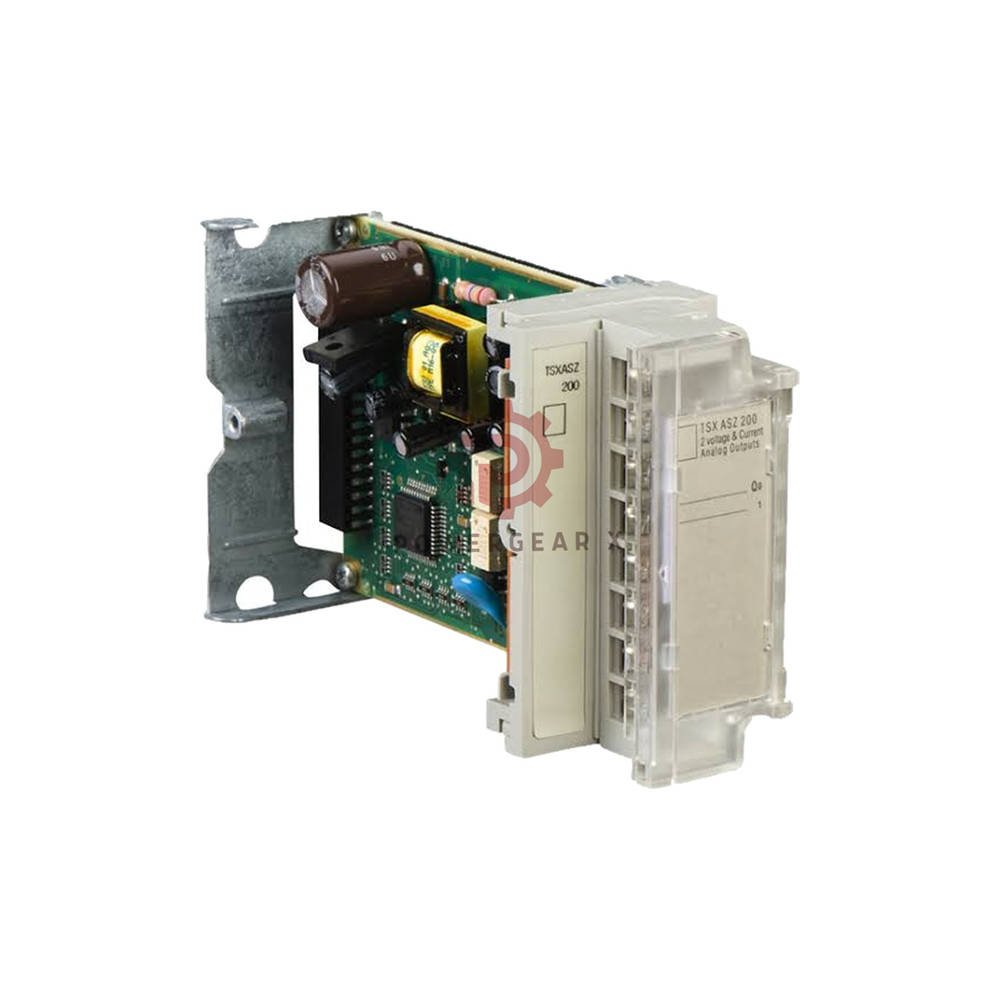

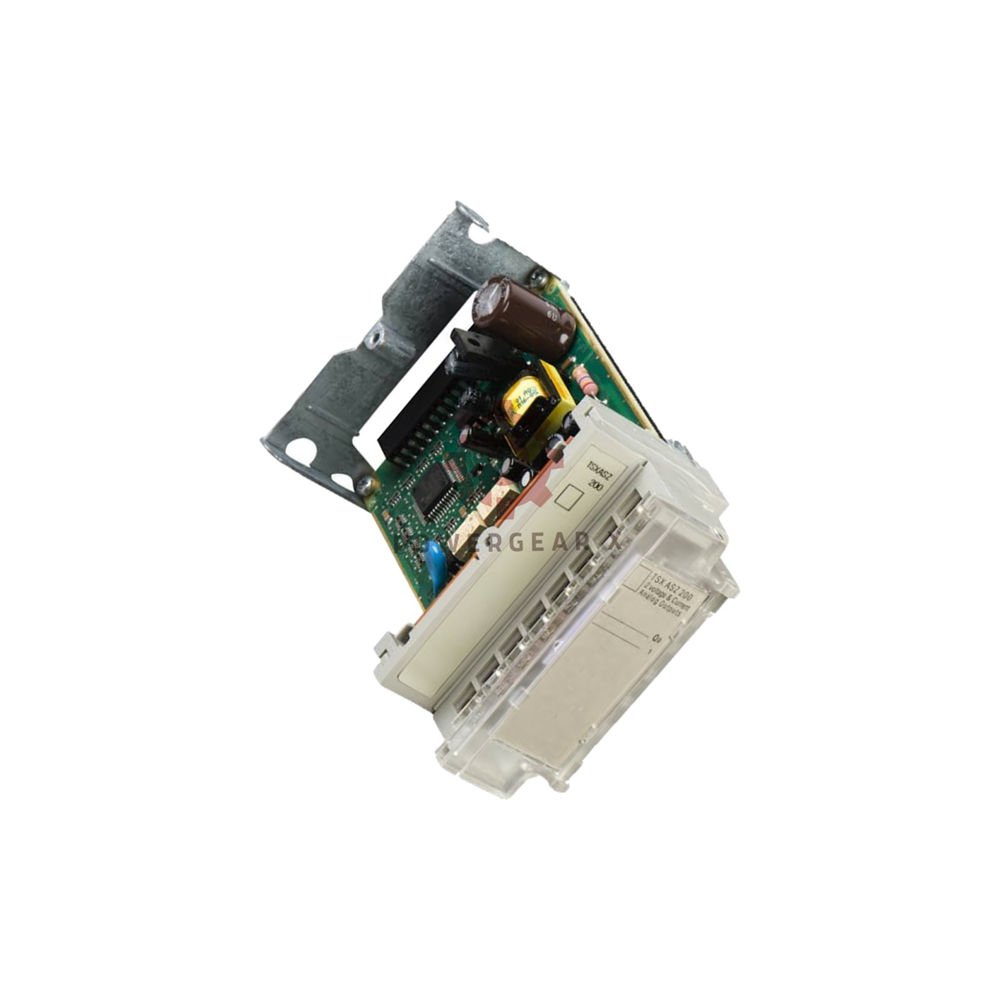

Name: Modul Output Analog TSXASZ200 Schneider | Modicon TSX Micro 2-Channel
SKU: TSXASZ200
Price: 234.00 USD
Availability: InStock

Produk rincian

Modul Output Analog TSXASZ200 Schneider Electric untuk Modicon TSX Micro

TSXASZ200 adalah modul keluaran analog 2-saluran dari Schneider Electric . Selain itu, modul ini termasuk dalam platform otomatisasi Modicon TSX Micro . Modul ini mengirimkan sinyal tegangan atau arus yang akurat ke perangkat lapangan. Oleh karena itu, modul ini cocok untuk sistem kontrol kompak yang membutuhkan keluaran analog yang andal.

Gunakan modul ini untuk kontrol mesin, pengaturan proses, dan konversi sinyal. Selain itu, modul ini mendukung tipe output +/- 10 V , 0…20 mA , dan 4…20 mA . Modul ini menawarkan konversi tanda plus 11-bit untuk output arus. Modul ini juga menyediakan konversi 11-bit untuk output tegangan. Lebih lanjut, modul ini mencakup perlindungan rangkaian terbuka untuk loop arus.

Keuntungan Utama

Saluran keluaran ganda Menghemat ruang panel dan waktu pemasangan kabel.
Jenis sinyal yang fleksibel mendukung loop tegangan dan arus.
Tegangan isolasi tinggi of 1500 V AC Meningkatkan keselamatan.
Pergeseran suhu rendah Menjaga sinyal tetap stabil di ruang ganti.
Perlindungan sirkuit terbuka Membantu mencegah kesalahan loop.
Desain Modicon TSX Micro yang ringkas Cocok dengan rak yang sudah ada.

Data teknis

Merek: Schneider Electric
Model / Nomor Bagian: TSXASZ200
Seri Produk: Platform otomatisasi Modicon TSX Micro
Jenis modul: Modul keluaran analog
Jumlah Saluran: 2
Rentang Sinyal Keluaran: +/- 10 V, 0…20 mA, atau 4…20 mA
Konversi Analog ke Digital: 11 bit + tanda untuk 0…20 mA dan 4…20 mA; 11 bit untuk +/- 10 V
Resolusi Pengukuran: Rentang arus 0…20 mA, 4…20 mA, dan +/- 10 V.
Beban Keluaran: 0.6 Ohm untuk 0…20 mA atau 4…20 mA; >= 1 Ohm untuk +/- 10 V
Jenis Proteksi: Rangkaian terbuka untuk 0…20 mA atau 4…20 mA
Penyimpangan Suhu: 0.107 %/10 °C untuk keluaran arus; 0.083 %/10 °C untuk +/- 10 V
Konsumsi saat ini: 150 mA
Tegangan Isolasi: 1500 V AC
Produk Berat: 0.44 lb (AS) atau 0.2 kg
Masa Garansi: 18 bulan lagi

Catatan Kinerja

Jarak pengukuran: Mencakup sinyal analog industri tingkat rendah dan standar.
Respon Frekuensi: Cocok untuk loop kontrol kecepatan lambat dan sedang.
Sensitivitas: Output stabil untuk kontrol aktuator dan katup yang presisi.
Linearitas: Mempertahankan output yang konsisten di seluruh rentang yang dipilih.
Resolusi: 11 bit ditambah tanda memberikan langkah kontrol yang halus.
Kisaran Suhu: Dirancang untuk kondisi kabinet industri standar.
Toleransi Lingkungan: Mengatasi kebisingan dan panas listrik umum di pabrik.
Resistensi Interferensi: Isolasi 1500 V AC mengurangi gangguan sinyal.

Panduan Instalasi

Pertama, pasang modul tersebut pada perangkat yang kompatibel. Modicon TSX Mikro rak.
Kemudian, pastikan aliran listrik mati sebelum melakukan penyambungan kabel.
Selain itu, gunakan kabel berpelindung untuk sinyal analog.
Selain itu, jauhkan kabel sinyal dari saluran tegangan tinggi.
Selanjutnya, hubungkan beban dalam rentang beban keluaran terukur.
Setelah itu, kencangkan terminal sesuai torsi yang disarankan.
Terakhir, pastikan jenis output sebelum menghidupkan sistem.

Komisioning dan Pemeliharaan

Pertama, atur mode output di perangkat lunak PLC.
Kemudian, verifikasi 0…20mA, 4…20mA, atau +/- 10 V. jangkauan.
Selain itu, gunakan multimeter untuk memeriksa nilai output.
Selain itu, uji respons loop dengan perangkat yang terhubung.
Selain itu, periksa terminal selama perawatan rutin.
Selain itu, segera ganti kabel yang rusak.
Terakhir, jaga agar kabinet tetap bersih dan kering.

kecocokan

Bekerja dengan Platform otomatisasi Modicon TSX Micro.
Juga cocok untuk sistem yang menerima +/- 10 V. input analog.
Selain itu, ini sesuai dengan sistem yang menerima 0…20mA or 4…20mA loop.
Selain itu, perangkat ini ideal untuk rak PLC yang menggunakan modul Schneider Electric TSX Micro.
Selain itu, gunakan juga dengan aktuator, katup, penggerak, dan konverter sinyal.

Sertifikasi dan Kepatuhan

Bukan produk Green Premium.
Tidak akan patuh
Oleh karena itu, periksa peraturan setempat sebelum pemasangan.
Selain itu, ikuti standar keselamatan pembuat panel dan mesin.

Daftar paket

1 x TSXASZ200 modul keluaran analog
1 lembar data produk
1 x referensi diagram pengkabelan
1 x surat pernyataan garansi

Garansi dan Pengiriman

Garansi: 18 bulan lagi
Pengiriman: 12-24 jam setelah konfirmasi pesanan
Kurir: FedEx, UPS, DHL
Pelacakan: Dikirim setelah paket meninggalkan gudang kami.
Packing: Material tahan benturan melindungi modul tersebut.
Dukungan: Hubungi kami untuk bantuan pemasangan kabel atau pengaturan.

Ulasan Pakar

TSXASZ200 adalah pilihan praktis untuk sistem Modicon TSX Micro lama . Misalnya, dua salurannya mengurangi jumlah modul. Selain itu, opsi arus dan tegangannya sesuai dengan banyak perangkat lapangan. Isolasi AC 1500 V merupakan keunggulan di kabinet yang bising. Ditambah lagi, resolusi tanda plus 11-bit memberikan kontrol yang halus untuk sebagian besar tugas analog. Namun, ini bukan produk Green Premium, jadi pembeli harus memastikan aturan di lokasi. Bagi tim pemeliharaan, modul ini mudah diganti dan disambungkan. Oleh karena itu, ini adalah suku cadang yang andal untuk mesin-mesin lama.

Wawasan Manajer

Sediakan modul ini jika Anda mendukung sistem Modicon TSX Micro . Bahkan, modul ini cepat tersedia untuk pekerjaan perbaikan dan retrofit. Selain itu, TSXASZ200 mencakup kebutuhan output analog umum. Ini menghindari biaya penggantian seluruh rak. Oleh karena itu, sediakan unit cadangan untuk kontrol katup, penggerak, dan peredam. Selain itu, pastikan jenis output sebelum pengiriman. Pengiriman cepat dalam 12-24 jam membantu mengurangi waktu henti mesin.

Aplikasi yang Paling Sesuai

Kabinet PLC yang digunakan Modicon TSX Mikro
Kontrol posisi katup dan peredam
Sinyal referensi penggerak kecepatan variabel
Loop kontrol proses dengan perangkat 4…20 mA
Perangkat uji yang membutuhkan output +/- 10 V
Perbaikan mesin lama dan suku cadang
Rangka kompak dengan ruang panel terbatas

FAQ (Pertanyaan Umum)

T: Untuk apa TSXASZ200 digunakan?

A: Alat ini mengirimkan sinyal tegangan atau arus analog dari PLC ke perangkat lapangan.

T: Ada berapa saluran yang dimilikinya?

A: Alat ini memiliki dua saluran keluaran independen.

T: Jenis sinyal apa saja yang didukung?

A: Mendukung tegangan +/- 10 V, arus 0…20 mA, dan arus 4…20 mA.

T: Apa resolusi konversinya?

A: Alat ini menggunakan 11 bit tanda plus untuk keluaran arus dan 11 bit untuk keluaran tegangan.

T: Apakah alat ini memiliki perlindungan terhadap rangkaian terbuka?

A: Ya, alat ini melindungi rangkaian 0…20 mA dan 4…20 mA dari rangkaian terbuka.

T: Apa itu tegangan isolasi?

A: Tegangan isolasi adalah 1500 V AC.

T: Berapa banyak arus yang dikonsumsi?

A: Konsumsi dayanya 150 mA.

T: Berapa berat produknya?

A: Modul ini memiliki berat 0.44 lb atau 0.2 kg.

T: Berapa masa garansinya?

A: Produk ini dilengkapi dengan garansi 18 bulan.

T: Seberapa cepat Anda melakukan pengiriman?

A: Kami akan mengirimkan pesanan dalam waktu 12-24 jam menggunakan FedEx, UPS, atau DHL.

T: Apakah ini produk Green Premium?

A: Tidak, ini bukan produk Green Premium.

T: Apakah ini akan sesuai?

A: Tidak, itu tidak akan sesuai. Periksa peraturan setempat terlebih dahulu.

T: Bisakah saya menggunakannya dengan merek PLC yang berbeda?

A: Produk ini dibuat untuk platform Modicon TSX Micro. Merek lain mungkin memerlukan adaptor.

T: Apa yang harus saya periksa sebelum membeli?

A: Periksa seri rak Anda, jenis output, beban, dan ruang panel.

T: Apakah Anda menawarkan bantuan dalam pemasangan kabel?

A: Ya. Hubungi tim kami untuk dukungan pemasangan dan pengaturan kabel.

T: Bagaimana cara memilih suku cadang?

A: Cocokkan nomor model, rentang output, dan jumlah saluran.

T: Bagaimana jika modul menampilkan output yang salah?

A: Periksa dulu jangkauan perangkat lunak, pengkabelan, beban, dan catu daya.

T: Dapatkah saya mencampur keluaran tegangan dan arus?

A: Atur setiap saluran sesuai dengan program PLC dan kebutuhan perangkat Anda.

T: Mengapa sinyalnya bergeser?

A: Panas, kebisingan, dan pentanahan yang buruk dapat menyebabkan pergeseran. Gunakan kabel berpelindung.

T: Apakah ini bagus untuk kontrol gerakan cepat?

A: Ini cocok untuk loop kecepatan lambat dan sedang, bukan untuk tugas servo kecepatan tinggi.

Panduan Membeli

Pertama, pastikan sistem Anda menggunakan Platform otomatisasi Modicon TSX Micro.
Kemudian, periksa apakah perangkat Anda membutuhkan +/- 10 V., 0…20mA, atau 4…20mA.
Selain itu, pastikan beban berada dalam rentang beban keluaran terukur.
Selain itu, pesan unit suku cadang untuk mesin-mesin penting.
Selain itu, mintalah diagram pengkabelan jika Anda belum memilikinya.
Terakhir, pilih FedEx, UPS, atau DHL untuk pengiriman cepat.
