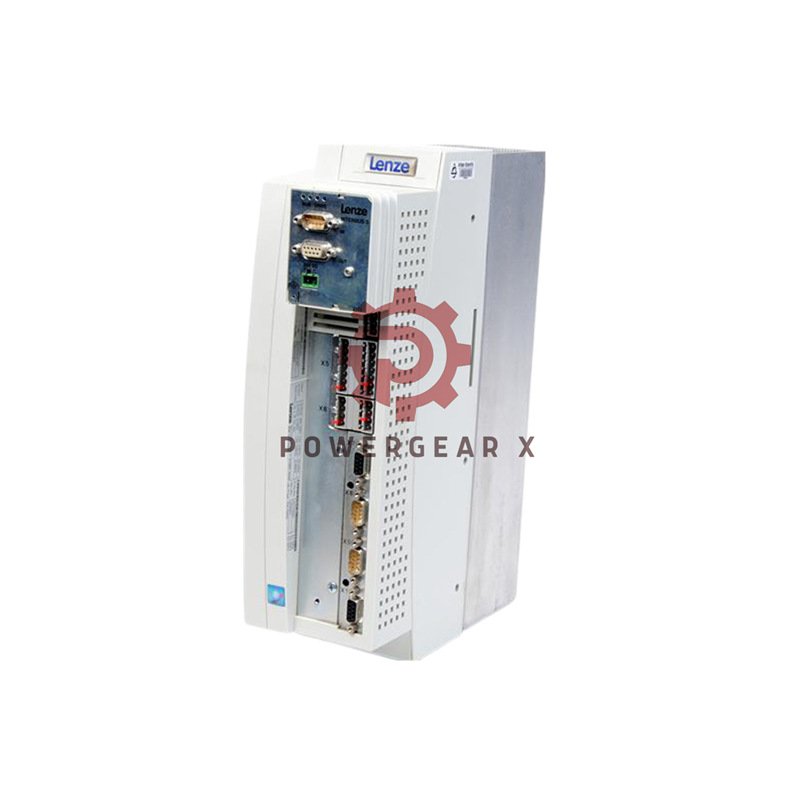

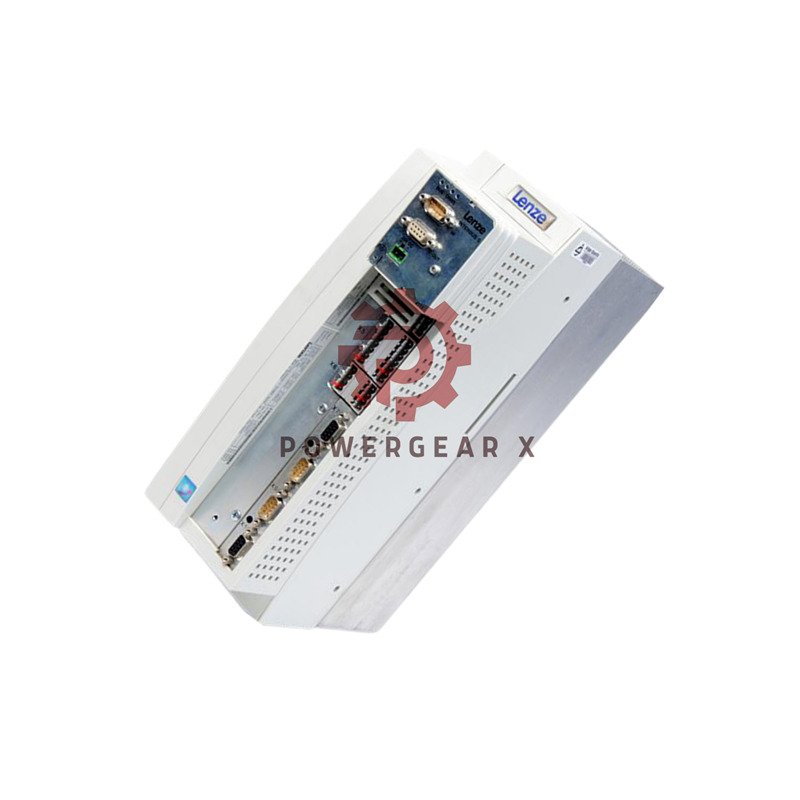

EVS9324-ETV907 Lenze 9300 szervo PLC inverter 3.0 kW

Termék áttekintés

• EVS9324-ETV907 is a Lenze Global Drive 9300 servo inverter.
• Hozzá tartozik a 9300 Servo PLC family with software variant V907.
• Rated motor power is 3.0 kW for 4-pole asynchronous motors at 400 V.
• A névleges kimeneti áram eléri a 7.0 A 8 kHz-es kapcsolási frekvencián.
• Maximális kimeneti áram eléri 10.5 A túlterheléses üzemmódban.
• A hajtás mezőorientált szervovezérlést használ szinkron és aszinkron motorokhoz.
• Megfelel az ipari automatizálás igényes mozgásfeladatainak.
• The built-in PLC memory offers 655 kByte-os flash memória for Servo PLC variants.
• This unit is a legacy Lenze product with a confirmed migration path.
• Lenze confirms the i950 can replicate 9300 servo behaviour via a compatibility switch.

Műszaki adatok

• Márka: Lenze
• Modell: EVS9324-ETV907
• Sorozat: Global Drive 9300 szervo inverterek
• Modul típusa: Szervo inverter szervo PLC technológiával
• Névleges motorteljesítmény: 3.0 kW (4 pólusú aszinkronmotor, 400 V)
• Névleges kimeneti áram: 7.0 A névleges áram 8 kHz-es kapcsolási frekvencián
• Maximális kimeneti áram: 10.5 A at 8 kHz switching frequency (150% x In overload)
• Vezérlő mód: Field-oriented servo control (SC) for synchronous and asynchronous servo motors and standard asynchronous motors
• Program memória: 655 kByte flash memória (szervo PLC változatok)
• Analóg bemenetek: 2 channels, +/-10 V (switchable 0…20 mA), 11 bits plus sign
• Analóg kimenetek: 2 csatorna, 9 bites pluszjel
• Digitális bemenetek: 6 total (1 controller enable plus 5 freely assignable), PLC level per IEC 61131-2
• Digitális kimenetek: 4 outputs, 50 mA per output
• Feloldó bemenet: Sub-D 9 tűs
• Kódoló bemenet: Többjeladós bemenet TTL/SinCos inkrementális jeladókhoz és Hiperface abszolút jeladókhoz
• Digitális frekvencia bemenet/kimenet: Kétsávos, 9 tűs Sub-D
• Beépített portok: CAN rendszerbusz (X4), AIF automatizálási interfész (X1) billentyűzethez vagy kommunikációs modulhoz
• Integrált protokoll: CANopen on the system bus
• Kommunikáció bővítése: AIF slot supports PROFIBUS DP (EMF2133IB), DeviceNet (EMF2179IB), INTERBUS (EMF2113IB), LECOM A/B (EMF2102IB)
• Tápfeszültség: 3/PE AC 320…528 V névleges, 45…65 Hz; alternatív egyenáramú táp DC 460…740 V
• Teljesítményveszteség 400 V-on: 200 W
• Üzemi hőmérséklet: 0…+55 °C ambient for sizes 9321-9326 (0.37-11 kW)
• Output derating: 2.5%/°C above +40 °C; not UL-approved
• Tárolási hőmérséklet: -25…+55 ° C
• Relatív páratartalom: Átlagosan 85% relatív páratartalom, páralecsapódás nélkül (3K3 klímaosztály az EN 50178 szabvány szerint)
• Védettség: IP20
• Méretek (Ma × Szé × Mé): 350×97×250 mm (beépített/átnyomható kialakítás)
• Súlya: 5.0 kg

Installation Guide

• Mount the unit in a clean control cabinet with IP20 protection.
• Keep the built-in/push-through design aligned with cabinet cut-outs.
• Respect the 350×97×250 mm footprint during layout planning.
• Connect 3/PE AC 320…528 V supply within the 45…65 Hz range.
• A rezolver és az enkóder visszacsatolásához használja a 9 tűs Sub-D portokat.
• Wire digital inputs per IEC 61131-2 PLC level.
• Keep output current within 7.0 A nominal for continuous duty.
• Apply 2.5%/°C derating above +40 °C ambient.
• Route CAN bus and AIF connections away from power cables.
• Verify IP20 protection and avoid condensation during storage.

Üzembe helyezés és karbantartás

• Set up field-oriented servo control for your motor type.
• Use the AIF interface with a keypad for local commissioning.
• Load PLC programs into the 655 kByte flash memory.
• Check analog input scaling from +/-10 V or 0…20 mA.
• Confirm encoder feedback matches TTL, SinCos, or Hiperface type.
• Monitor overload cycles to stay within 10.5 A peak.
• Clean the cabinet airflow path to control ambient temperature.
• Review CANopen system bus settings during service.
• Keep spare AIF modules for fast communication swaps.
• Log power loss of 200 W in thermal planning.

Kompatibilitási megjegyzések

• The drive works with synchronous and asynchronous servo motors.
• Standard asynchronous motors are supported under field-oriented control.
• The multi-encoder input accepts TTL/SinCos incremental and Hiperface absolute encoders.
• The AIF slot accepts PROFIBUS DP, DeviceNet, INTERBUS, and LECOM A/B modules.
• CANopen is integrated on the system bus.
• Lenze offers a migration path to the i950 drive generation.
• The i950 replicates 9300 servo behaviour via a compatibility switch.
• Migration also uses the i950 PROFIBUS module and L_ICIP library.
• Nincs olyan beszerezhető, azonos rendelési kóddal helyettesítő termék, amelyre nincs lehetőség.
• Plan engineering changes when moving to newer drive generations.

Tanúsítványok és szabványok

• Digital inputs follow PLC level per IEC 61131-2.
• Humidity class follows 3K3 per EN 50178.
• The operating range is not UL-approved above +40 °C.
• A védelmi besorolás IP20.
• Supply ratings follow the official 9300 Servo rated-data table.
• Overload data follows the official catalogue basic dimensioning section.
• Lifecycle status is officially verified as of 2026-10.

Csomaglista és garancia

• Egy Lenze EVS9324-ETV907 szervo inverter.
• One official product information leaflet.
• Védőcsomagolás a biztonságos szállítás érdekében.
• 12 havi garancia gyártási hibákat fedez.
• A rendelések kiszállítása 12-24 órán belül történik a fizetés rendezése után.
• Expressz szállítás FedEx, UPS és DHL.
• Tracking details arrive after dispatch.
• Kapcsolat sales@powergearx.com rendeléstámogatásért.
• Hívás vagy üzenet + 86 18030005825 sürgős megkeresések esetén.

Menedzser betekintése

• The 9300 Servo PLC combines drive control and PLC logic in one unit.
• This reduces cabinet space and wiring effort.
• The 655 kByte flash memory supports compact machine logic.
• Field-oriented control delivers smooth torque across motor types.
• The AIF slot protects your communication investment.
• Legacy status means buyers should plan a future i950 migration.
• Stock spares now to avoid long lead times.
• Kapcsolat sales@powergearx.com for migration advice.

Szakértői vélemény

• The drive handles 3.0 kW motors with stable current control.
• Overload headroom of 150% suits peak-load motion cycles.
• Resolver and multi-encoder inputs cover most feedback needs.
• CANopen integration simplifies multi-axis networks.
• IP20 protection limits use to enclosed cabinets.
• Derating above +40 °C demands careful thermal design.
• The migration path to i950 keeps long-term support open.
• Overall, it remains a solid choice for legacy machine upgrades.

Legjobban illeszkedő eszközök és alkalmazások

• Packaging machines with multi-axis motion.
• Textil- és nyomdaipari berendezések.
• Anyagmozgató és szállítórendszerek.
• Machine tools with servo positioning.
• Woodworking and plastics machinery.
• Retrofit projects for existing 9300 installations.
• Systems using PROFIBUS DP or CANopen networks.
• Applications with 3.0 kW asynchronous or servo motors.

FAQ

• K: Ez a meghajtó új vagy használt?
• A: We supply tested units with a 12-month warranty.
• K: Milyen gyorsan szállítanak?
• A: Orders leave our warehouse within 12-24 hours.
• K: Milyen futárszolgálatokat vesznek igénybe?
• V: FedEx-szel, UPS-szel és DHL-lel szállítunk.
• Q: Does the price include communication modules?
• A: Only the inverter is included; AIF modules are optional.
• K: Kicserélhetem közvetlenül a meghibásodott 9300-as egységet?
• A: Same-order-code replacement is no longer available.
• Q: What is the official migration option?
• A: Lenze supports migration to the i950 with a compatibility switch.
• Q: How do I choose the right AIF module?
• A: Match the module to your fieldbus, such as PROFIBUS DP or DeviceNet.
• K: Mit kell ellenőriznem vásárlás előtt?
• A: Confirm motor power, feedback type, and network protocol first.
• Q: Who can help with selection?
• V: E-mail sales@powergearx.com vagy üzenetet + 86 18030005825.

Vásárlási útmutató

• Check that your motor matches 3.0 kW at 400 V.
• Confirm rated current stays within 7.0 A continuous.
• Verify peak demand stays under 10.5 A.
• Match encoder type to resolver, TTL/SinCos, or Hiperface input.
• Select an AIF module only if your network needs one.
• A szekrény hűtését 200 W teljesítményveszteséggel kell tervezni.
• Review the i950 migration path for long-term projects.
• Ask for stock confirmation before ordering.
• Kapcsolat sales@powergearx.com árajánlatért.
