Termék leírás
Áttekintés:

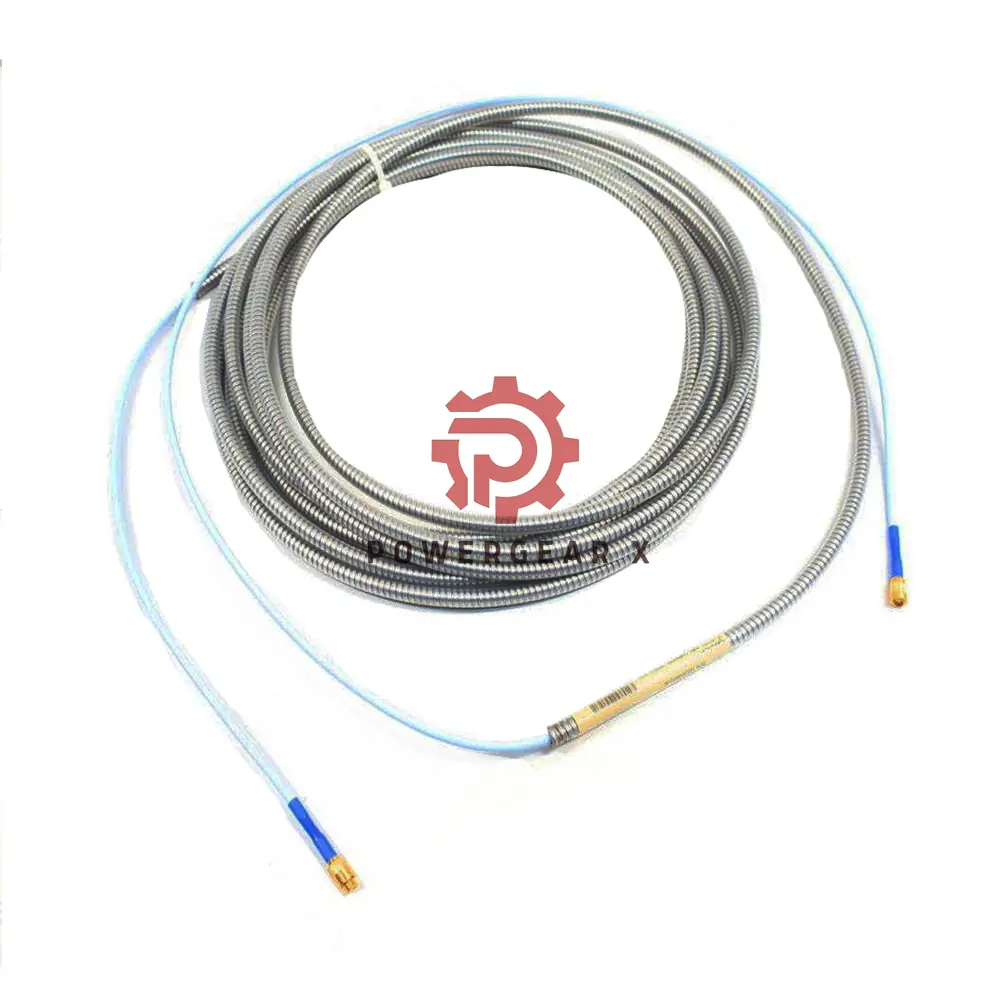

A Bently Nevada 330130-060-13-00 hosszabbítókábelt a 3300 XL sorozatú szondákkal való használatra tervezték, robusztus felépítést és megbízható teljesítményt kínálva ipari alkalmazásokhoz. Ez a hosszabbítókábel FluidLoc kábelopcióval és csatlakozóvédővel van felszerelve, amely fokozott védelmet nyújt az olajszivárgások és más zord körülmények ellen. Az USA-ban gyártott termékhez opcionális származási tanúsítvány (COO) is tartozik, amely igazolja a minőségét és hitelességét.
Főbb jellemzők:
- Kábel hossza: 6.0 méter (19.7 láb).
- Csatlakozóvédő és kábel13 hüvelykes, páncélozott FluidLoc kábellel és csatlakozóvédővel.
- Készült: Egyesült Államok.
- Súly:
- 34 g/m² (0.4 oz/láb).
- 0.204 kg.
- 103 g/m² (1.5 oz/láb).
- 0.618 kg.
- TanúsítványokEngedély nem szükséges.
- Szilikon szalagSzilikonszalagot tartalmaz a csatlakozóvédők alternatívájaként; turbinaolaj-alkalmazásokhoz nem ajánlott.
Műszaki adatok:
- Ellenállás (RCORE):
- Középvezetőtől középvezetőig: 1.32 ± 0.21 Ω (6.0 méteren).
- Ellenállás (RJACKET):
- Külső vezetőtől külső vezetőig: 0.39 ± 0.08 Ω (6.0 méteren).
Kiterjesztett kábelkialakítás és teljesítmény:
- CableLocA szabadalmaztatott CableLoc kialakítás 330 N (75 lbf) húzóerőt biztosít a szondakábel és a szondacsúcs közötti biztonságos rögzítéshez.
- TipLoc öntvénySzabadalmaztatott TipLoc öntési eljárással biztosítja a szonda hegye és a test közötti erős kötést.
- FluidLoc opció: Ez az opcionális funkció segít megakadályozni a folyadék szivárgását a kábel belsejéből.
Tápellátás:
- Feszültség: A 140979-es telepítési rajz szerinti, sújtólégbiztos áramkörrel történő telepítés esetén -17.5 Vdc és -26 Vdc közötti feszültséget igényel, 12 mA maximális fogyasztással. Leválasztókkal a feszültségtartomány -23 Vdc és -26 Vdc között van.
- Érzékenység: Kevesebb, mint 2 mV-os változás a kimeneti feszültségben a bemeneti feszültség változásaként.
Kapacitás és terepi kábelezés:
- Kapacitancia69.9 pF/m (21.3 pF/ft) tipikus.
- Terepi huzalozásAjánlott vezeték-vastagság 0.2 és 1.5 mm² között (16–24 AWG), 3 vezetékes árnyékolt triádkábel használatával.
Rendszer teljesítmény:
- Lineáris tartomány2 mm (80 mil). A lineáris tartomány 0.25 mm-nél (10 mil) kezdődik a céltól, és 2.3 mm-ig (90 mil) terjed, körülbelül –1 és –17 V egyenfeszültség között.
FAQ:
- Mekkora a 330130-060-13-00 hosszabbító kábel hossza?
- A kábel 6.0 méter (19.7 láb) hosszú.
- Használható szilikonszalag a csatlakozóvédő helyett?
- Igen, szilikonszalag is jár hozzá, bár turbinaolajjal történő alkalmazásokhoz nem ajánlott.
- Mekkora ennek a hosszabbító kábelnek az energiafogyasztása?
- A hosszabbítókábelhez -17.5 Vdc és -26 Vdc közötti tápfeszültségre van szükség, maximális áramfelvétellel 12 mA.
- Elérhető a FluidLoc kábel opció?
- Igen, a FluidLoc kábel opció elérhető a kábel belsejéből történő folyadékszivárgás megakadályozására.
Részletesebb információkért: 3300 XL 8 mm-es közelségérzékelő rendszer adatlapja
