उत्पाद विवरण
अवलोकन

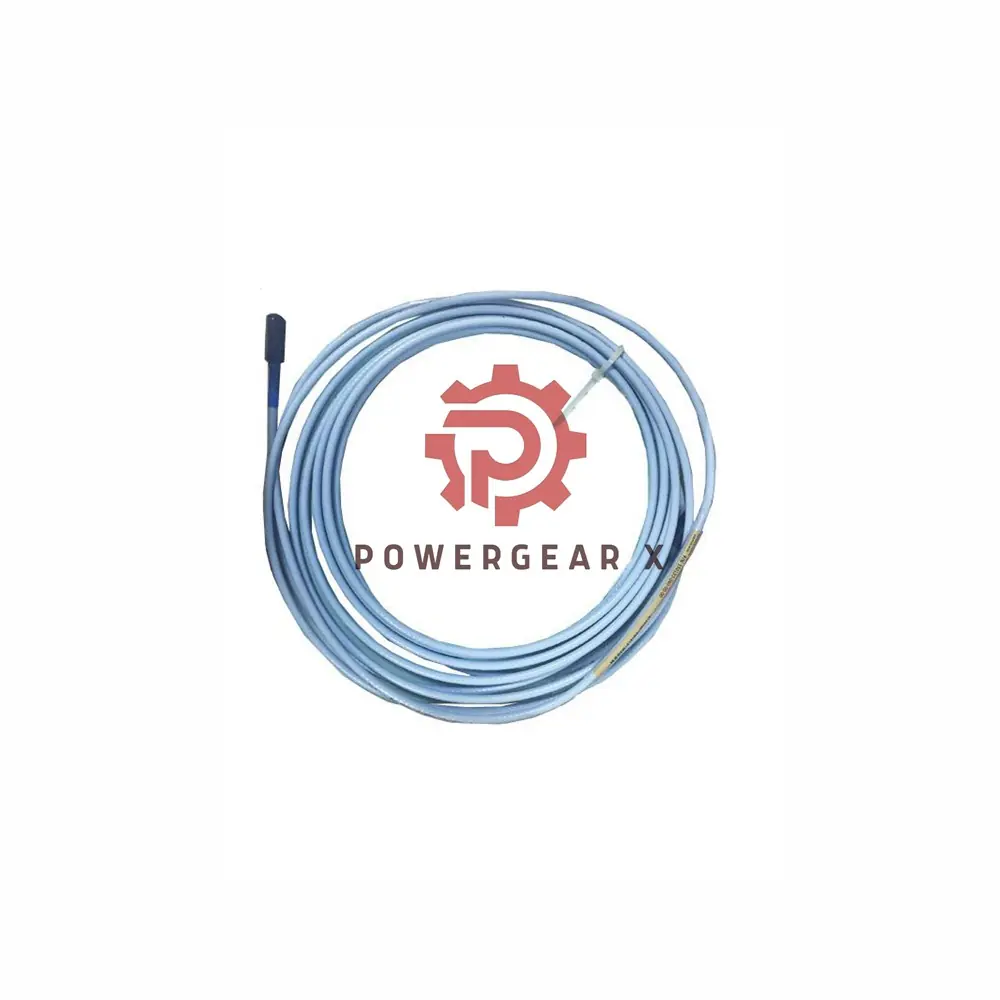

330130-035-02-00 3300 XL एक्सटेंशन केबल धीरे से नेवादा यह केबल औद्योगिक वातावरण में दमदार प्रदर्शन और लंबे समय तक चलने वाली मजबूती सुनिश्चित करती है। 3300 XL प्रॉक्सिमिटर सेंसर को प्रोब से जोड़ने के लिए डिज़ाइन की गई यह केबल, बेहतर विश्वसनीयता के लिए TipLoc और CableLoc जैसी उन्नत तकनीकों से निर्मित है।
इस केबल में शामिल हैं:
- पेटेंटेड टिपलोक मोल्डिंग बंधन की मजबूती बढ़ाने के लिए।
- केबललोक डिजाइन 330 N (75 lbf) की सुरक्षित खींचने की शक्ति प्रदान करने के लिए।
- वैकल्पिक फ्लूइडलॉक सुविधा तेल रिसाव को रोकने के लिए।
यह उत्पाद व्यापक तापमान सीमा में उच्च प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, और विस्तारित पहुंच के लिए इसमें लचीले फील्ड वायरिंग विकल्प उपलब्ध हैं।
उत्पाद जानकारी
- निर्माता: धीरे से नेवादा
- उत्पाद संख्या।: 330130-035-02-00
- उत्पाद प्रकार: 3300 एक्सएल एक्सटेंशन केबल
- मूल देश (COO): संयुक्त राज्य अमेरिका में निर्मित
मॉडल और प्रत्यय कोड का विश्लेषण
विकल्प कोड विवरण 330130 3300 एक्सएल एक्सटेंशन केबल 035 3.5 मीटर (13.1 फीट) 02 कनेक्टर सहित मानक केबल 00 एजेंसी की मंजूरी आवश्यक नहीं है
मुख्य तकनीकी विनिर्देश
- संचालन और भंडारण तापमान: मानक केबल के लिए -51°C से +177°C (-60°F से +351°F) तक का तापमान।
- एक्सटेंशन केबल क्षमता: 69.9 पीएफ/एम (21.3 पीएफ/फीट) सामान्य
- वजन: 0.119 किलोग्राम (34 ग्राम/मीटर (0.4 औंस/फीट))
- रैखिक रेंज: लक्ष्य से लगभग 0.25 मिमी (10 मिल्स) की दूरी से शुरू करते हुए, 2 मिमी (80 मिल्स) की दूरी तक।
- कनेक्टर प्रकार:
- दो 3300 एक्सएल गोल्ड "क्लिक" कनेक्टर (उंगली से कसने वाले)
- एक नॉन-एक्सएल स्टेनलेस स्टील कनेक्टर और एक 3300 एक्सएल कनेक्टर (उंगली से कसने के बाद प्लायर्स का उपयोग करके 1/8 घुमाव दें)
ऊर्जा की आवश्यकताएं
- स्थापना आरेख 140979 के अनुसार गैर-ज्वलनशील परिपथ के साथ -17.5 Vdc से -26 Vdc की आवश्यकता होती है।
- अधिकतम खपत 12 mA
- अवरोधों का उपयोग करने पर वोल्टेज रेंज -23 Vdc से -26 Vdc के बीच होती है।
- आपूर्ति संवेदनशीलता: इनपुट वोल्टेज में प्रति वोल्ट परिवर्तन पर आउटपुट वोल्टेज में 2 mV से कम परिवर्तन
फील्ड वायरिंग
- समर्थित वायरिंग: 0.2 से 1.5 मिमी² (16 से 24 AWG)
- अनुशंसित केबल: टिनयुक्त फील्ड वायरिंग के साथ 3-कंडक्टर शील्डेड ट्रायड केबल
- ज्यादा से ज्यादा लंबाई: प्रॉक्सिमिटर सेंसर और मॉनिटर के बीच की दूरी 305 मीटर (1,000 फीट) तक हो सकती है।
- आउटपुट प्रतिरोध: 50 Ω
अक्सर पूछे जाने वाले प्रश्न
- प्रश्न: फ्लूइडलोक विकल्प का उद्देश्य क्या है?
ए: फ्लूइडलोक विकल्प को केबल के अंदर से तेल और अन्य तरल पदार्थों के रिसाव को रोकने के लिए डिज़ाइन किया गया है, जिससे जुड़े हुए घटकों की सुरक्षा होती है। - प्रश्न: क्या 3300 XL एक्सटेंशन केबल का उपयोग उच्च तापमान वाले वातावरण में किया जा सकता है?
ए: जी हाँ, मानक केबल -51°C और +177°C (-60°F से +351°F) के बीच काम कर सकता है। - प्रश्न: केबल और प्रोब के बीच का कनेक्शन कितना सुरक्षित है?
ए: पेटेंटकृत केबललोक डिज़ाइन 330 एन (75 एलबीएफ) की खींचने की शक्ति प्रदान करता है, जिससे एक सुरक्षित जुड़ाव सुनिश्चित होता है।
अधिक विस्तृत जानकारी के लिए: 3300 XL 8 मिमी प्रॉक्सिमिटी ट्रांसड्यूसर सिस्टम डेटाशीट
