Détails du produit

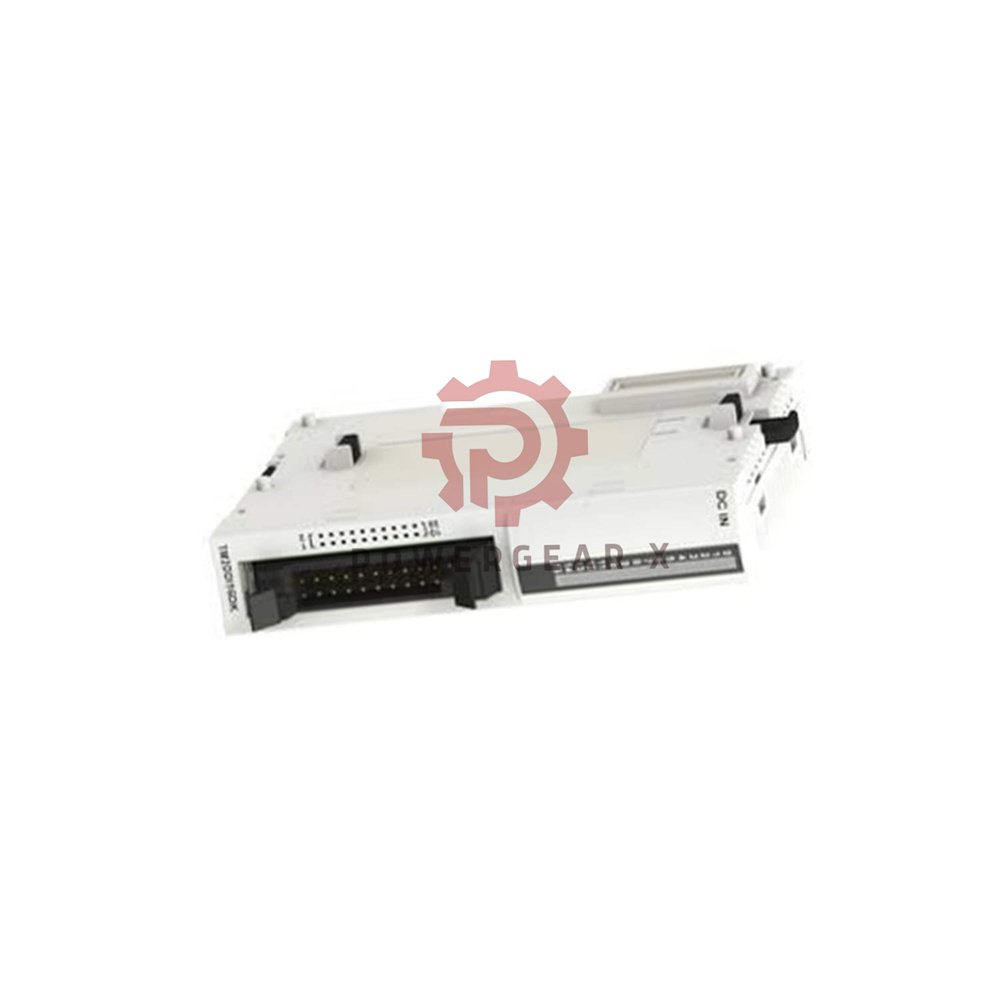

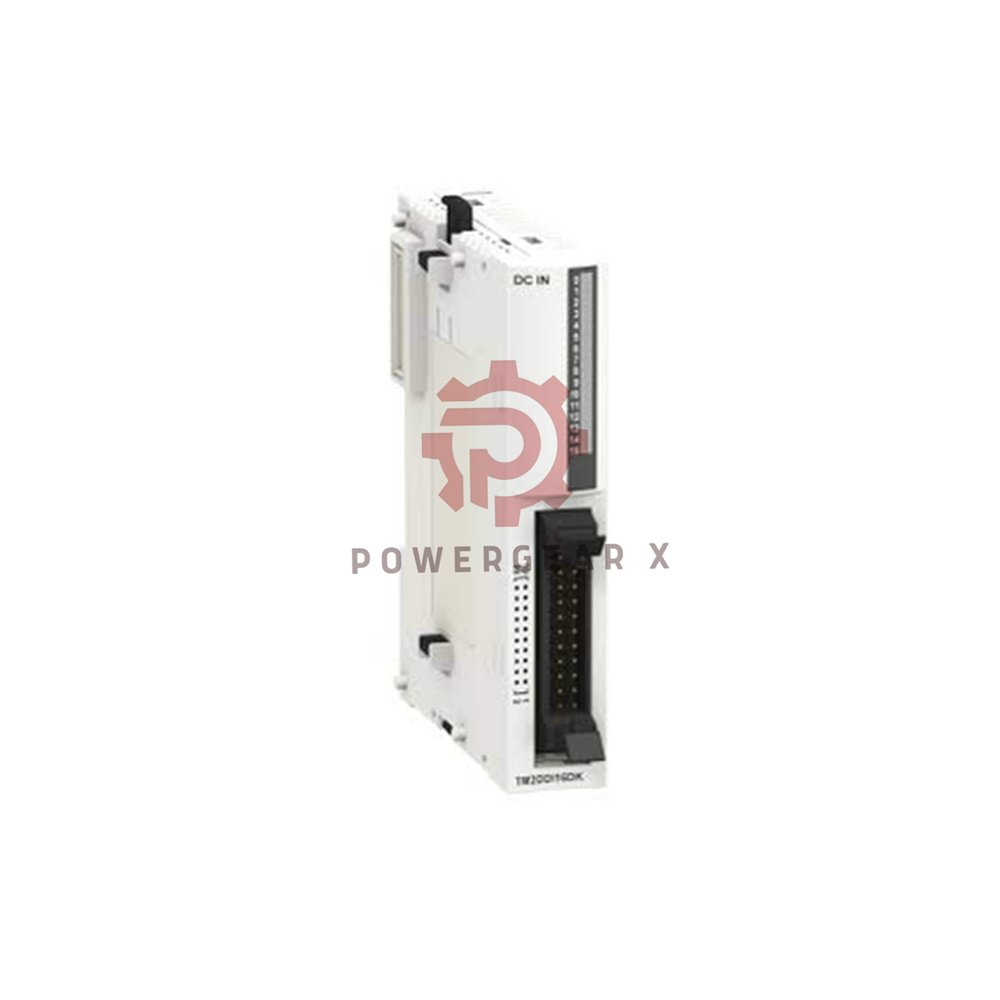

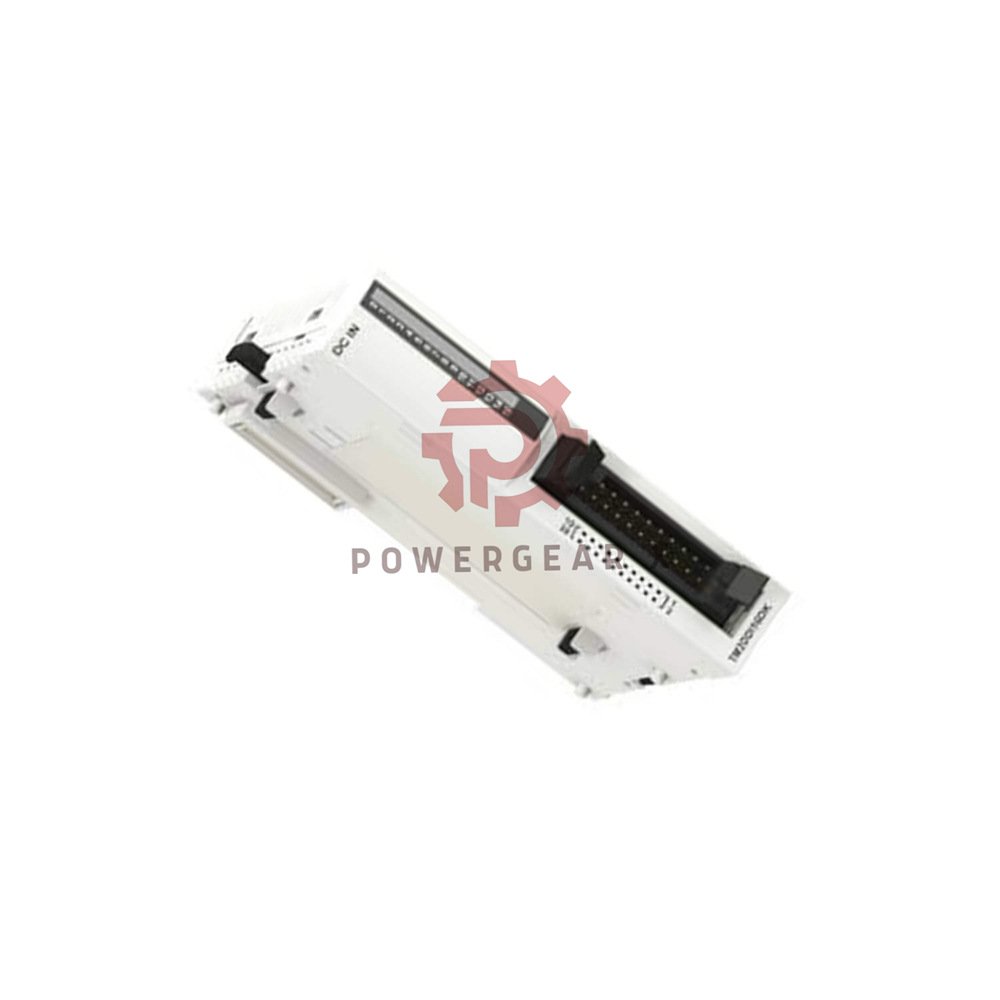

TWDDDO16TK – Module de sortie discret à semi-conducteurs 16 canaux

Twido séries, 16 sorties transistor (Source logique, 24 V CC). Compact, fiable et adapté aux applications de contrôle haute densité.

Identification du noyau

Marque: Schneider Electric (Twido)
Modèle: TWDDDO16TK
Catégorie: Module de sortie discret – semi-conducteurs
Sorties : 16 transistors, logique source, 24 V CC

Électricité et performances

Limites de tension de sortie : 20.4…28.8V
Courant par canal : 0.5 A (500 mA)
Courant par point commun : 2 A (2 communes)
Tension résiduelle (ON) : 0.2 V
Temps de réponse: 300 µs (ON) / 450 µs (OFF)
Capacité de charge inductive : ≤ 2000mH
Charge de tungstène : 16 W

Protection et isolation

Protection contre les surcharges et les courts-circuits : intégré
Isolation (canal vers logique) : 1500 Vrms (1 min, photocoupleur)
Temps de filtrage : 8 ms (marche et arrêt)

Environnement et tolérances

Température de fonctionnement: 0… 55 ° C
La température de stockage: –25…70 °C
Degré de protection: IP20 (face avant)
Marquage: CE, CSA, UL

Consommation d'énergie

5 V CC : 5 mA (tous éteints) / 10 mA (tous allumés)
24 V CC (tous activés) : 40 mA

Mécanique et connectivité

Connexion E/S : connecteur HE-10
Poids: 0.07 kg
Points communs : 2

Analyse d'expert – Point de vue du manager

« Fiabilité à semi-conducteurs avec commutation rapide. » Ce module Twido fournit des sorties propres et sans bruit pour les applications à cycles élevés. Son isolation de 1 500 Vrms garantit la sécurité dans les panneaux mixtes. La protection contre les courts-circuits offre une tranquillité d'esprit supplémentaire. Une solution prête à l'emploi pour les équipementiers et les intégrateurs de systèmes.

Appareils et applications compatibles

Systèmes PLC : Twido, Modicon M221/M241
Machinerie industrielle: convoyeurs, prélèvement et placement, emballage
CVC et automatisation des bâtiments : commande de vanne / registre
Éclairage et signalétique : charges LED ou tungstène de 24 V
Contrôle de processus: petits actionneurs, solénoïdes, relais

Installation et entretien

Montage: se fixe sur rail DIN (base Twido standard).
Câblage: utiliser un câble HE 10 (blindé recommandé pour les environnements bruyants).
Déboguer: Des voyants LED par canal indiquent l'état MARCHE/ARRÊT.
Entretien: Pas d'étalonnage périodique ; dépoussiérer avec une brosse douce.
Compatibilité: Entièrement compatible avec TwidoSuite et EcoStruxure Machine Expert.

Certifications et conformité

PAD ou “CSA” – Classe 2252 01
UL – Fichier E164353
CE – Conforme à la directive RoHS EUR (date 0630)

Livraison de colis

Le colis comprend: 1 module, 1 connecteur HE‑10 (non câblé), manuel d'utilisation (numérique).
Garantie: 12 mois à compter de la date d'expédition.
Expédition expédié dans 12-24 heures.
Les transporteurs: FedEx, UPS, DHL (express avec suivi).

FAQ – Foire aux questions

Ce module est-il compatible avec des charges de 12 V ?
Non. La plage de tension de sortie est de 20.4 à 28.8 V CC. N’appliquez pas de tensions inférieures.
Est-ce compatible avec les entrées à faible courant ?
Oui, en tant que sortie source, il alimente des entrées de type puits (négatif commun).
Que se passe-t-il si je surcharge un canal ?
Une protection interne limite le courant. Le module redémarre automatiquement après la suppression du défaut.
Puis-je connecter directement des charges inductives ?
Oui, jusqu'à 2000 mH. Pour les bobines plus importantes, ajoutez une diode de roue libre externe.
Comment le monter ?
Se fixe par simple pression sur un rail DIN de 35 mm ; aucune vis n'est nécessaire.
Le câble HE-10 est-il inclus ?
Non. Vous avez besoin d'un câble séparé (par exemple, un câble plat à 24 fils avec connecteur IDC).

Guide de sélection et conseils pratiques

Pour le comptage à grande vitesse : Vous préférez les sorties relais ? Non – ce module à transistors gère un temps de réponse de 300 µs, idéal pour un indexage rapide.
Biens communs partagés : Deux points communs permettent de grouper les charges (ex. : 8+8). Équilibrer le courant pour qu'il reste inférieur à 2 A par point commun.
Immunité au bruit : Utilisez des câbles à paires torsadées pour les longues distances ; l’isolation du photocoupleur réduit les boucles de masse.
Remplacement: remplacement direct pour TWDDDO16TA (protection améliorée).
Stocks de rechange : Conserver un module pour les remplacements d'urgence – 0.07 kg permet d'économiser les frais d'expédition.
