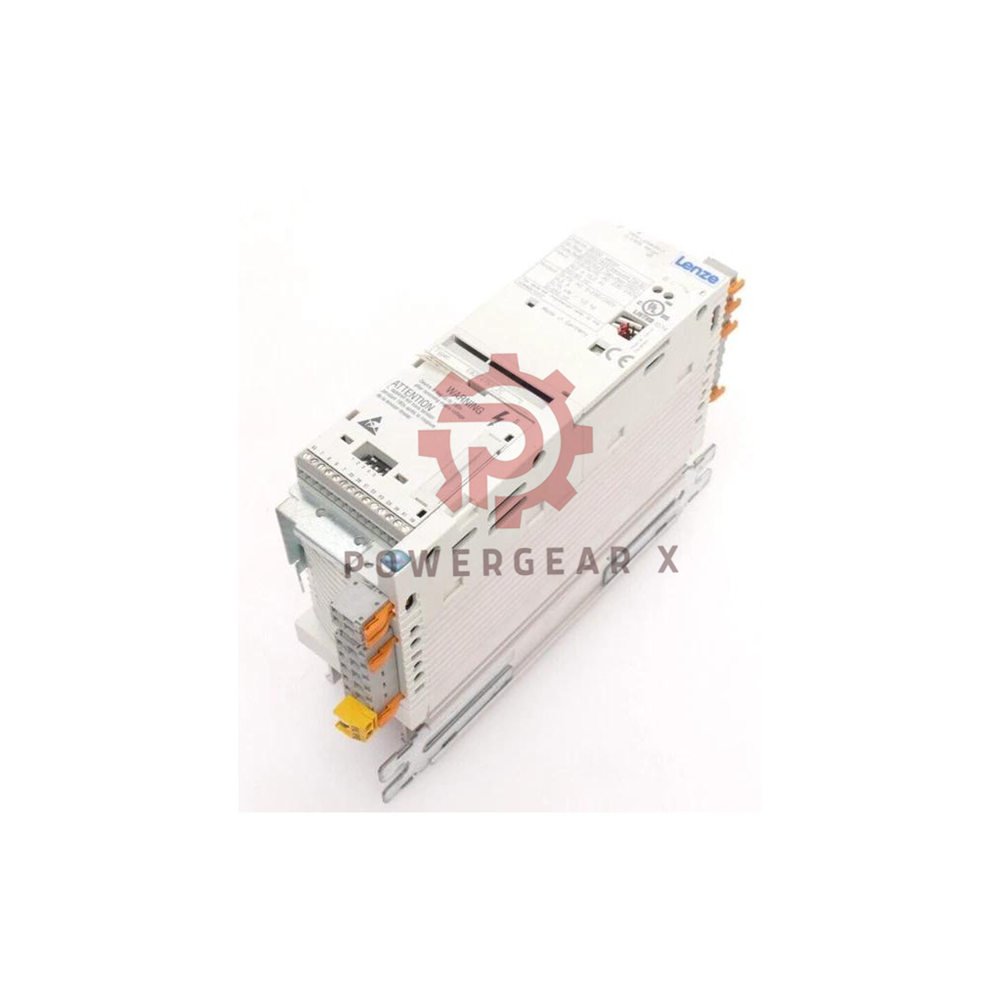

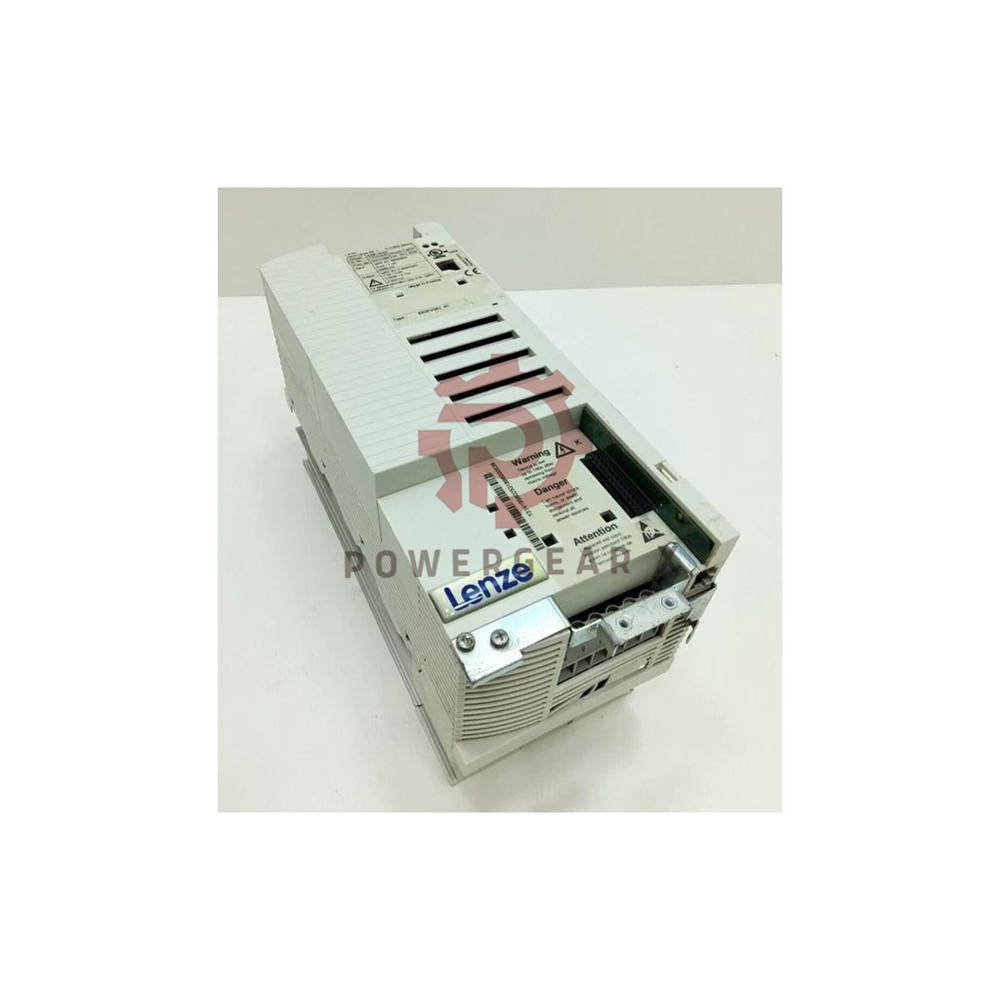

Variateur de fréquence EVF8223-EV Lenze 8200 30 kW, variateur 3 AC 400 V

Variateur de fréquence EVF8223-EV Lenze série 8200 : variateur industriel de 30 kW

L' EVF8223-EV est un variateur de fréquence triphasé de la gamme Lenze 8200 Global Drive. Il fournit une puissance de 30.0 kW pour les moteurs asynchrones standard à 4 pôles. Alimenté en 3 phases 400 V CA , il délivre un courant de sortie nominal de 59.0 A à 8 kHz. Le suffixe -EV indique une variante matérielle. Ses caractéristiques d'électronique de puissance correspondent à celles du modèle de base EVF8223-E . Ce variateur est particulièrement adapté aux applications exigeantes de contrôle de couple dans l'automatisation industrielle.

Données techniques

• Marque: Lenze
• Modèle: EVF8223-EV
• Série: 8200 Global Drive (gamme 8220)
• Type de modules : Onduleur triphasé
• Puissance nominale du moteur : 30.0 kW à 4 pôles, 3 CA 400 V
• Courant de sortie: 59.0 A nominal à une fréquence de hachage de 8 kHz
• Courant de sortie max: 89.0 A pendant 60 s
• Capacité de surcharge: 150 % du courant nominal pendant 60 s
• Puissance de sortie: Puissance nominale de 41.6 kVA
• Fréquence du hacheur : réglable à 4, 8, 12 ou 16 kHz
• Modes de contrôle: V/f avec suralimentation automatique ; contrôle du couple de flux (FTC) sélectionnable
• Tension d'alimentation: 3/PE CA 320 à 528 V, 45 à 65 Hz
• Alimentation CC : 460 à 740 V CC
• Perte de pouvoir: Dissipation thermique de 810 W
• Température de fonctionnement: 0 à +40 °C ; jusqu'à +50 °C avec une réduction de 2.5 % par K
• La température de stockage: -25 À + 55 ° C
• Humidité: Humidité relative moyenne de 85 %, sans condensation (3K3 selon la norme EN 50178)
• Indice de protection: IP20
• Dimensions (H × L × P): 350 × 250 x 250 mm
• Poids: 12.5 kg

Communication et compatibilité

• Terminaux de contrôle X1 / X2 gérer les points de consigne et les signaux numériques.
• Un emplacement pour module de communication amovible est disponible.
• Les modules hôtes enfichables comprennent les modules LECOM et les modules de bus.
• Aucun bus de terrain n'est intégré en standard.
• Le variateur est compatible avec les accessoires Lenze 8200 et les moteurs standard à 4 pôles.
• Vérifiez la disponibilité des modules avant de planifier l'agencement de votre réseau.

Un guide d'installation

• Monter l'unité verticalement à l'intérieur d'une armoire avec un dégagement IP20.
• Veillez à ce que le flux d'air autour du dissipateur thermique soit dégagé de tous côtés.
• Raccordez les câbles d'alimentation et les câbles du moteur aux bornes marquées.
• Serrer les bornes au couple indiqué dans le manuel Lenze.
• Mettez le conducteur PE à la terre avant de mettre le courant.
• Réduire la puissance de sortie au-dessus d'une température ambiante de +40 °C.

Configuration et entretien

• Configurez d'abord les données du moteur, puis choisissez la régulation V/f ou FTC.
• Le système Auto Boost simplifie le démarrage des moteurs standard.
• Réglez la fréquence du hacheur pour équilibrer le bruit et les pertes.
• Stockez des modules de communication de rechange pour des remplacements rapides.
• Nettoyez le dissipateur thermique à chaque intervalle d'entretien.
• Vérifier le fonctionnement du ventilateur lors de l'inspection de routine.

Certification et cycle de vie

• La classe climatique 3K3 suit EN 50178.
• Les informations officielles de Lenze confirment les données ci-dessus.
• État de l'audit : OFFICIEL_VÉRIFIÉ.
• Ce code de commande est obsolète et a été remplacé par les nouvelles générations de disques durs.
• Dernière vérification : 2026-10.

Liste de colisage et garantie

• Un EVF8223-EV inverseur de fréquence
• Un guide de démarrage rapide imprimé
• Couvercles de bornes livrés par Lenze
• Garantie 12 mois sur l'unité
• Expédition sous 12 à 24 heures après confirmation de commande
• Expédition par FedEx, UPS ou DHL

Avis d'expert

Le variateur EVF8223-EV conserve la plateforme éprouvée 8200. La commande de couple Flux Torque Control assure un couple important à bas régime. La fonction Auto Boost réduit le temps de configuration. La surcharge de 150 % pendant 60 secondes couvre la plupart des démarrages de pompes et de ventilateurs. L'emplacement de communication modulaire permet d'ajouter ultérieurement des options de réseau. Il est important de noter que ce variateur est compatible avec les anciens modèles. Prévoyez des modules de rechange dès que possible. Pour une conversion de 30 kW, ce variateur est un choix fiable et bien documenté.

Point de vue du gestionnaire

Stockez ce modèle pour les usines utilisant encore des variateurs 8200. La demande de remplacement direct reste stable. Proposez un devis pour un module de communication pour chaque vente. Vérifiez d'abord la version -EV sur l'étiquette de la machine. Expédition rapide et garantie de 12 mois pour minimiser les temps d'arrêt. Gardez une unité en stock pour les arrêts de ligne urgents.

Applications les plus adaptées

• Convoyeurs et lignes de manutention
• Pompes et ventilateurs à demande variable
• Mélangeurs et agitateurs nécessitant un couple de démarrage élevé
• Machines d'emballage et textiles
• Modernisation des installations Lenze 8200 existantes

QFP

Q : Ce modèle comprend-il un port de bus de terrain ?

A : Non. Vous ajoutez un module enfichable pour les protocoles LECOM ou de bus.

Q : Que signifie le suffixe -EV ?

A : Cela indique une variante matérielle. Les valeurs de consommation correspondent à celles du modèle de base EVF8223-E.

Q : Puis-je l'utiliser à une température supérieure à 40 °C ?

R : Oui, jusqu'à +50 °C avec une réduction de 2.5 % par Kelvin.

Q : D'après votre expérience, qu'est-ce qui tombe en panne en premier sur les appareils d'occasion ?

A : Ventilateurs de refroidissement et condensateurs du bus DC. Inspectez-les avant d'installer un disque dur d'occasion.

Q : Quel est votre délai de livraison ?

R: Nous expédions sous 12 à 24 heures via FedEx, UPS ou DHL.

Q : Quel variateur dois-je acheter pour une nouvelle ligne ?

A : Choisissez un modèle Lenze de dernière génération. Ce modèle convient pour le remplacement des modèles 8200 ou pour les pièces détachées d'ancienne génération.

Guide d'achat

• Adaptez la puissance et le courant du moteur à la valeur nominale de 59.0 A.
• Confirmez le -EV code sur l'étiquette de votre ancienne unité.
• Indiquez le protocole de communication dont votre réseau a besoin.
• Vérifiez que l'espace disponible dans l'armoire correspond à 350 × 250 × 250 mm.
• Commandez les modules de rechange avec le lecteur.
• N'hésitez pas à nous demander une vérification de compatibilité avant l'achat.
