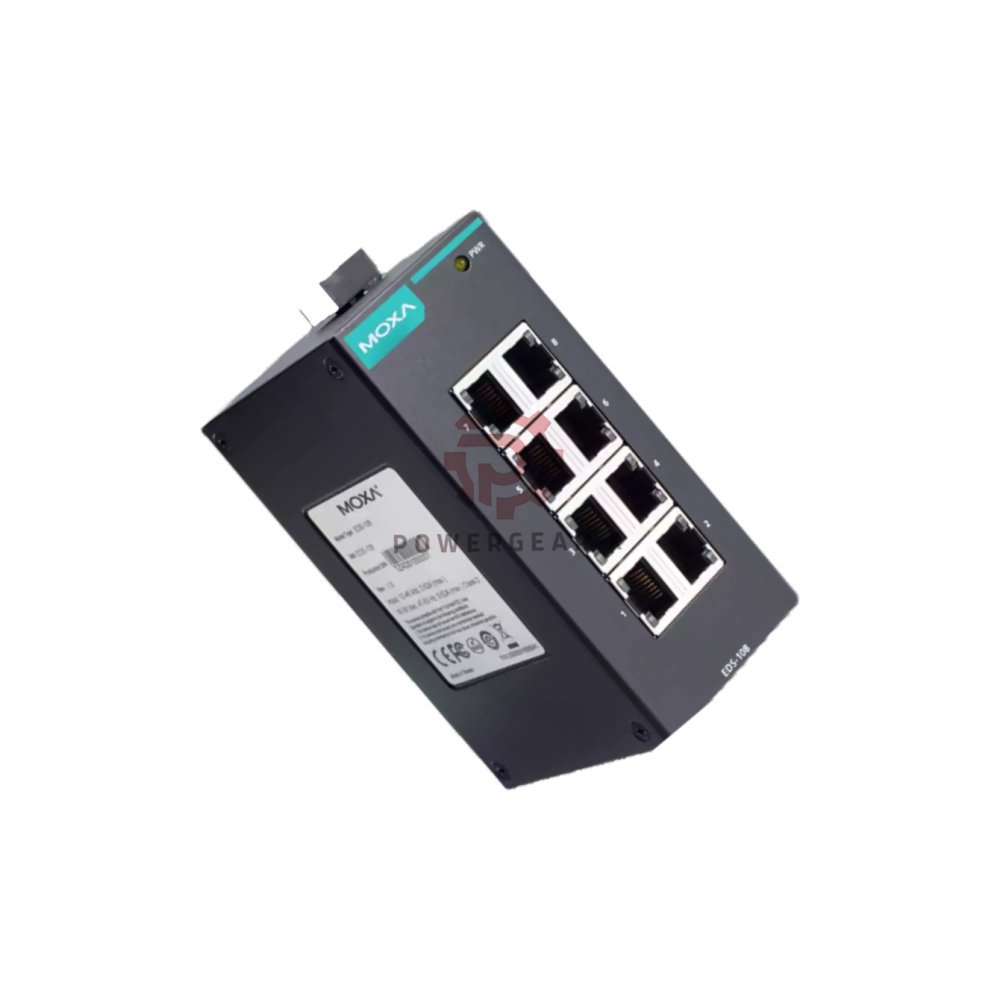

Name: Commutateur Ethernet non géré 8 ports MOXA EDS-108 | EDS-108-M-SC
SKU: EDS-108
Price: 275.00 USD
Availability: InStock

Détails du produit

EDS-108 | MOXA | Commutateur Ethernet non géré d'entrée de gamme à 8 ports

L'EDS-108 de MOXA est un commutateur non administrable compact d'entrée de gamme. Il offre une connectivité Ethernet fiable à 8 ports pour les environnements industriels. Ce commutateur est idéal pour une extension de réseau simple et économique. Il prend en charge les connexions cuivre et fibre optique. Son boîtier métallique garantit sa robustesse. Le montage sur rail DIN permet un gain de place. Il fonctionne de -10 °C à 60 °C. Ce commutateur est un excellent choix pour les ateliers de production et les armoires électriques.

Données techniques

Marque: MOXA
Modèle: EDS-108 (également EDS-108-M-SC pour la fibre)
Série: Série EDS-108
Type de module: Commutateur Ethernet non géré
Ports Ethernet:
- 10/100BaseT(X) RJ45 : Auto MDI/MDI-X, duplex intégral/semi-duplex, négociation automatique
- SC multimode 100BaseFX : EDS-108-M-SC Ce modèle prend en charge cette fonctionnalité
Normes: IEEE 802.3 (10BaseT), 802.3u (100BaseT(X) et 100BaseFX), 802.3x (contrôle de flux)
Propriétés du commutateur :
- Taille de la table MAC : 2 K
- Mémoire tampon des paquets : 768 kbits
- Traitement : Stockage et acheminement
Puissance:
- Entrée : 24 V CC (fonctionnement de 12 à 48 V CC)
- Courant : EDS-108 : 0.07 A à 24 V CC ; EDS-108-M-SC : 0.1 A à 24 V CC
- Connexion : 1 bornier amovible à 3 contacts
- Protection contre les surcharges : 2.5 A à 24 V CC
- Protection contre l'inversion de polarité : Oui
Physique:
- Boîtier : Métal, IP30
- Dimensions : 50.3 x 124 x 84.8 mm
- Poids: 170 g
- Installation : sur rail DIN
Limites environnementales :
- Température de fonctionnement: -10 Pour 60 ° C
- Température de stockage: -40 à 85 ° C
- Humidité: 5 à 95% (sans condensation)
EMI/EMS : CISPR 32, FCC Partie 15B Classe A ; IEC 61000-4-2 ESD (Contact 4 kV, Air 8 kV) ; IEC 61000-4-3 RS (3 V/m) ; IEC 61000-4-4 EFT (Alimentation 1 kV, Signal 0.5 kV) ; IEC 61000-4-5 Surtension (Alimentation 1 kV, Signal 1 kV) ; IEC 61000-4-6 CS (3 V) ; IEC 61000-4-8 PFMF
Choc/Vibration/Chute libre : CEI 60068-2-27, CEI 60068-2-6, CEI 60068-2-31
MTBF: de 7,492,000 heures (Telcordia, GB)
Poids: 2 kg

Point de vue du gestionnaire

Ce commutateur est un outil robuste pour les réseaux simples. Aucune configuration n'est requise : branchez-le et c'est prêt ! Son boîtier métallique résiste aux conditions difficiles des environnements industriels. L' EDS-108 est idéal lorsque vous avez besoin de ports supplémentaires rapidement. Il ne prend pas en charge les fonctions d'administration, ce qui le rend adapté aux projets à budget limité. Pour les liaisons montantes fibre optique, optez pour le modèle EDS-108-M-SC . Sa large plage d'alimentation (12 à 48 V CC) est compatible avec de nombreuses alimentations industrielles. La protection contre l'inversion de polarité prévient les erreurs de câblage. C'est un choix judicieux pour les constructeurs de machines et les ateliers d'électronique.

Avis d'expert

J'ai utilisé de nombreux commutateurs non administrables. Le MOXA EDS-108 se distingue par sa qualité de fabrication. Son boîtier métallique est robuste. Le clip pour rail DIN est solide. Le bornier est amovible pour faciliter le câblage. Il résiste bien aux vibrations et répond aux principales normes industrielles. Sa plage de températures de fonctionnement convient à la plupart des usines, sauf en dessous de -10 °C. La taille de la table MAC (2K) est suffisante pour les petits réseaux. Si vous avez besoin de redondance ou de VLAN, optez pour un commutateur administrable. Pour un hub 8 ports simple et fiable, c'est un excellent choix. Son MTBF est impressionnant : plus de 7 millions d'heures, ce qui garantit un faible risque de panne. Je le recommande pour les panneaux de contrôle et les caméras IP.

Meilleures applications et appareils

cellules d'automatisation d'usine
Caméras de surveillance IP
Réseaux PLC et IHM
Armoires de commande industrielles
Systèmes d'immotique
Appareils Edge dans des environnements difficiles
Bancs d'essai et de mesure

Un guide d'installation

Montez l'interrupteur sur un rail DIN. Utilisez le clip métallique.
Raccordez l'alimentation au bornier à 3 contacts. Respectez la polarité. L'interrupteur est protégé contre l'inversion de polarité.
Utiliser une tension nominale de 24 V CC. La plage de tension est de 12 à 48 V CC.
Branchez les câbles RJ45. La fonction Auto MDI/MDI-X signifie qu'aucun câble croisé n'est nécessaire.
Pour les modèles à fibre (EDS-108-M-SC), connectez des câbles SC multimodes.
Vérifiez l'état de l'alimentation et de la connexion grâce aux voyants LED.

Mise en service et maintenance

Aucune configuration logicielle n'est requise. Il n'est pas géré.
Vérifiez la LED d'alimentation après le câblage.
Lors des contrôles de routine, inspectez les câbles afin de détecter tout dommage.
Nettoyez le boîtier métallique avec un chiffon sec. N'utilisez pas de liquides.
À conserver dans un endroit sec. Température : -40 à 85 °C.

Notes de compatibilité

Compatible avec tout appareil Ethernet 10/100 Mbps.
Prend en charge la négociation automatique et le MDI/MDI-X automatique.
Compatible avec les appareils IEEE 802.3 et 802.3u.
Le modèle de fibre (EDS-108-M-SC) utilise le SC multimode 100BaseFX.
L'alimentation électrique est compatible avec les alimentations industrielles standard de 24 V CC.

Certifications

EMI : CISPR 32, FCC Partie 15B Classe A
EMS : IEC 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8
Choc: CEI 60068-2-27
Vibration: CEI 60068-2-6
Chute libre : IEC 60068-2-31
Norme MTBF : Telcordia (Bellcore), GB

Contenu de l'emballage

1 x MOXA EDS-108 commutateur (ou EDS-108-M-SC si sélectionné)
1 x kit de montage sur rail DIN (préinstallé)
1 bornier à 3 contacts
1 x Guide d'installation rapide
Poids à l'expédition: 2 kg

Garantie et expédition

Garantie: 12 mois
Envoi: 12 à 24 heures après la commande
Courriers : Fedex, UPS, DHL

Questions fréquemment posées

Q : Ce commutateur nécessite-t-il une configuration ?

R : Non. Il n'est pas administrable. Il suffit de le brancher à l'alimentation et aux câbles. Il fonctionne immédiatement.

Q : Puis-je l'utiliser à l'extérieur ?

R : Non. L'indice de protection IP30 est destiné à une utilisation en intérieur. Conservez-le dans une armoire ou un boîtier sec.

Q : Quelle est la différence entre EDS-108 et EDS-108-M-SC ?

R : Le modèle EDS-108-M-SC est équipé d'un port fibre multimode SC 100BaseFX. Le modèle EDS-108 standard ne possède que des ports cuivre RJ45.

Q : Que se passe-t-il si je branche l'alimentation à l'envers ?

R : L'interrupteur est protégé contre l'inversion de polarité. Il ne sera pas endommagé. Mais vérifiez toujours le câblage au préalable.

Q : Combien d'appareils puis-je connecter ?

R : Vous pouvez connecter jusqu'à 8 périphériques Ethernet. La table MAC contient 2K adresses.

Q : Ce commutateur est-il adapté à un réseau domestique ?

A : Oui, mais c'est surdimensionné pour un usage domestique. C'est conçu pour un usage industriel.

Q : Quel est le délai de livraison habituel ?

R: Nous expédions sous 12 à 24 heures. Le délai de livraison dépend de votre lieu de résidence et du transporteur.

Q : Puis-je utiliser une alimentation 12 V CC ?

R : Oui. La tension de fonctionnement est de 12 à 48 V CC. 24 V CC est la valeur nominale.

Q : Prend-il en charge les vitesses Gigabit ?

R : Non. Il ne prend en charge que le 10/100 Mbps. Pour le Gigabit, consultez les autres modèles MOXA.

Q : Comment puis-je le monter ?

A : Utilisez le clip intégré pour rail DIN. Il se fixe par simple enclenchement sur un rail DIN standard de 35 mm.

Guide d'achat

Choisissez le EDS-108 si tous vos appareils utilisent des câbles RJ45 en cuivre.
Choisissez le EDS-108-M-SC si vous avez besoin d'une liaison montante par fibre optique pour les longues distances ou l'immunité au bruit.
Vérifiez votre alimentation électrique. Elle doit fournir une tension continue de 12 à 48 V.
Comptez vos ports. Vous avez besoin de 8 périphériques ou moins.
Veuillez confirmer votre plage de température. Ce commutateur fonctionne de -10 à 60 °C.
Pour les fonctionnalités gérées (VLAN, SNMP), choisissez une autre série MOXA.
