Bently Nevada | Câble d'extension 330130-045-12-05

Aperçu :

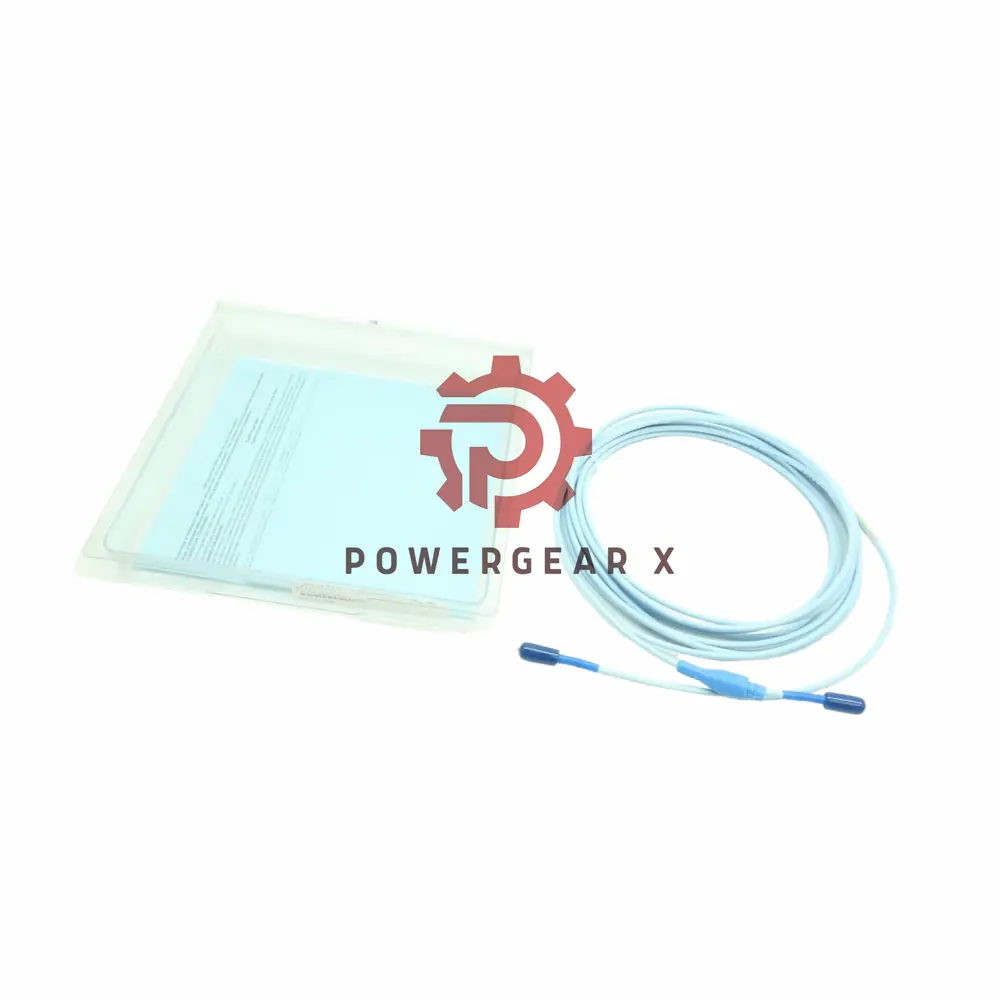

Le câble d'extension Bently Nevada 3300 XL (référence 330130-045-12-05) est conçu pour être utilisé avec les sondes de proximité de la série 3300 XL. Conçu pour assurer des connexions fiables dans les applications industrielles, il constitue la solution idéale pour étendre la portée de vos systèmes de surveillance. Ce câble inclut l'option FluidLoc pour une protection renforcée contre les fuites de liquide et est homologué CSA, ATEX et IECEx. Un ruban silicone est également fourni pour une protection accrue, mais il est déconseillé pour les applications exposées à l'huile de turbine.

Caractéristiques principales:

• Fabricant: Doucement Nevada
• No. de produit: 330130 045 12-05
• Longueur de câble: 4.5 mètres (14.8 pieds)
• Type de câble: Câble FluidLoc 12 avec protecteur de connecteur
• Agréments: CSA, ATEX, IECEx
• Pays d'origine: Made in USA
• Certificat d'Origine (COO) : Disponible sur demande

Spécifications électriques et mécaniques :

• Résistance CC nominale (RCORE) :
  • 0.99 ± 0.15 Ω (pour 4.5 mètres)
• Résistance nominale CC (RJACKET) :
  • 0.30 ± 0.06 Ω (pour 4.5 mètres)
• Capacité:
  • 69.9 pF/m (21.3 pF/pied) typique
• Câblage sur site :
  • Compatible avec les calibres de fil de 0.2 à 1.5 mm² (16 à 24 AWG)
  • Recommandé : câble triade blindé à 3 conducteurs avec câblage étamé
• Exigences d'alimentation:
  • -17.5 Vdc à -26 Vdc pour les circuits non incendiaires
  • -23 Vdc à -26 Vdc avec barrières
• Sensibilité de l'offre :
  • Moins de 2 mV de changement par changement de volt en entrée
• Résistance de sortie:
  • 50 Ω
• Longueur maximale du câblage sur le terrain :
  • 305 mètres (1,000 pieds)
• Plage linéaire :
  • 2 mm (80 mils)
  • La plage linéaire commence de 0.25 mm (10 mils) à 2.3 mm (90 mils)

FAQ:

1. Quelle est la longueur maximale du câble d'extension 3300 XL ?
   • La longueur maximale est de 305 mètres (1,000 XNUMX pieds), ce qui permet une certaine flexibilité dans la conception du système.
2. Ce câble d’extension est-il adapté aux environnements dangereux ?
   • Oui, le câble est conforme aux normes d’approbation CSA, ATEX et IECEx pour une utilisation dans des zones dangereuses.
3. Quelles sont les exigences d'alimentation pour le câble d'extension 3300 XL ?
   • Il nécessite une alimentation de -17.5 Vdc à -26 Vdc lorsqu'il est installé avec un circuit non incendiaire.

Pour plus d'informations : fiche technique du système de capteur de proximité 3300 XL 8 mm
