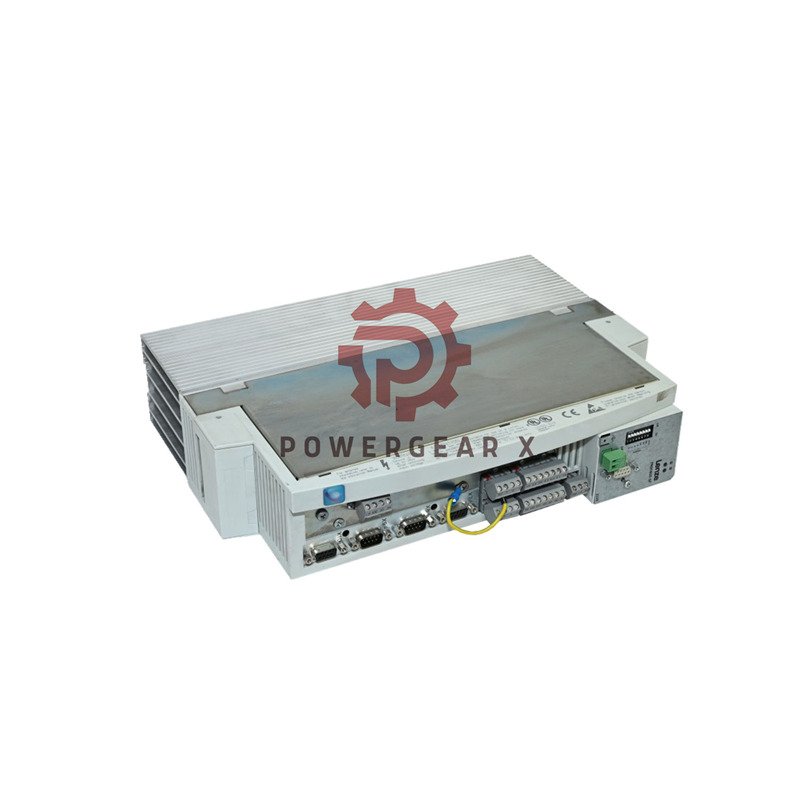

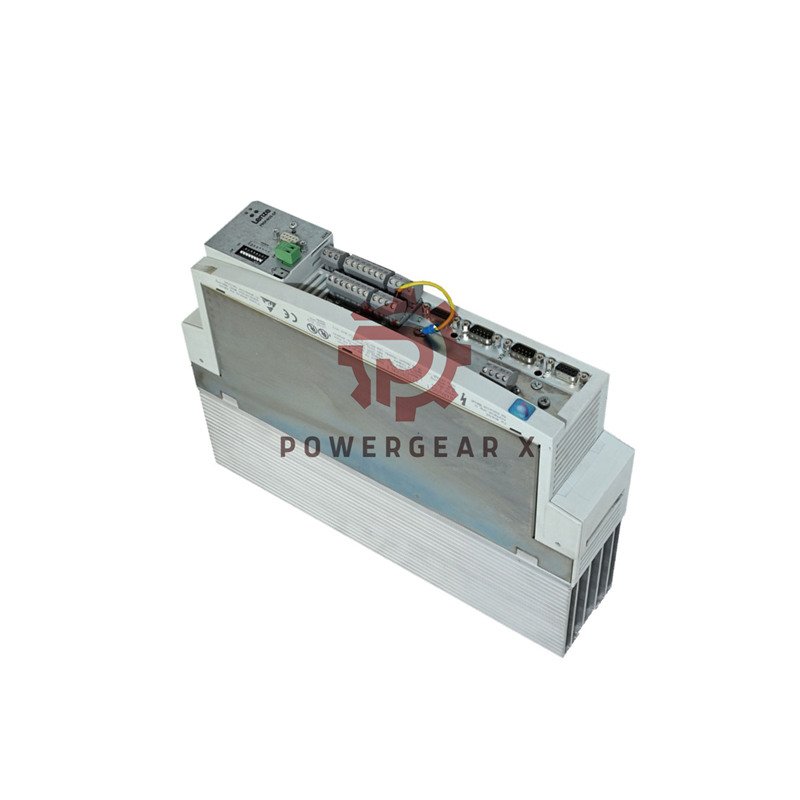

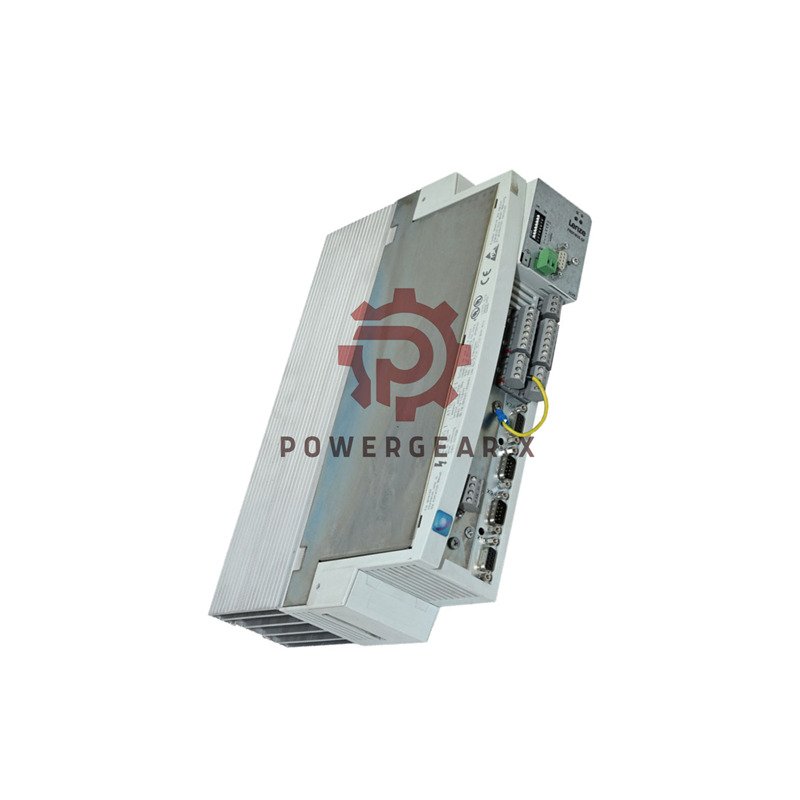

EVS9322-ETV100 یک اینورتر سروو Lenze از سری Global Drive 9300 است . این اینورتر برای برق شهری ایزوله IT مناسب است. از طراحی داخلی push-through استفاده می‌کند. نوع نرم‌افزاری آن V100 است. این واحد موتورهای 0.75 کیلووات را با کنترل سروو میدانی هدایت می‌کند. این دستگاه با سروو موتورهای سنکرون و آسنکرون کار می‌کند. همچنین موتورهای آسنکرون استاندارد را نیز پشتیبانی می‌کند. Lenze این درایو را برای یکپارچه‌سازی انعطاف‌پذیر ماشین ساخته است. فناوری PLC سروو 9300، منطق PLC را به کنترل حرکت اضافه می‌کند.
داده های فنی کلیدی
- نام تجاری: لنز
- مدل: EVS9322-ETV100
- سری: اینورترهای سروو گلوبال درایو ۹۳۰۰
- قدرت نامی موتور: ۵۵.۰ کیلووات (موتور آسنکرون ۴ قطبی، ۴۰۰ ولت)
- جریان خروجی نامی: ۲.۵ آمپر در فرکانس سوئیچینگ ۸ کیلوهرتز
- حداکثر جریان خروجی: ۳.۸ آمپر در ۸ کیلوهرتز (۱۵۰٪ × در اضافه بار، چرخه تناوبی)
- حالت کنترل: کنترل سروو (SC) میدان گرا برای موتورهای سنکرون و آسنکرون
- حافظه برنامه: فلش ۶۵۵ کیلوبایتی (انواع سروو PLC)
- ورودی های آنالوگ: ۲، ±۱۰ ولت (قابل تغییر ۰…۲۰ میلی‌آمپر)، ۱۱ بیت + علامت
- خروجی های آنالوگ: ۲، ۹ بیت + علامت
- ورودی های دیجیتال: ۶ (۱ کنترلر فعال + ۵ کنترلر قابل تخصیص)، سطح PLC IEC 61131-2
- خروجی های دیجیتال: ۴، ۵۰ میلی‌آمپر در هر خروجی
- ورودی حل‌کننده: ساب-دی ۹ پین
- ورودی انکودر: انکودر چندگانه برای انکودرهای افزایشی TTL/SinCos و انکودرهای مطلق Hiperface
- ورودی/خروجی فرکانس دیجیتال: هر کدام دو شیار، ساب-دی ۹ پین
- ولتاژ تغذیه: 3/PE AC 320…528 V, 45…65 Hz (جایگزین DC 460…740 V)
- تلفات توان در ۴۰۰ ولت: 110 W
- درجه حرارت: ۰…+۵۵ درجه سانتیگراد (۲.۵٪/°C با کاهش دما بالاتر از +۴۰ درجه سانتیگراد)
- دمای ذخیره سازی: -25…+55 درجه سانتی گراد
- رطوبت نسبی: رطوبت نسبی متوسط ۸۵٪، بدون چگالش (کلاس ۳K۳)
- درجه حفاظت: IP20
- ابعاد (H × W × D): 350 × 78 × 250 میلیمتر
- وزن: کیلوگرم ۷۳۰۰
ارتباطات و گسترش
- رابط سیستم CAN داخلی (X4) و رابط اتوماسیون AIF (X1)
- پروتکل CANopen یکپارچه روی گذرگاه سیستم
- اسلات AIF موارد زیر را می‌پذیرد: PROFIBUS DP (EMF2133IB)، DeviceNet (EMF2179IB)، INTERBUS (EMF2113IB)، LECOM A/B (EMF2102IB)
راهنمای نصب
- درایو را به صورت عمودی و با جریان هوای آزاد نصب کنید. از طراحی داخلی فشاری برای نصب در کابینت استفاده کنید.
- منبع تغذیه AC را به 3/PE 320…528 ولت، 45…65 هرتز وصل کنید. برای منبع تغذیه DC، از 460…740 ولت استفاده کنید.
- رزولور را به ورودی ۹ پین Sub-D سیم‌کشی کنید. انکودرهای افزایشی یا مطلق را به ورودی مولتی انکودر وصل کنید.
- ورودی‌های دیجیتال را برای فعال‌سازی و آزادسازی کنترلر تنظیم کنید. سطوح PLC مطابق با IEC 61131-2 را دنبال کنید.
- از اسلات AIF برای ماژول‌های فیلدباس استفاده کنید. این کار باعث می‌شود ارتباط انعطاف‌پذیر و در کابینت‌ها قابل استفاده باشد.
- به درجه حفاظت IP20 احترام بگذارید. دمای محیط را بین 0 تا 55+ درجه سانتیگراد و با افت ولتاژ مناسب بالای 40+ درجه سانتیگراد نگه دارید.
راه اندازی و نگهداری
- نوع Servo PLC شامل حافظه فلش 655 کیلوبایتی برای ذخیره برنامه است. این امر از منطق محلی و راه‌اندازی آسان‌تر پشتیبانی می‌کند.
- کنترل میدان-محور، حرکت نرمی را برای سروو موتورهای سنکرون و آسنکرون فراهم می‌کند.
- ورودی‌های آنالوگ (±10 ولت یا 0…20 میلی‌آمپر) و خروجی‌ها، تنظیم مرجع سرعت یا گشتاور را ساده می‌کنند.
- فن و جریان هوا را مرتباً بررسی کنید. گرد و غبار را از روی هیت سینک‌ها پاک کنید تا اتلاف برق روی ۱۱۰ وات ثابت بماند.
- در صورت عدم استفاده، درایو را بین دمای -۲۵ تا +۵۵ درجه سانتیگراد نگهداری کنید. رطوبت را زیر سطح میعان نگه دارید.
یادداشت های سازگاری
- قابل استفاده با سیستم‌های سروو PLC لنز ۹۳۰۰ و دستگاه‌های فیدبک موتور سازگار.
- با رزولور، انکودرهای افزایشی TTL/SinCos و انکودرهای مطلق Hiperface کار می‌کند.
- ماژول‌های فیلدباس اتصال را گسترش می‌دهند: PROFIBUS DP، DeviceNet، INTERBUS و LECOM A/B.
- لنزه (Lenze) مسیر مهاجرت به i950 را ارائه می‌دهد. i950 رفتار سروو موتور ۹۳۰۰ را از طریق یک سوئیچ سازگاری، ماژول PROFIBUS و کتابخانه L_ICIP تکرار می‌کند. هیچ جایگزینی برای کد مرتبه یکسان وجود ندارد.
- این یک محصول قدیمی است. لنز آن را در صفحه رسمی محصولات قبلی فهرست کرده است.
گواهینامه ها و استانداردها
- کلاس محیطی ۳K3 طبق استاندارد EN 50178 برای شرایط آب و هوایی.
- سطوح ورودی PLC طبق استاندارد IEC 61131-2.
- منبع رسمی: کاتالوگ اینورترهای سروو Lenze 9300 (تاریخ 03/2009) و جدول استانداردهای 9300 Servo PLC.
- توجه: طبق جدول استانداردهای رسمی، برای محدوده دمای عملیاتی ذکر شده توسط UL تأیید نشده است.
لیست بسته‌بندی و گارانتی
- ۱ × سروو اینورتر Lenze EVS9322-ETV100
- ۱ × بروشور راهنمای سریع یا اطلاعات محصول (مطابق با ارائه لنز)
- ۱۲ ماه گارانتی از شرکت Powergear X Automation Limited
- سفارشات ظرف ۲۴ تا ۴۸ ساعت ارسال می‌شوند
- گزینه‌های پیک: FedEx، UPS، DHL
بررسی تخصصی
بینش مدیر: EVS9322 -ETV100 یک انتخاب هوشمندانه برای سیستم‌های قدیمی Servo PLC مدل 9300 است. کنترل میدانی و ورودی انکودر انعطاف‌پذیر آن، هم سروو موتورها و هم موتورهای آسنکرون استاندارد را مدیریت می‌کند. اسلات‌های CANopen و AIF داخلی به مهندسان امکان برقراری ارتباط در مقیاس بزرگ را می‌دهد. این درایو جایگزینی برای خطوط مدرن نیست. اما ماشین‌های موجود را در حال کار نگه می‌دارد. برای برنامه‌ریزی مهاجرت، مسیر Lenze i950 ارزش بحث اولیه را دارد.
بهترین کاربردهای متناسب
- شبکه‌های برق شهری ایزوله فناوری اطلاعات در اتوماسیون صنعتی
- مقاوم‌سازی دستگاه Legacy 9300 Servo PLC
- سیستم‌های بسته‌بندی، چاپ و جابجایی مواد با استفاده از سروو موتورهای 0.75 کیلوواتی
- ماشین‌هایی که به فیدبک تفکیک‌کننده یا چند رمزگذار نیاز دارند
- کابینت‌هایی با قابلیت نصب فشاری داخلی
سوالات متداول
س: آیا می‌توانم از این درایو با یک موتور آسنکرون استاندارد استفاده کنم؟
بله. EVS9322-ETV100 از موتورهای آسنکرون استاندارد پشتیبانی می‌کند. کنترل میدان-محور، پاسخ گشتاور را پایدار نگه می‌دارد.
س: ورودی مولتی انکودر چه نوع انکودری را می‌پذیرد؟
الف) این ماژول انکودرهای افزایشی TTL و SinCos را می‌پذیرد. همچنین انکودرهای مطلق Hiperface را نیز می‌خواند.
س: آیا CANopen بدون ماژول افزونه در دسترس است؟
بله. CANopen روی گذرگاه سیستم CAN (X4) یکپارچه شده است.
س: چگونه می‌توانم PROFIBUS DP را وصل کنم؟
الف) از اسلات AIF با ماژول EMF2133IB استفاده کنید. ماژول‌های DeviceNet، INTERBUS و LECOM A/B نیز موجود هستند.
س: آیا این درایو در دمای بالاتر از ۴۰ درجه سانتیگراد کار می‌کند؟
الف) بله، اما با کاهش ولتاژ. جریان خروجی به ازای هر درجه سانتیگراد بالاتر از +40 درجه سانتیگراد، 2.5 درصد کاهش می‌یابد. حداکثر دمای محیط +55 درجه سانتیگراد است.
س: قابلیت اضافه بار چیست؟
الف) حداکثر جریان خروجی برای اضافه بار دوره‌ای ۳.۸ آمپر در ۸ کیلوهرتز است. این مقدار ۱۵۰٪ جریان نامی ۲.۵ آمپر است.
س: آیا جایگزینی مستقیم از لنز وجود دارد؟
الف) خیر. لنزه تأیید نمی‌کند که جایگزینی برای کد مشابه وجود ندارد. i950 یک مسیر مهاجرت با سوئیچ سازگاری و پشتیبانی از کتابخانه ارائه می‌دهد.
س: زمان سرب معمولی چقدر است؟
الف) ما ظرف ۱۲ تا ۲۴ ساعت ارسال می‌کنیم. فِدِکس، یوپی‌اس و دی‌اچ‌ال در دسترس هستند.
راهنمای خرید
ابتدا درایو را با توان و جریان موتور خود مطابقت دهید. توان نامی 0.75 کیلووات و جریان اسمی 2.5 آمپر برای محورهای سروو کوچک مناسب است. در مرحله بعد، دستگاه بازخورد خود را بررسی کنید. اگر از رزولور استفاده می‌کنید، ورودی 9 پین Sub-D آن را پوشش می‌دهد. برای انکودرهای افزایشی یا مطلق، پورت چند انکودر انعطاف‌پذیری ایجاد می‌کند. سپس شبکه خود را تأیید کنید. CANopen داخلی است. برای PROFIBUS DP، DeviceNet یا INTERBUS، ماژول AIF مطابق را سفارش دهید. در نهایت، برای مهاجرت برنامه‌ریزی کنید. این یک واحد قدیمی است. لنز برای جایگزینی‌های آینده به i950 اشاره می‌کند. اگر خط شما به سخت‌افزار 9300 Servo PLC بستگی دارد، همین حالا واحدهای یدکی را خریداری کنید.
با ما تماس بگیرید: sales@powergearx.com یا +86 18030005825 (واتس‌اپ). ما به سرعت پاسخ می‌دهیم و در بررسی مدل‌ها به شما کمک می‌کنیم.
