Detalles del producto
Resumen

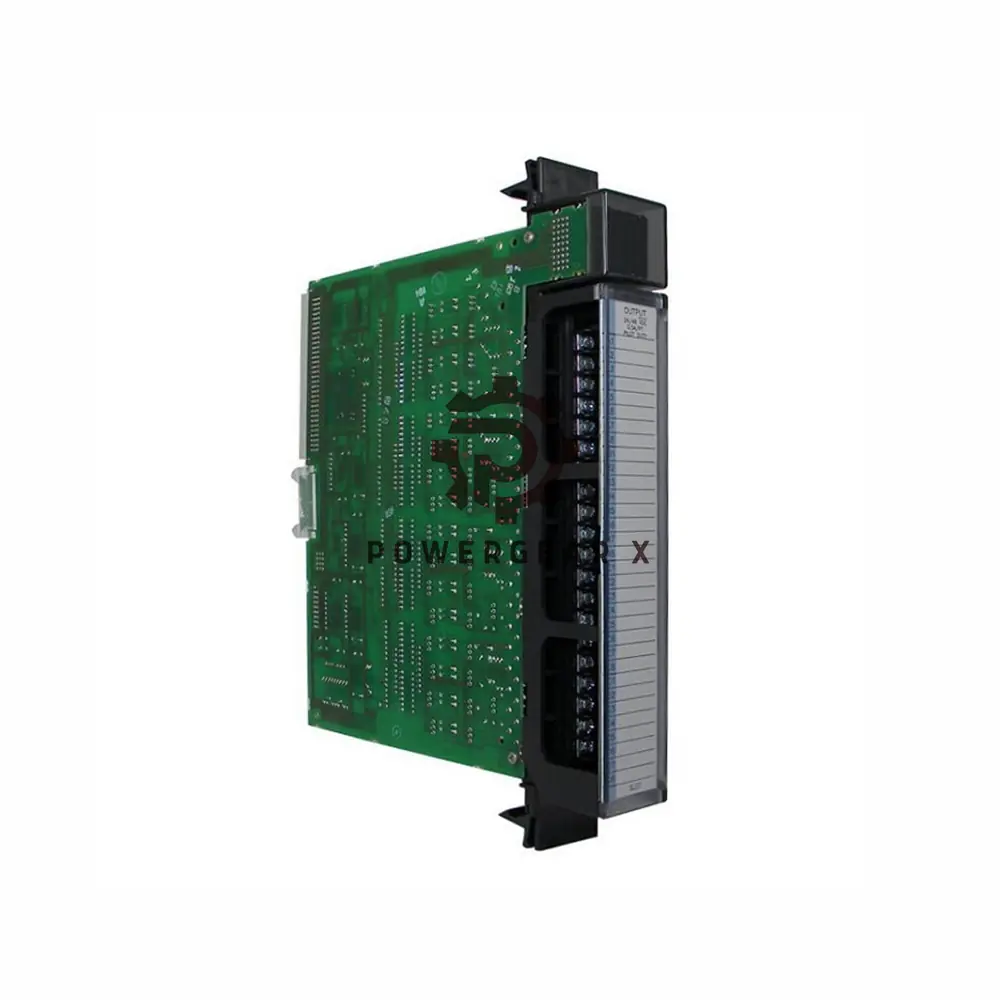

El GE Fanuc IC697MDL750 es un módulo de salida discreta confiable que se utiliza en sistemas de automatización. Con 32 salidas, el módulo está dividido en cuatro grupos de ocho canales, cada uno capaz de manejar 0.5 amperios por punto y un total de 2 amperios por grupo. Opera con un rango de voltaje nominal de 24 a 48 VCC, ideal para controlar varios dispositivos como solenoides, arrancadores de motores e indicadores.
Especificaciones técnicas
- Marcas:GE Fanuc (ahora parte de Emerson Automation)
- Modelo: IC697MDL750
- Tensión nominal: 24 a 48 VCC
- Rango de voltaje de salida: 20 a 60 VCC
- Corriente de salida:0.5 amperios por punto; 2 amperios por grupo
- Cantidad de salidas:32 (4 grupos de 8 canales)
- Actual requerida: 0.25 Amps
- corriente de irrupción:10 amperios (máximo) durante 20 ms
- Tiempo de respuesta (Encendido/Apagado):1 ms máximo
- Tensión de aislamiento:1500 voltios entre el lado del campo y el lado lógico; 500 voltios entre grupos
- Configuración de cableado: Lógica Positiva
- Voltaje de salida nominal: 24/48 VCC
- Caída máxima de voltaje de salida: 1.0 V
- Fuga fuera del estado: 1 mA máximo
Preguntas Frecuentes
- Q:¿Cuál es la corriente máxima que puede soportar cada salida?
A:Cada salida puede manejar 0.5 amperios, con un máximo de 2 amperios por grupo. - Q:¿Cómo configuro el módulo IC697MDL750?
A:La configuración del módulo se puede realizar a través de un ordenador personal utilizando software Windows o MS-DOS, con conexiones vía SNP o Ethernet TCP/IP. - Q:¿A qué se refiere el voltaje de aislamiento?
A:El voltaje de aislamiento es de 1500 VCA entre el lado del campo y el lado lógico, lo que garantiza un funcionamiento seguro en entornos de alto voltaje. - Q¿Qué es la corriente de entrada?
A:La corriente de entrada es de 10 amperios durante 20 milisegundos, lo que permite el manejo de grandes corrientes de entrada durante el arranque.
