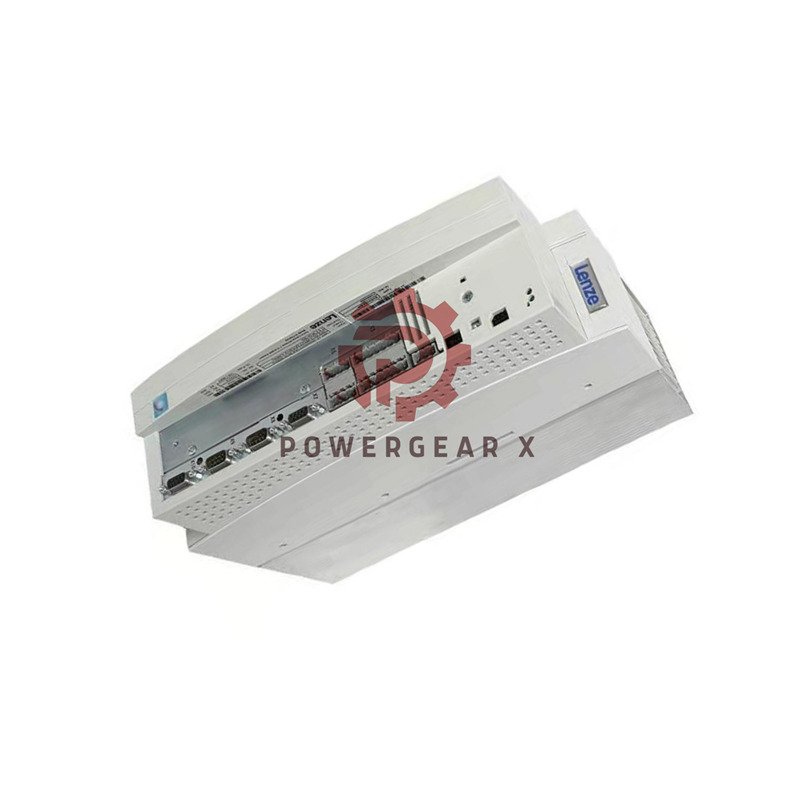

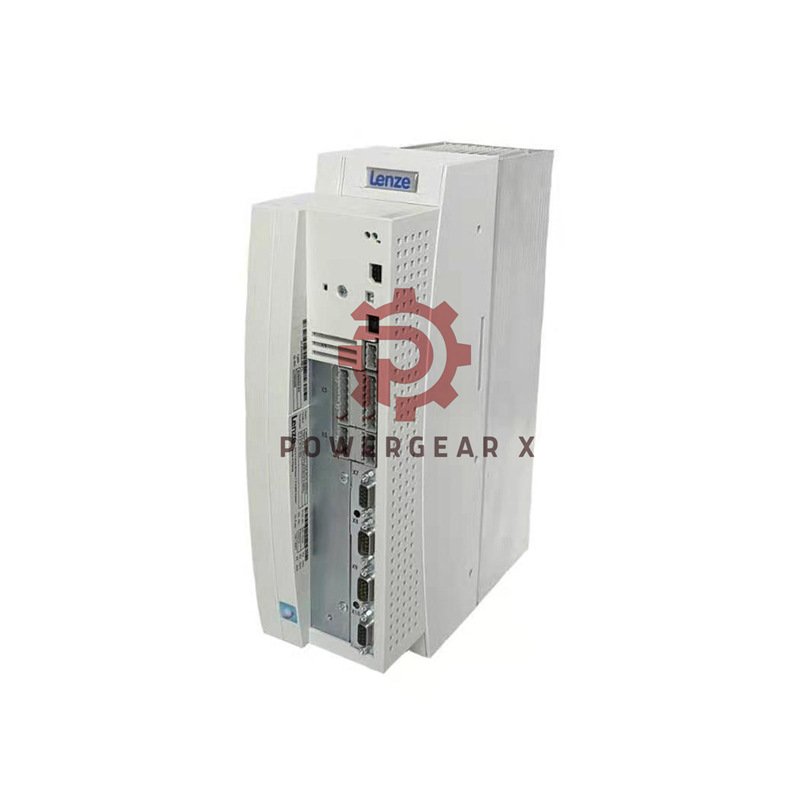

EVS9321-ER Lenze 9300 Серво инвертор 0.37 kW CANopen

EVS9321-ER | Серво инвертор Lenze Global Drive 9300

EVS9321-ER е серво инвертор от серията Lenze Global Drive 9300. Той използва серво управление, ориентирано към полето. Този режим управлява синхронни и асинхронни серво двигатели. Стандартните асинхронни двигатели също работят. Устройството има вграден/проходен дизайн. Следователно, то е подходящо за компактни шкафове. Номиналната мощност на двигателя е 0.37 kW . Номиналният изходен ток достига 1.5 A при 8 kHz. Максималният изходен ток е 2.3 A за 150% претоварване. Също така, CANopen работи на вградената системна шина. AIF слот добавя PROFIBUS DP, DeviceNet, INTERBUS или LECOM A/B. Това обаче е стар модел. Lenze го изброява в предишни продукти. Официалният път на миграция е инверторът i950 . Това устройство копира поведението на серво 9300 с превключвател за съвместимост. Все пак няма заместител с код за същата поръчка.

Бърз контакт: sales@powergearx.com или +86 18030005825. Отговаряме бързо. Освен това, изпращаме в рамките на 12-24 часа.

Защо този модел се откроява

• Доказано серво управление: Полево-ориентираното управление (SC) осигурява висок динамичен отклик.
• Гъвкава обратна връзка: Входът за резолвер работи заедно с вход за мултиенкодер за инкрементални TTL/SinCos и абсолютни Hiperface енкодери.
• Вградена мрежова връзка: CAN системната шина носи интегрирани CANopen.
• Разширяеми комуникации: AIF слотът приема PROFIBUS DP, DeviceNet, INTERBUS или LECOM A/B модули.
• Компактен отпечатък: 350 x 78 x 250 мм и само 3.5 кг.
• Широк диапазон на напрежение: 3/PE променлив ток 320-528 V, 45-65 Hz или постоянен ток 460-740 V.

Технически спецификации

Основна идентичност

• Марка: Lenze
• Модел: EVS9321-ER
• Серия: Серво инвертори Global Drive 9300
• Тип модул: контролер на регистъра, вграден/проходим дизайн

Мощност и ток

• Номинална мощност на двигателя: 0.37 kW (4-полюсен асинхронен двигател, 400 V)
• Номинален изходен ток: 1.5 A номинално при честота на превключване 8 kHz
• Максимален изходен ток: 2.3 A при 8 kHz, 150% x В режим на претоварване
• Метод на контрол: сервоуправление, ориентирано към полето (SC)

Обхват, резолюция и точност на сигнала

• Аналогови входове: 2 канала, +/-10 V, превключваем 0-20 mA, 11 бита плюс знак
• Аналогови изходи: 2 канала, 9 бита плюс знак
• Цифрови входове: 6 общо, 1 активиране на контролера плюс 5 свободно задаваеми, ниво на PLC съгласно IEC 61131-2
• Цифрови изходи: 4, 50 mA на изход
• Честотен вход/изход: по две релси всяка, Sub-D 9-пинов
• Вход на преобразувател: Sub-D 9-пинов
• Вход на енкодера: мултиенкодер, инкрементален TTL/SinCos и абсолютен Hiperface

Температурен диапазон и устойчивост на околната среда

• Работна температура: 0 до +55 °C околна температура (размери 9321-9326, 0.37-11 kW)
• Намаляване на мощността: 2.5% на °C над +40 °C намаляване на изходния ток
• Температура на съхранение: -25 до + 55 ° C
• Относителна влажност: средно 85% относителна влажност, без конденз, климатичен клас 3K3 съгласно EN 50178
• Степен на защита: IP20
• UL статус: не е одобрен от UL

Електричество и имунитет

• Захранващо напрежение: 3/PE AC 320-528 V номинално, 45-65 Hz; DC 460-740 V алтернативно
• Загуба на мощност при 400 V: 100 W
• Устойчивост на шум: Цифрови входове/изходи на ниво PLC съгласно IEC 61131-2 и поддръжка на климатичен клас 3K3 осигуряват стабилна работа в индустриални шкафове

Физически данни

• Размери (В x Ш x Д): 350 х 78 х 250 мм
• Тегло: 3.5 кг

Комуникация и съвместимост

• Вградени портове: CAN системна шина (X4) и AIF интерфейс за автоматизация (X1) за клавиатура или комуникационен модул.
• Интегриран протокол: CANopen на системната шина.
• Допълнителни модули: PROFIBUS DP (EMF2133IB), DeviceNet (EMF2179IB), INTERBUS (EMF2113IB), LECOM A/B (EMF2102IB).
• Съвместимост на двигателя: синхронни серво двигатели, асинхронни серво двигатели и стандартни асинхронни двигатели.
• Бележка за миграцията: Ленце потвърждава, че i950 възпроизвежда поведението на серво 9300, използвайки превключвател за съвместимост, PROFIBUS модул i950 и библиотеката L_ICIP. Следователно, планирайте стъпка на реинженеринг, а не подмяна на плъгини.

Ръководство за инсталиране

• Монтирайте устройството вертикално в шкаф със свободен въздушен поток отгоре и отдолу.
• Дръжте вградения/проходния радиатор далеч от препятствия.
• Използвайте 3/PE AC 320-528 V захранване или DC 460-740 V, където е необходимо.
• Свържете резолвера или енкодера към 9-пиновия Sub-D вход преди включване.
• Свържете CAN шината към X4. След това задайте адреса на възела и скоростта на предаване.
• Монтирайте AIF модула на X1 само когато захранването е изключено.
• Спазвайте IP20: инсталирайте в корпус, далеч от прах и влага.
• Намалете изходния ток над +40 °C околна температура, за да защитите задвижването.

Пускане в експлоатация и поддръжка

• Използвайте клавиатурата на AIF интерфейса за бърза настройка на параметрите.
• Изпълнете ориентираната към полето автоматична настройка на сервоуправлението за свързания двигател.
• Проверете мащабирането на аналоговия вход: +/-10 V или 0-20 mA, 11 бита плюс знак.
• Проверете дали нивата на цифровия вход отговарят на очакванията на PLC IEC 61131-2.
• Регистрирайте CANopen параметрите за многократно въвеждане в експлоатация на линията.
• Почиствайте ребрата на радиатора по фиксиран график, тъй като устройствата IP20 събират прах.
• Проверявайте филтрите на вентилатора и шкафа при всеки интервал на обслужване.
• Архивирайте наборите от параметри преди каквато и да е промяна на фърмуера или модула.

Сертификати и статус на жизнения цикъл

• Проектиран по EN 50178 климатичен клас 3K3 за контрол на влажността и кондензацията.
• Цифровите входове/изходи отговарят на ниво IEC 61131-2 PLC.
• Не е одобрен от UL – проверете местните разпоредби преди монтажа.
• Стар статус: страницата с предишни продукти на Lenze е активна и по-новите поколения задвижвания заместват това устройство.
• Път на миграция към i950 е официално документирано от Ленце.
• Статус на одита: ОФИЦИАЛНО_ПОТВЕРЕН, последна проверка 2026-10.

Експертен преглед

EVS9321 -ER остава надежден избор за малки серво оси. Номиналната мощност от 0.37 kW и номиналният ток от 1.5 A са подходящи за леки задачи за позициониране. Междувременно, 150% претоварване при 2.3 A покрива кратки пикове. Ориентираното към полето управление осигурява плавен въртящ момент при ниска скорост. Също така, входът за множество енкодери спестява допълнителен хардуер. CANopen плюс AIF слотът опростяват окабеляването на шкафа. Имайте предвид обаче две ограничения: IP20 изисква чист корпус и устройството не е UL-сертифицирано. За нови конструкции първо проверете пътя на миграция към i950. За резервни части от по-стари модели, този модел е подходящ за директно свързване.

Прозрение на мениджъра

Сроковете за изпълнение решават за наследените проекти. EVS9321-ER поддържа съществуващите машини 9300 в експлоатация без пренареждане. Рискът е в доставката, а не в производителността. Затова, складирайте по една резервна част за всяка критична ос. Свържете я с документирано архивиране на параметрите. Ако машината има дълъг живот, планирайте паралелна миграция към i950. От търговска гледна точка, този модел печели с бърза подмяна и ниски усилия за интеграция. Изпратете данните за вашата машина на sales@powergearx.com и ние ще потвърдим монтажа в часовете.

Най-подходящо оборудване и приложения

• Малки опаковъчни машини с леки серво оси.
• Станции за етикетиране и маркиране, които изискват прецизен контрол на позицията.
• Машини за обработка на материали с кратки и бързи движения.
• Линии за обработка на текстил и тел с асинхронни серво двигатели.
• Проекти за модернизация, подменящи по-стари оси Lenze 9300.
• Тестови стендове, които се нуждаят от обратна връзка от резолвер и CANopen връзки.
• Резервни части за съществуващи производствени линии.

Опаковъчен списък и гаранция

• 1 х Ленце EVS9321-ER серво инвертор
• 1 x комплект продуктова документация
• 1 x защитна опаковка
• Гаранция: 12 месеца
• Време за изпращане: 12-24 часа след потвърждаване на поръчката
• Куриери: FedEx, UPS, DHL

Често задавани въпроси

В: EVS9321-ER директен заместител ли е на друг размер 9300?

A: Само в рамките на един и същ размерен клас. Размери 9321 и 9322 споделят посочените данни за размери и тегло. Винаги обаче сравнявайте номиналния ток и нуждите на енкодера, преди да ги разменяте.

В: Мога ли да използвам стандартен асинхронен двигател на това задвижване?

A: Да. Серво управлението, ориентирано към полето, поддържа стандартни асинхронни двигатели, не само серво двигатели.

В: Какви устройства за обратна връзка приема?

A: Резолвер на 9-пиновия Sub-D вход, плюс TTL/SinCos инкрементални и Hiperface абсолютни енкодери на мултиенкодерния вход.

В: Как да добавя PROFIBUS или DeviceNet?

A: Монтирайте съответстващия AIF модул: EMF2133IB за PROFIBUS DP, EMF2179IB за DeviceNet, EMF2113IB за INTERBUS, EMF2102IB за LECOM A/B.

В: Отговаря ли на изискванията на UL?

A: Не. Lenze посочва, че това устройство не е одобрено от UL. Затова първо проверете местните си електрически разпоредби.

В: Какво се случва над +40°C на околната среда?

A: Изходният ток трябва да се намали с 2.5% на °C. Максималната околна температура за този размер е +55 °C.

В: Поддържа ли се все още серията 9300?

A: Lenze го запазва на страницата с предишни продукти. Официалният път напред е i950 с превключвател за съвместимост, PROFIBUS модул и библиотека L_ICIP. Все още няма опция за същия код за поръчка.

В: От опит, кое се проваля първо в тази област?

A: Прах, блокиращ радиатора, и износени вентилатори на шкафа. Устройствата IP20 се нуждаят от чист въздушен поток. В резултат на това почиствайте ребрата и проверявайте филтрите при всяко посещение за сервизно обслужване.

В: Колко бързо можете да изпратите и как да потвърдя, че е подходящо?

A: Изпращаме в рамките на 12-24 часа с FedEx, UPS или DHL. Изпратете имейл на sales@powergearx.com или съобщение на +86 18030005825 с данните за вашия двигател и енкодер.

Изкупуването Guide

• Първо съгласувайте номиналния ток: 1.5 A номинален, 2.3 A пиков при 150%.
• Потвърдете типа на двигателя: синхронен серво, асинхронен серво или стандартен асинхронен.
• Преди да поръчате, посочете устройството за обратна връзка, тъй като входовете на резолвера и мултиенкодера се различават.
• Изберете мрежата сега: CANopen е вграден или добавете AIF модул за PROFIBUS, DeviceNet, INTERBUS или LECOM.
• Проверете температурата на шкафа и планирайте намаляване на номиналните мощности над +40 °C.
• Проверете UL статуса с вашия местен инспектор преди покупка.
• За нови машини, сравнете пътя на миграция към i950 с повторната употреба на резервни части.
• Поръчайте по един резервен елемент за всяка критична ос, за да намалите риска от престой.
