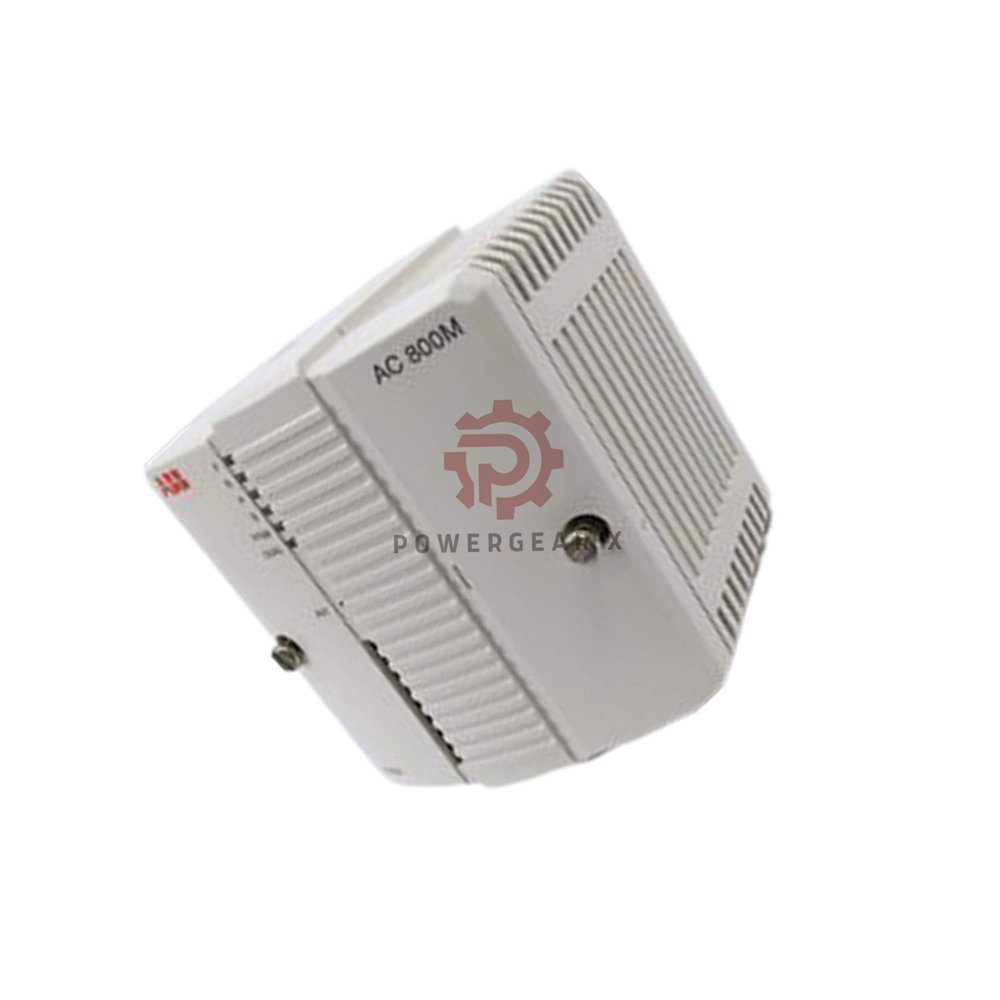

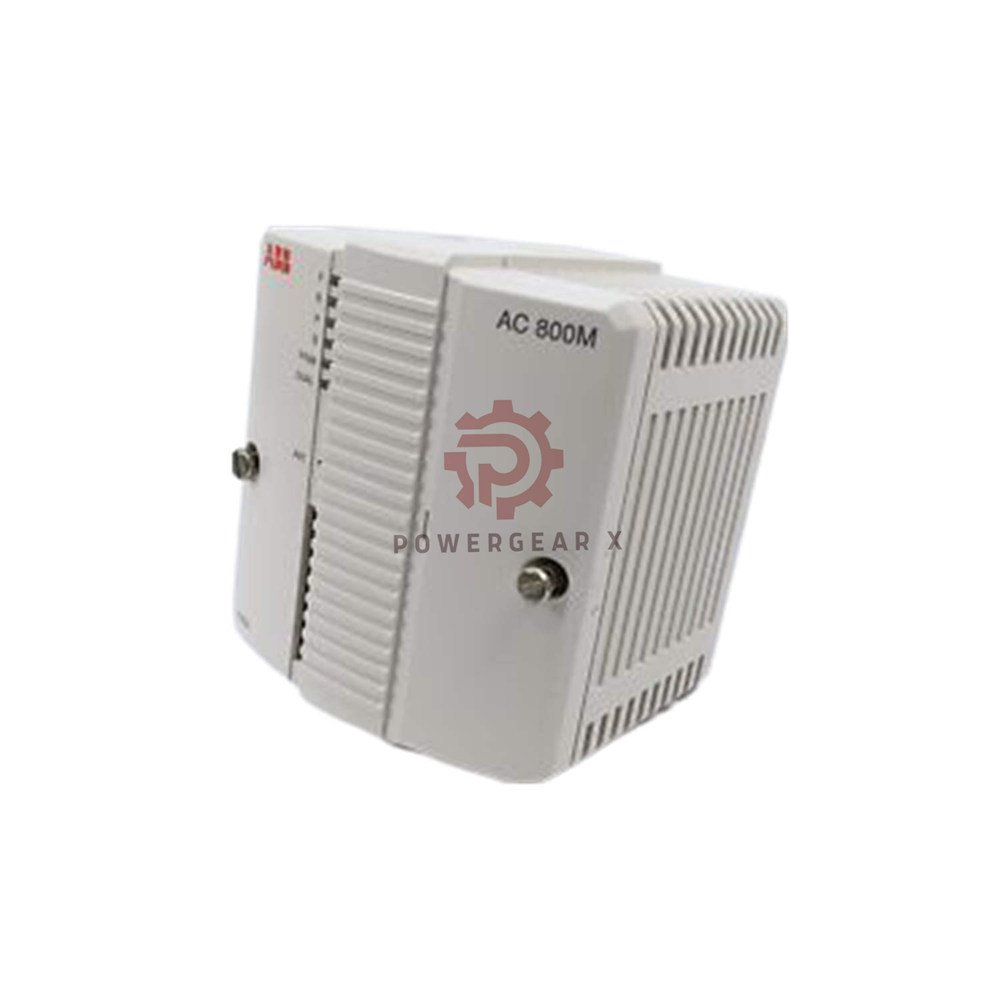

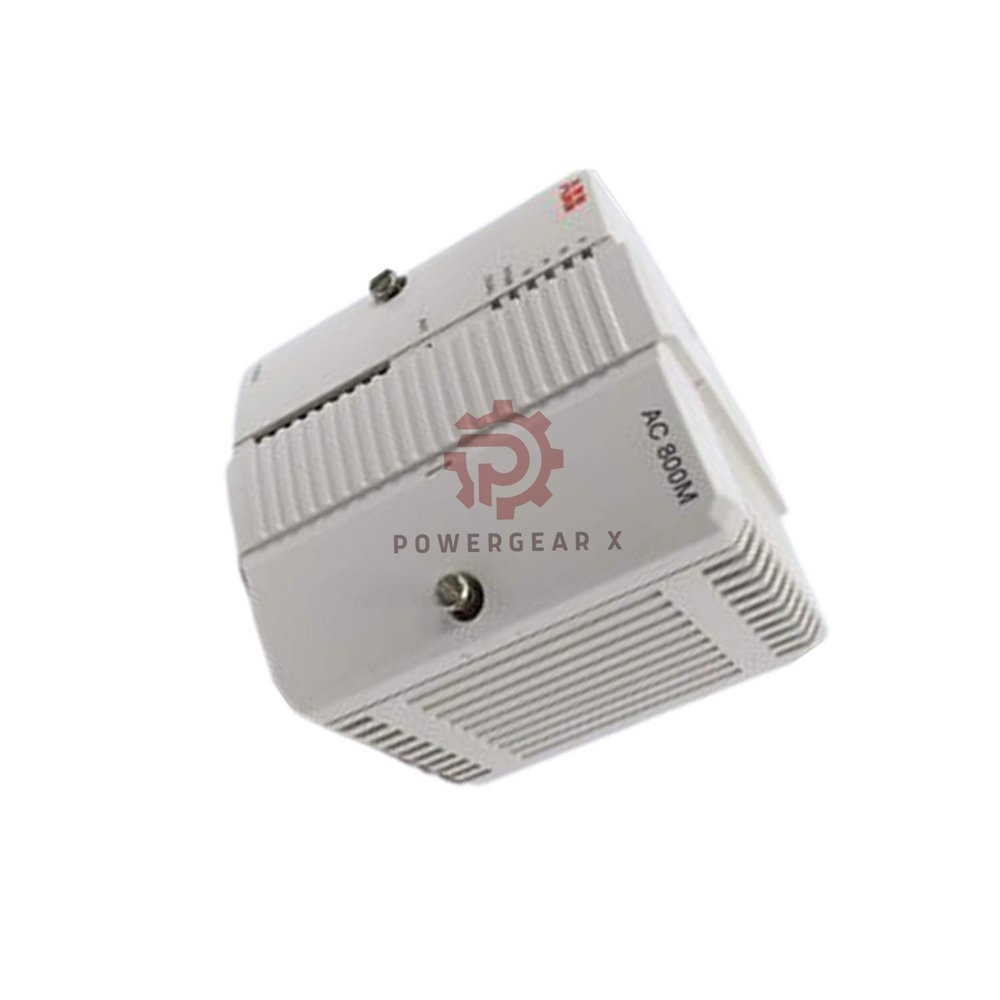

PM862K01 Кантролер ABB AC 800M 3BSE076940R1 – Гатовы да рэзервавання

Агляд прадукту

,en ABB PM862K01 (3BSE076940R1) — гэта магутны кантролер з сямейства AC 800M. Ён мае высокапрадукцыйны працэсар, рэзерваваныя парты Ethernet і модульную пашыральнасць. Распрацаваны для прамысловай аўтаматызацыі, ён забяспечвае надзейнае кіраванне з пашыранай дыягностыкай.

Асноўныя характарыстыкі і перавагі

• Сертыфікаваны ISA Secure — адпавядае самым высокім стандартам кібербяспекі.
• Убудаваная падтрымка рэзервавання для працэсара, шыны CEX і ўводу/вываду S800.
• Два порта Ethernet для рэзервовых падключэнняў да сеткі кіравання.
• Лёгкі мантаж на DIN-рэйку з унікальным механізмам засаўкі і блакіроўкі.
• Інтэрфейс CompactFlash для простага захоўвання і абнаўлення праграм.

Тэхнічныя характарыстыкі

Брэнд і серыя
  ├─ Марка: ABB (ASEA Brown Boveri) ├─ Серыя: Пераменны ток 800M └─ мадэль: PM862K01 (3BSE076940R1)

Працэсар і памяць
  ├─ Працэсар: MPC866 пры 67 МГц ├─ Агульная колькасць аператыўнай памяці: 32 МБ │ └─ Даступна для ўжывання: 23.521 МБ ├─ Флэш-памяць (прашыўка): 4 МБ └─ Флэш-памяць для захоўвання: Так (CompactFlash)

прадукцыйнасць
  ├─ 1000 булевых аперацый: 0.18 мс ├─ Час цыкла: Да 1 мс ├─ Прыкладанні на кантролер: 32 ├─ Праграмы на адну заяўку: 64 ├─ Дыяграмы для кожнага прыкладання: 128 └─ Задачы на ​​кантролера: 32

Камунікацыйныя інтэрфейсы
  ├─ Парты Ethernet (CN1, CN2): 2 раздымы RJ45, 10 Мбіт/с │ └─ пратакол: MMS і IAC ├─ Паслядоўныя парты:
  │ ├─ COM3: RS-232C, 75‑19200 бод, поўны RTS‑CTS │ └─ COM4: RS-232C, 9600 бод, ізаляваны (сэрвісны інструмент) ├─ Модулі шыны CEX: Да 12 │ └─ Ток харчавання: Макс. 2.4 А └─ Прапускная здольнасць модульнай шыны ўводу/вываду:
      ├─ Адзінарны PM862: Максімум 96 модуляў └─ Рэзервовы PM862: Максімум 84 модулі

Магутнасць і электрычнасць
  ├─ Напруга сілкавання: 24 В пастаяннага току (19.2–30 В пастаяннага току) ├─ Спажываная магутнасць: 210 мА тып. / 360 мА макс. ├─ Рассейваная магутнасць: 5.1 Вт тыпова / 8.6 Вт макс. ├─ Уваход рэзервовага харчавання: Так └─ Рэзервовая батарэя: Літыевая батарэя 3.6 В (убудаваная)

Экалогія і сертыфікацыя
  ├─ Працоўная тэмпература: ад +5 да +55 °C ├─ Тэмпература захоўвання: ад -40 да +70 °C ├─ вільготнасць: 5‑95% без кандэнсацыі ├─ Клас абароны: IP20 ├─ Абарона ад карозіі: G3 (ISA 71.04) ├─ Вышыня над узроўнем мора: 2000 м макс. ├─ сертыфікаты:
  │ ├─ Бяспечны ISA: Так │ ├─ Марскі: DNV‑GL │ ├─ Небяспечнае месцазнаходжанне: cULus, клас 1, зона 2 │ ├─ Марка CE: Так │ └─ RoHS/WEEE: Адпавядае патрабаванням └─ ЭМС: EN 61000-6-4, EN 61000-6-2

Механічны
  ├─ Памеры (ШхВхГ): 119 х 186 х 135 мм └─ Вага: 1200 г (2.6 фунтаў)

Усталёўка і сумяшчальнасць

• Мантаж: Простае мацаванне на DIN-рэйку — механізм слізгання і фіксацыі.
• Унікальны адрас Ethernet: Надрукавана на этыкетцы асновы TP830.
• Сумяшчальнасць праграмнага забеспячэння:
  • Сістэма 800xA 6.0.2 або больш позняя версія
  • Кампактны канструктар элементаў кіравання 6.0.0-1 або больш позняй версіі
• Гатова да рэзервавання: Падтрымлівае рэзерваванне працэсара, шыны CEX і S800 уводу/вываду.
• Пашырэнне модульнай шыны: Да 7 аптычных кластараў уводу/вываду (рэзерваваная канфігурацыя).

Дыягностыка і разумныя функцыі

• Святлодыёдныя індыкатары: Хуткая праверка стану харчавання, працы, памылак і сеткі.
• Кнопка INIT: Скіньце налады да заводскіх або ініцыялізуйце налады.
• Гадзіннік рэальнага часу: Акумулятарнае харчаванне, стабільнасць 100 праміле (дрыф ~1 гадзіна/год).
• Чарга падзей: Да 3000 падзей на аднаго OPC-кліента.
• Сінхранізацыя гадзінніка: Дакладнасць 1 мс паміж кантролерамі праз CNCP.

Тыповыя вобласці ўжывання

• Кіраванне працэсамі ў хімічнай, нафтагазавай прамысловасці.
• Вытворчасць электраэнергіі і водаачышчальныя станцыі.
• Вытворчыя лініі, якія патрабуюць высокай даступнасці.
• Марскія і афшорныя ўстаноўкі (сертыфікаваны DNV-GL).

Questions fréquemment posées

Пытанне: У чым розніца паміж PM862 і PM862K01?

A: PM862K01 (3BSE076940R1) — гэта стандартная нерэзерваваная версія. Суфікс «K01» паказвае на спецыфічную заводскую канфігурацыю — функцыянальнасць ідэнтычная базаваму PM862.

Пытанне: Ці магу я пазней мадэрнізаваць гэты блок для забеспячэння рэзервавання?

A: Так. PM862K01 падтрымлівае рэзерваванне пры спалучэнні з другім працэсарам, рэзерваванымі модулямі шыны CEX і кластарамі ўводу/вываду S800. Максімальны час пераключэння складае 10 мс.

Пытанне: Якія інструменты мне патрэбныя для налады гэтага кантролера?

A: Выкарыстоўвайце Compact Control Builder 6.0.0-1 або вышэйшую версію з System 800xA 6.0.2+. Падключэнне праз COM4 (ізаляваны службовы порт) або Ethernet.

Пытанне: Ці ўваходзіць карта CompactFlash у камплект?

A: Не. Інтэрфейс прадастаўляецца, але карта прадаецца асобна. Для надзейнасці выкарыстоўвайце прамысловае CompactFlash.

Пытанне: які гарантыйны тэрмін?

A: 12 месяцаў з моманту дастаўкі на вытворчыя дэфекты. Мы дастаўляем па ўсім свеце праз FedEx, UPS або DHL — з поўным адсочваннем.

Пытанне: Колькі модуляў уводу/вываду я магу падключыць?

A: Да 96 модуляў на Modulebus з адным працэсарам або 84 модулі ў рэзерваванай канфігурацыі. Выкарыстоўвайце аптычныя кластары для вялікіх адлегласцей.

Пытанне: Ці працуе ён у месцах з высокай вільготнасцю або агрэсіўнымі асяроддзямі?

A: Так. Ён вытрымлівае вільготнасць ад 5 да 95% без кандэнсацыі і адпавядае стандарту каразійнай устойлівасці ISA G3 — падыходзіць для жорсткіх прамысловых умоў.

Кіраўніцтва па выбары

• Выбірайце PM862K01 для стандартных прыкладанняў — пры неабходнасці пазней абнавіце працэсары да рэзервовых.
• Праверце версію праграмнага забеспячэння: патрабуецца System 800xA 6.0.2+.
• Для марскога выкарыстання сертыфікацыя DNV-GL уключана — без дадатковых выдаткаў.
• Карту CompactFlash трэба замовіць асобна (не ўваходзіць у камплект).
• Патрэбна больш уваходаў/вывадаў? Дадайце BC810/BC820 для секцыйнага пашырэння шыны CEX.

Пакет і гарантыя

• Ўключае ў сябе: Кантролер PM862K01 з базавай пласцінай і ўсталяванай батарэяй.
• Гарантыя: 12 месяцаў — гарантыя пакрывае дэфекты.
• Дастаўка: FedEx, UPS, DHL — хуткая глабальная дастаўка з адсочваннем.

Кантакт і падтрымка

• E-mail: sales@powergearx.com
• WhatsApp: + 86 18030005825
• Экспертная падтрымка па канфігурацыі, наладзе рэзервавання і ліквідацыі непаладак.
