330130-080-13-05 Bently Nevada | Браняваны кабель FluidLoc

агляд

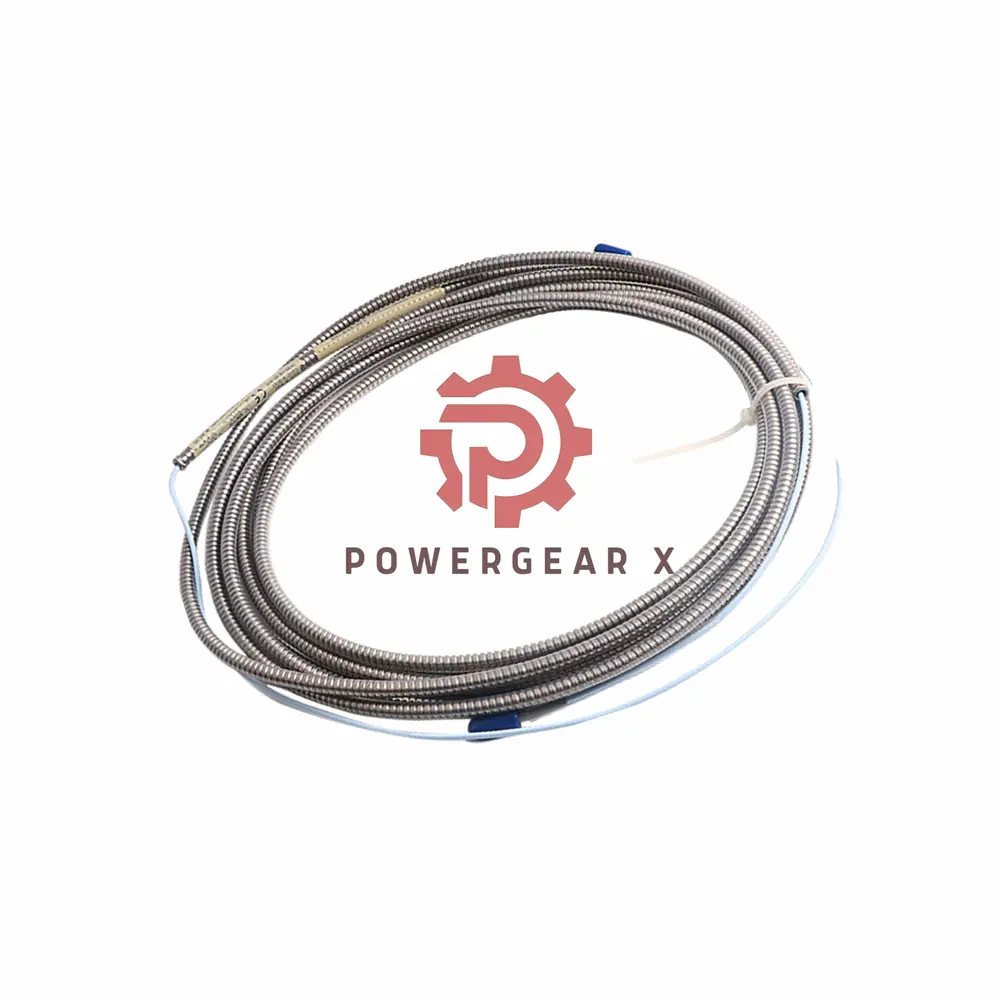

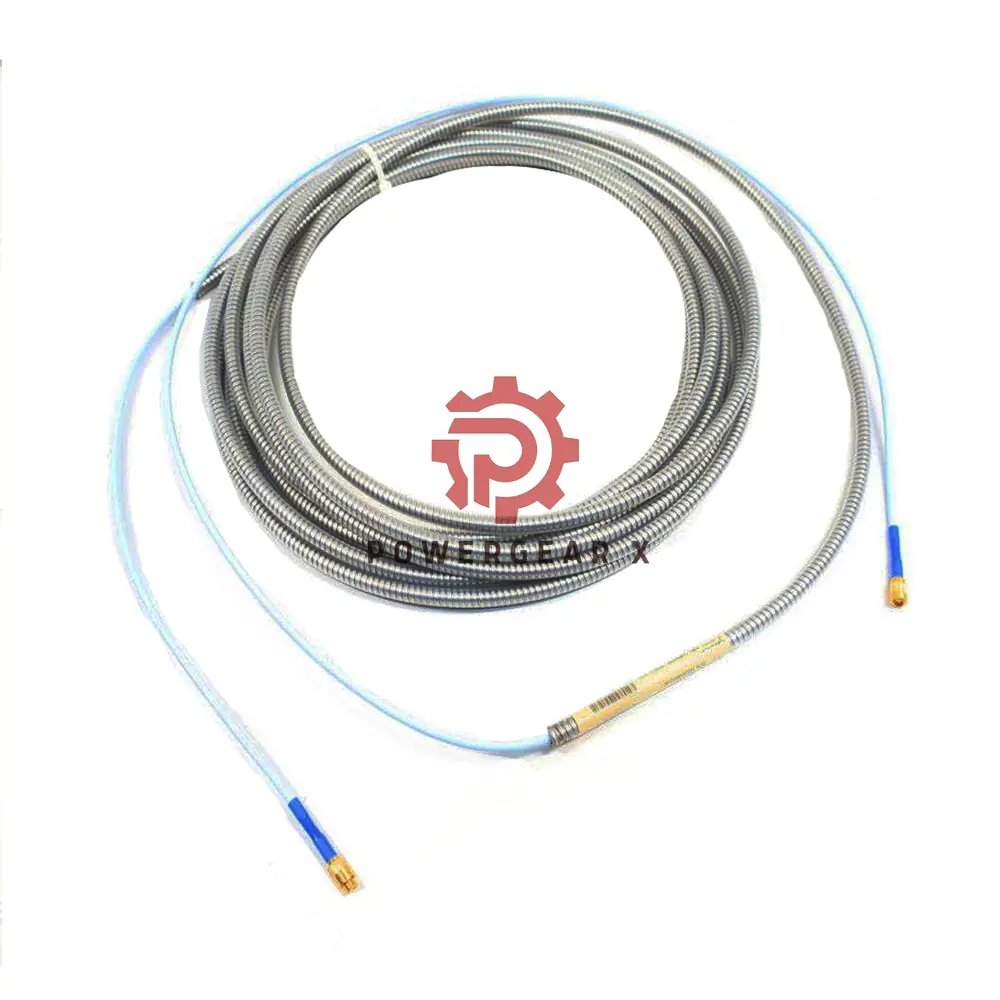

Падаўжальны кабель Bently Nevada 330130-080-13-05 прызначаны для датчыка набліжэння 3300 XL і распрацаваны для надзейнага выкарыстання ў прамысловых умовах. Гэты падаўжальны кабель мае даўжыню 8.0 метраў (26.2 фута) і ўключае ў сябе ахоўныя чахлы для раздыма, а таксама дадатковы кабель FluidLoc. Ён забяспечвае надзейнае і бяспечнае злучэнне і можа працаваць у розных прамысловых умовах. Маючы сертыфікаты ATEX, IECEx і CSA, гэты кабель адпавядае строгім стандартам бяспекі і прадукцыйнасці.

Асноўныя характарыстыкі:

• Зроблена ў ЗША
• Сертыфікат паходжання (COO) можна дадаць па запыце
• Варыянт даўжыні кабеля: 8.0 метраў (26.2 футаў)
• Абарона раздыма: Уключае опцыю Armored FluidLoc для павышэння трываласці
• сцвярджэнні: Сертыфікаваны CSA, ATEX, IECEx
• Вага: 103 г/м² (1.5 унцыі/фут)
• Агульная вага: 0.824 кг (0.6 фунта)

Тэхнічныя характарыстыкі кабеля:

• Намінальнае супраціўленне пастаяннаму току (RCORE):
  • 8.0 м: 1.76 ± 0.26 Ом (ад цэнтральнага правадніка да цэнтральнага правадніка)
• Намінальнае супраціўленне пастаяннаму току (RJACKET):
  • 8.0 м: 0.53 ± 0.11 Ом (ад вонкавага правадніка да вонкавага правадніка)
• Ёмістасць:
  • 69.9 пФ/м (21.3 пФ/фут) тыпова
• Патрабаванні да магутнасці:
  • Патрабуецца ад -17.5 В пастаяннага току да -26 В пастаяннага току з неўзгаральнай схемай
  • Максімальнае спажыванне: 12 мА
  • Працоўны дыяпазон: ад -23 В пастаяннага току да -26 В пастаяннага току з бар'ерамі
  • Праца пры напружанні вышэй за -23.5 В пастаяннага току можа паменшыць лінейны дыяпазон.

Варыянты раздыма і кабеляў:

• Браняваны FluidLocПрадухіляе ўцечку алею і вадкасці ўнутры кабеля
• Сіліконавая стужка: Альтэрнатыва ахоўным прыладам для раз'ёмаў (не рэкамендуецца пры ўздзеянні турбіннага алею)

Лінейны дыяпазон:

• 2 мм (80 мілі)
• Пачынаецца прыблізна на адлегласці 0.25 мм (10 міл) ад мэты
• Поўны лінейны дыяпазон: ад 0.25 да 2.3 мм (ад 10 да 90 міл)

Эксплуатацыйныя характарыстыкі:

• Распрацавана для сістэмы, якая складаецца выключна з кампанентаў 3300 XL
• Каліброўка прымяняецца да сталёвай мішэні AISI 4140
• Не прымяняецца для сістэм, адкалібраваных па іншых мэтах

Патрабаванні да ўстаноўкі:

• Палявая праводка:
  • Рэкамендаваны памер провада: ад 0.2 да 1.5 мм² (ад 16 да 24 AWG)
  • Выкарыстоўвайце экранаваны трыядны кабель і луджаную палявую праводку
  • Максімальная даўжыня кабеля: 305 метраў (1,000 футаў)
  • Зніжэнне сігналу на высокіх частотах для большых даўжынь

Часта задаваныя пытанні

Пытанне: Ці магу я выкарыстоўваць сіліконавую стужку ў якасці абароны раздыма?
A: Так, сіліконавая стужка ўваходзіць у камплект падаўжальнага кабеля, але яе выкарыстанне не рэкамендуецца для прымянення ў месцах, дзе ўздзейнічае турбіннае масла.

Пытанне: Якая максімальна дапушчальная даўжыня кабеля для палявой праводкі?
A: Максімальная даўжыня палявой праводкі паміж датчыкам Proximitor 3300 XL і маніторам складае 305 метраў (1,000 футаў).

Пытанне: Ці мае гэты падаўжальны кабель якія-небудзь сертыфікаты бяспекі?
A: Так, падаўжальны кабель 330130-080-13-05 мае сертыфікаты CSA, ATEX і IECEx для бяспекі ў небяспечных асяроддзях.

Для атрымання больш падрабязнай інфармацыі: 3300 XL Тэхнічны ліст сістэмы датчыка набліжэння 8 мм
