Product detayları
Baxış

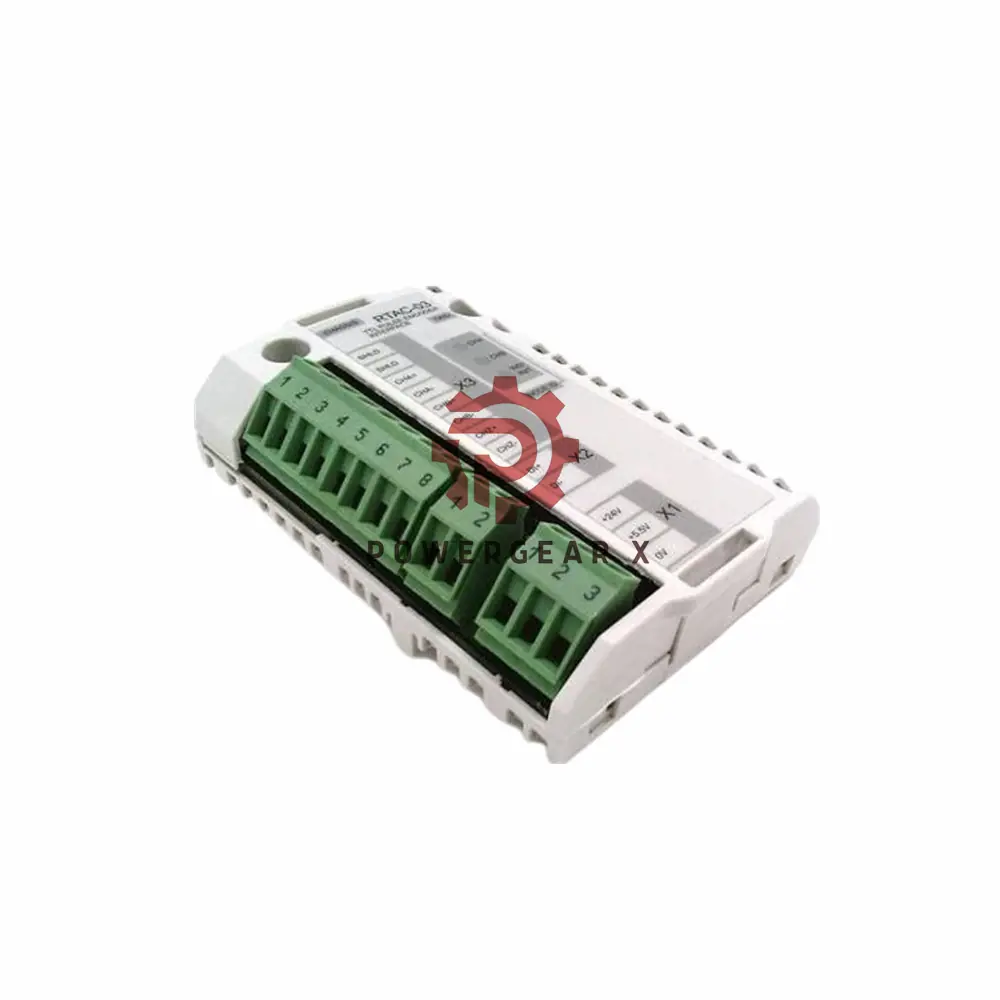

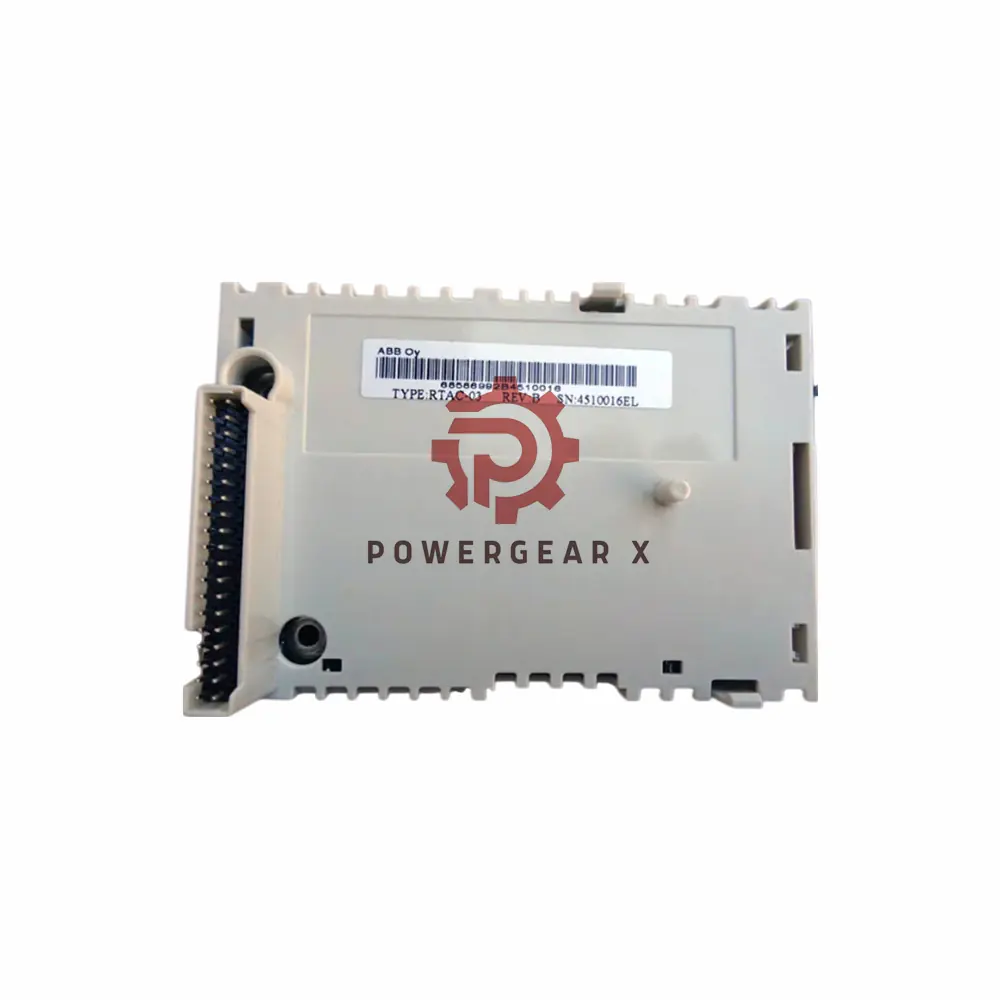

ABB RTAC-03 İmpuls Kodlayıcı İnterfeys Modulu, ABB sürücülərinin RMIO lövhəsinə və ya xarici Giriş/Çıxış Modul Adapterinə (AIMA-01) inteqrasiya üçün nəzərdə tutulmuşdur. O, güclü qoruma və uzunmüddətli performansla yüksək keyfiyyətli kodlayıcı interfeys imkanları təklif edir.
Texniki göstəricilər:
- modelABB tərəfindən hazırlanmış RTAC-03 Pulse Encoder İnterfeys Modulu
- Enkoder Gərginlik Çıxışı: 5.5V DC (300mA) və ya 24V DC (210mA), qısaqapanmadan qorunur və izolyasiya olunub.
- Maksimum Tezlik: 200 kHz
- Sürət Əlaqə Çözünürlüyü: 0.00305% (15 bit)
- Dəqiqlik: Milyonda 50 hissə (ppm)
- Rəqəmsal giriş: 24V məntiqi, mütləq maksimum gərginlik 30V və minimum -3V.
- Maksimum Güc istehlakı: 150mA (5V) + 300mA (24V)
- Həyat: Uzunmüddətli istismar müddəti təklif edən minimum 100,000 saat təxmin edilir.
- EMC uyğunluğu: EN 50081-2 və EN 50082-2 EMC standartlarına uyğundur.
Applications:
RTAC-03 İmpuls Kodlayıcı İnterfeys Modulu, aşağıdakı kimi yüksək sürətli geribildirim tələb edən tətbiqlər üçün idealdır:
- Sənaye avtomatlaşdırmasında hərəkət idarəetmə sistemləri.
- Robototexnikada yerləşdirmə sistemləri.
- İstehsal avadanlığı üçün yüksək dəqiqlikli ötürücülər.
- Avtomatlaşdırılmış maşınlarda kodlayıcı interfeysi.
FAQ:
- Hansı növ kodlayıcı dəstəklənir?
- RTAC-03, 5V və ya 10-30V təchizatı gərginliyi diapazonuna malik TTL tipli artan impuls kodlayıcıları üçün nəzərdə tutulmuşdur.
- Enkoder əlaqələri üçün maksimum kabel uzunluğu nə qədərdir?
- Maksimum kabel uzunluğu sürücünün aparat təlimatında göstərilib və bu da müxtəlif qurğularla uyğunluğu təmin edir.
- Enerji istehlakı tələbləri nələrdir?
- Modulun işləməsi üçün 5V-da 150mA və 24V-da 300mA tələb olunur.
- RTAC-03 modulu məntiqdən və yerdən təcrid olunubmu?
- Bəli, modul sistemin məntiqini elektrik pozuntularından qorumaq üçün izolyasiya xüsusiyyətinə malikdir.
Daha ətraflı məlumat üçün: EN_RTAC03_UM_A
