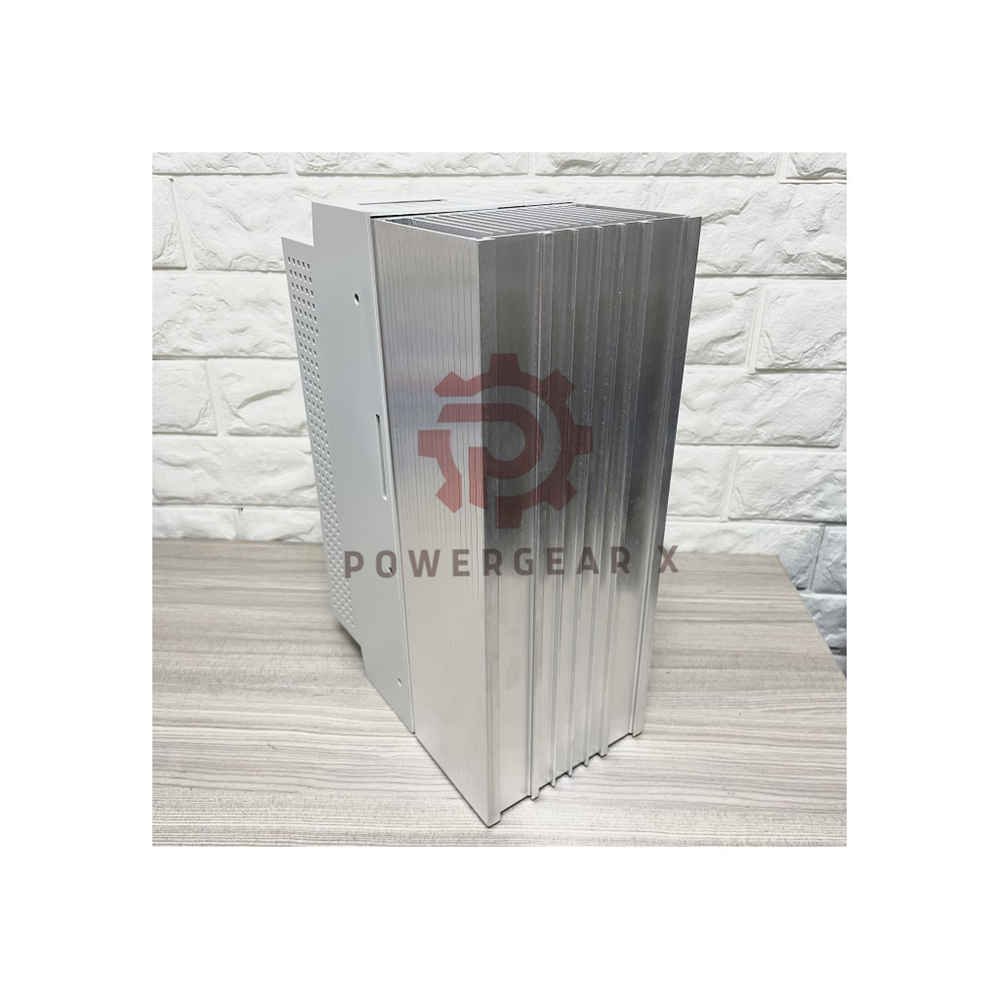

محول لينز 9300 فيكتور العاكس EVF9325-CVV003 بقدرة 5.5 كيلوواط، محرك لوحة باردة

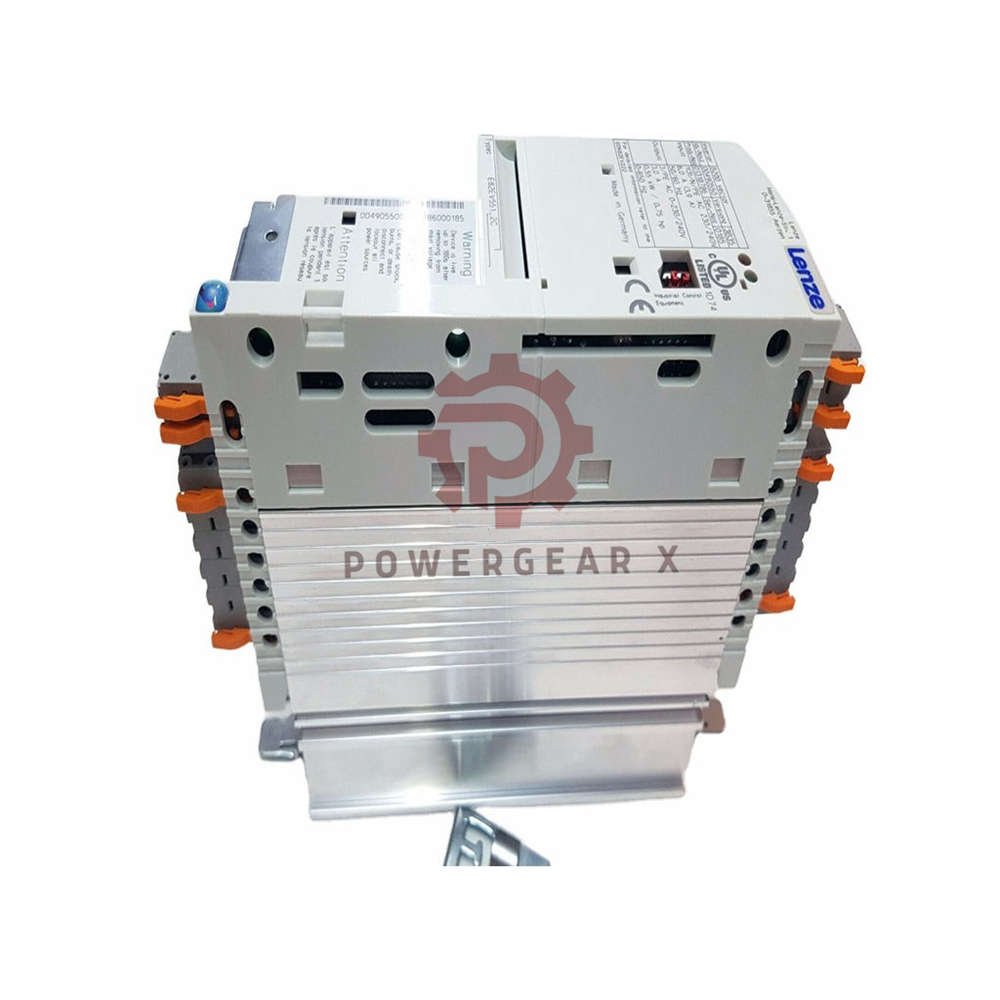

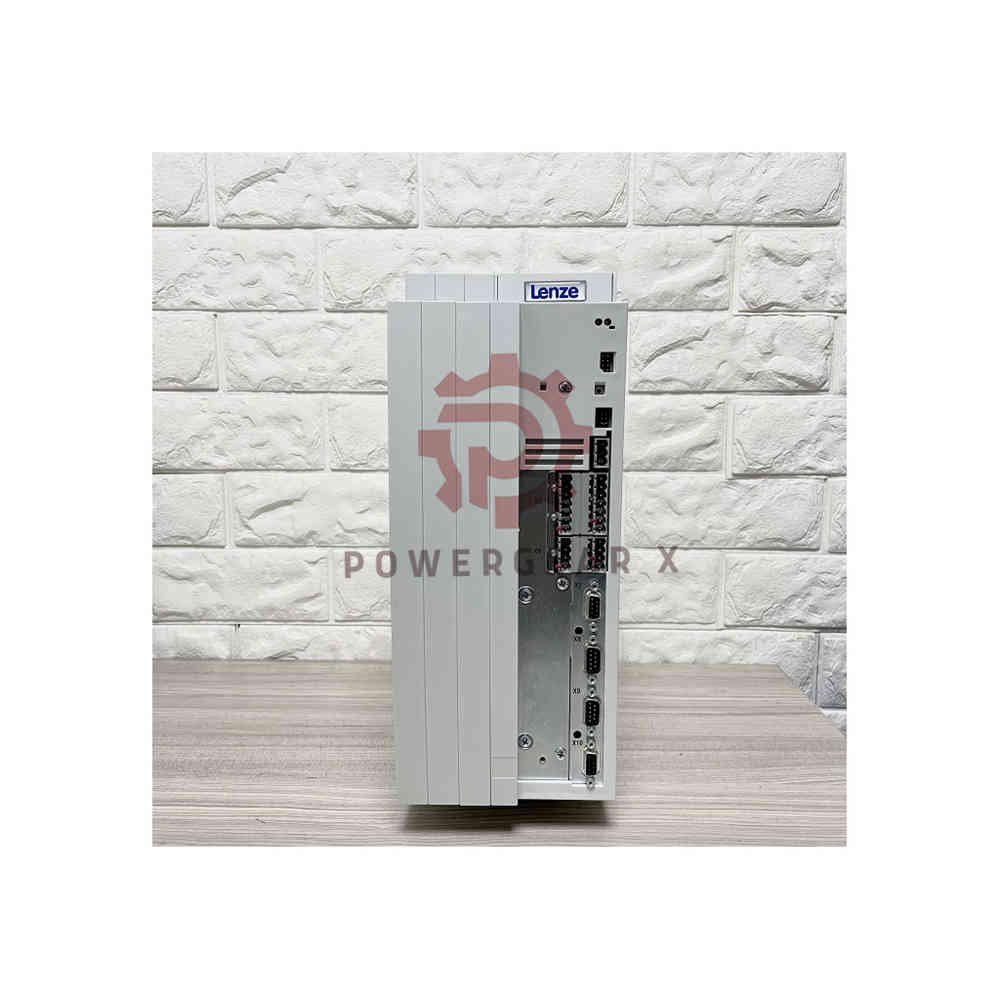

محول التردد المتجهي EVF9325-CVV003 من لينز 9300

EVF9325-CVV003 هو محول تردد ثلاثي الأطوار من سلسلة Lenze 9300 Vector . يتميز بتصميم لوحة تبريد، ويشير اللاحقة C إلى هذا التصميم. يوفر هذا المحول حملاً زائداً بنسبة 150% لمدة 60 ثانية. يمكنك اختيار التحكم V/f أو التحكم المتجهي بدون حساس. يقوم بتشغيل محرك غير متزامن رباعي الأقطاب بقدرة 5.5 كيلوواط على 3 تيار متردد 400 فولت. لا يحتوي الجهاز على مروحة داخلية، ويحتاج إلى مبرد خارجي. يُعد هذا المنتج من الإصدارات القديمة، مع إمكانية الترقية بسهولة إلى i950.

شجرة رمز النموذج

• EVF9325-CVV003
  • EVF — رمز عائلة محولات لينز
    • 9325 — حجم متجه 9300، فئة 5.5 كيلوواط
      • C — تركيب لوحة التبريد (بالدفع)، بدون مروحة مدمجة
        • VV — نسخة التحكم المتجهي مع خيار V/f
          • 003 — لاحقة متغير الطلب

معلومات تقنية

• العلامة التجارية: LENZE
• طراز: EVF9325-CVV003
• سلسلة: 9300 متجه
• النوع: محول تردد ثلاثي الأطوار، تصميم لوحة التبريد
• أوضاع التحكم: خاصية V/f؛ التحكم في سرعة ناقل الحركة بدون مستشعر
• الزائد: عزم دوران بنسبة 150% من العزم المقدر لمدة 60 ثانية
• قوة المحرك المقدرة: محرك غير متزامن رباعي الأقطاب بقدرة 5.5 كيلوواط، يعمل بتيار متردد 400 فولت
• التيار الخارج: 13.0 أمبير اسمي عند تردد تقطيع 8 كيلو هرتز
• أقصى تيار الإخراج: 19.5 أ لمدة 60 ثوانٍ
• خرج الطاقة: 9.0 كيلو فولت أمبير اسمي
• تردد المروحية: 2 أو 4 أو 8 أو 16 كيلوهرتز، قابلة للتعديل
• نطاق تردد الإخراج:
  • من 0 إلى 600 هرتز عند 16 كيلو هرتز
  • من 0 إلى 300 هرتز عند 8 كيلو هرتز
  • من 0 إلى 150 هرتز عند 2 كيلو هرتز
  • من 0 إلى 150 هرتز عند 4 كيلو هرتز للأحجام من 9321 إلى 9333
• امدادات التيار الكهربائي: 3/PE تيار متردد 320 إلى 528 فولت، 45 إلى 65 هرتز؛ مصدر تيار مستمر 460 إلى 740 فولت
• فقدان الطاقة: 210 W
• درجة حرارة التشغيل: مصمم للعمل في درجات حرارة من 0 إلى +40 درجة مئوية؛ ومن +40 إلى +55 درجة مئوية مع انخفاض في الأداء بنسبة 2.5% لكل درجة مئوية
• درجة حرارة التخزين: من -25 إلى +55 درجة مئوية؛ النقل من -25 إلى +70 درجة مئوية
• الرطوبة النسبية: متوسط ​​رطوبة نسبية 85%، بدون تكثف، الفئة 3K3 وفقًا للمعيار EN 50178
• تصنيف الحماية: IP20، NEMA 1
• الأبعاد (ارتفاع × عرض × عمق): 350 135 × × مم 168
• الوزن: كجم 6.1

التواصل

• المنافذ المدمجة:
  • واجهة أتمتة X1 AIF لوحدة ناقل المجال القابلة للتوصيل
  • ناقل النظام X4 CAN
  • مدخل مشفر تزايدي X8
• البروتوكولات: ناقل نظام CAN؛ وحدات ناقل المجال يتم توصيلها عبر AIF
  • LECOM-A/B RS232/485
  • بروفيبوس موانئ دبي
  • CANopen
  • شبكة جهاز
  • انتر باص
  • LON
• ناقل البيانات الميداني القياسي: لا يوجد أي تكامل؛ أضف وحدة نمطية على X1

دليل التثبيت

• قم بتركيب هيكل لوحة التبريد من خلال اللوحة. الهيكل لا يحتوي على مروحة.
• قم بتركيب مبرد خارجي. اتبع تعليمات المقاومة الحرارية الواردة في الدليل الرسمي.
• حافظ على درجة الحرارة المحيطة ضمن نطاق 0 إلى +40 درجة مئوية للحصول على التيار الكامل.
• خفض القدرة بنسبة 2.5% لكل درجة مئوية فوق +40 درجة مئوية حتى +55 درجة مئوية.
• مصدر الطاقة السلكي عند 3/PE AC 320 إلى 528 فولت، 45 إلى 65 هرتز، أو 460 إلى 740 فولت تيار مستمر.
• اضبط تردد التقطيع ليتناسب مع طول الكابل واحتياجاتك من حيث الضوضاء.
• قم بتوصيل أي وحدة ناقل بيانات ميداني بجهاز X1 قبل تشغيله.

سهولة التشغيل والصيانة

• اختر V/f للمضخات والمراوح البسيطة. اختر Vector للتحكم الأفضل في السرعة.
• يساعدك تردد المفرمة القابل للتعديل على تقليل ضوضاء المحرك أو خفض الخسائر.
• يحافظ تصميم اللوحة الباردة على الحرارة خارج الخزانة.
• تتيح لك وحدات ناقل البيانات الميدانية القابلة للتوصيل تغيير الشبكات دون الحاجة إلى محرك أقراص جديد.
• عدم وجود مروحة مدمجة يعني سحب غبار أقل وأجزاء متحركة أقل.

ملاحظات التوافق

• يناسب خزائن المتجهات 9300 التي تستخدم تركيب اللوحة الباردة.
• يعمل مع محركات غير متزامنة رباعية الأقطاب بقدرة 5.5 كيلو واط عند 3 تيار متردد 400 فولت.
• يعتمد اختيار ناقل المجال على وحدة AIF التي تقوم بتثبيتها.
• رمز الطلب القديم. لا يوجد بديل مباشر بنفس الرمز.
• مسار الترقية: محرك أقراص i950 مع وحدة PROFIBUS i950 أو مكتبة L_ICIP. تُدرج شركة Lenze محركات الأقراص 8200vector و9300 و8400 و9400 ضمن مجموعة ترقية i950.

الاعتماد والامتثال

• الفئة المناخية 3K3 وفقًا للمعيار EN 50178.
• تصنيف الحماية IP20، NEMA 1.
• الحالة: تم التحقق منها رسمياً، آخر فحص 2026-10.

قائمة التعبئة والضمان

• 1 × لينز EVF9325-CVV003 محول متجه 9300، تصميم لوحة التبريد
• الضمان: أشهر 12
• مدة التوصيل: 12-24 ساعة
• البريد السريع: FedEx، UPS، DHL

قارن مع النماذج ذات الصلة

• لينز 9300 فيكتور EVF9326-CVV003 — المقاس الأكبر التالي، تيار أعلى
• لينز 9300 فيكتور EVF9325-EVV003 — نسخة مثبتة على الحائط مزودة بمروحة
• سلسلة لينز i950 — هدف الهجرة الرسمي
• سلسلة لينز 8400 — عائلة محركات الأقراص المدمجة الأحدث
• سلسلة لينز 9400 — محرك سيرفو عالي الأداء ومحرك توجيه متجه

مراجعة الخبراء

يُعدّ محرك EVF9325-CVV003 خيارًا مثاليًا للخزائن ذات المساحات الضيقة. يعمل هيكله ذو اللوحة الباردة على دفع الحرارة إلى مُبرّد خارجي، مما يُحافظ على برودة اللوحة. كما يُتيح نظام التحميل الزائد بنسبة 150% لمدة 60 ثانية التعامل مع بدء التشغيل المفاجئ. ويُوفر نظام التوجيه المتجهي بدون مستشعر ثباتًا جيدًا للسرعة دون الحاجة إلى مُشفّر. ويُساعد تردد التقطيع القابل للتعديل على تقليل التشويش وتقليل طول الكابل. أما التحدي الرئيسي فيكمن في التبريد، لذا يجب اختيار مُبرّد خارجي مُناسب. لا يُمكن استبدال هذا المحرك بسهولة في خطوط الإنتاج الحديثة، لذا يُنصح بالتخطيط لاستخدام i950 إذا كنت بحاجة إلى دعم طويل الأمد. بالنسبة لرفوف التوجيه المتجهي 9300 الحالية، يُحافظ هذا المحرك على استمرارية عمل خطوط الإنتاج.

رؤية المدير

احتفظ بوحدة EVF9325-CVV003 واحدة في المخزن لوحدات التبريد الأساسية. قد يؤدي كونها من الطرازات القديمة إلى زيادة مدة التسليم. يضمن لك الضمان لمدة 12 شهرًا والشحن خلال 12-24 ساعة تقليل مخاطر توقف العمل. تغطي شركات FedEx وUPS وDHL معظم مواقع المصانع. تحقق من المبرد الخارجي ووحدة AIF قبل الطلب. تواصل مع sales@powergearx.com أو +86 18030005825 للاستفسار عن المخزون وخطة الترقية إلى i950.

أفضل الأجهزة والتطبيقات الملائمة

• مضخات ومراوح بمحركات غير متزامنة بقدرة 5.5 كيلو واط تعمل على 3 تيار متردد 400 فولت.
• سيور ناقلة تحتاج إلى حمولة زائدة بنسبة 150% لفترات الذروة القصيرة.
• خزائن ألواح التبريد ذات تدفق هواء داخلي محدود.
• الخطوط التي تستخدم ناقل نظام CAN أو PROFIBUS DP القابل للتوصيل أو CANopen أو DeviceNet.
• المصانع التي لا تزال تستخدم 9300 وحدة من وحدات التحكم في المتجهات وتحتاج إلى قطع غيار.

الأسئلة الشائعة

• س: هل يحتوي محرك الأقراص على مروحة مدمجة؟
  ج: لا. يشير الحرف C إلى تصميم لوحة التبريد. يجب عليك تركيب مبرد خارجي.
• س: هل يمكنني تشغيل التيار الكامل عند درجة حرارة 50 درجة مئوية؟
  ج: لا. عند تجاوز درجة الحرارة +40 درجة مئوية، يتم تخفيض القدرة بنسبة 2.5% لكل درجة مئوية. يحتاج التيار الكامل إلى نطاق درجة حرارة من 0 إلى +40 درجة مئوية.
• س: كيف أضيف PROFIBUS DP؟
  ج: قم بتوصيل وحدة PROFIBUS DP بمنفذ X1 AIF. لا يوجد ناقل بيانات مدمج بشكل قياسي.
• س: هل يتوفر بديل بنفس الرمز؟
  ج: لا. يصنف لينز هذا الكود على أنه قديم. المسار الرسمي هو i950 مع وحدة PROFIBUS أو مكتبة L_ICIP.
• س: ما هو تردد المروحية الذي يجب أن أبدأ به؟
  ج: ابدأ بتردد 8 كيلوهرتز لتيار اسمي 13.0 أمبير. انتقل إلى 16 كيلوهرتز فقط إذا كنت بحاجة إلى خرج بتردد 600 هرتز وتقبل تيارًا أقل.

دليل الشراء

• تأكد من تركيب لوحة التبريد وحجم المبرد الخارجي.
• قم بمطابقة قدرة المحرك عند 5.5 كيلو واط و3 تيار متردد 400 فولت.
• اختر وحدة ناقل البيانات الميداني AIF التي تحتاجها شبكتك.
• تحقق من تردد الإخراج الذي تحتاجه مقابل جدول المروحية.
• خطط لدعم الأنظمة القديمة أو عملية الترقية إلى نظام i950.
• أَسال sales@powergearx.com or +86 18030005825 بخصوص الضمان، وخيارات الشحن والتوصيل.
