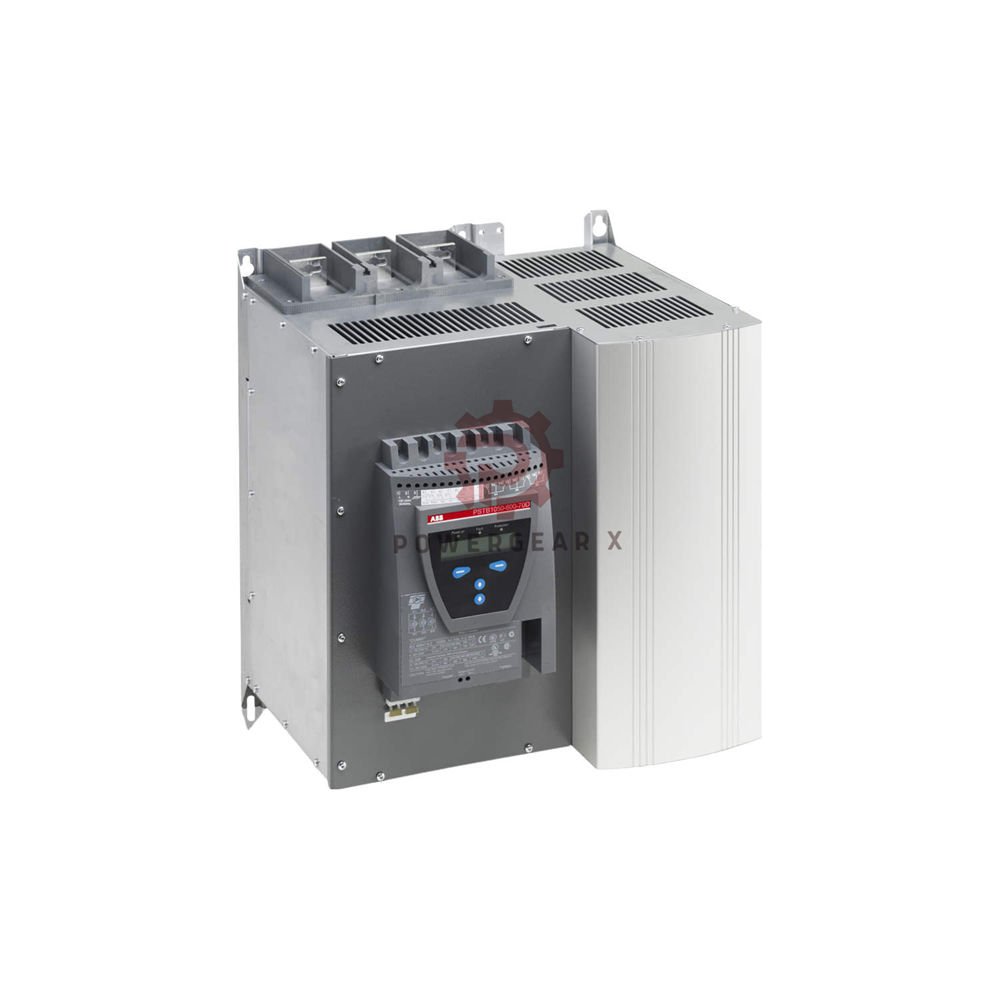

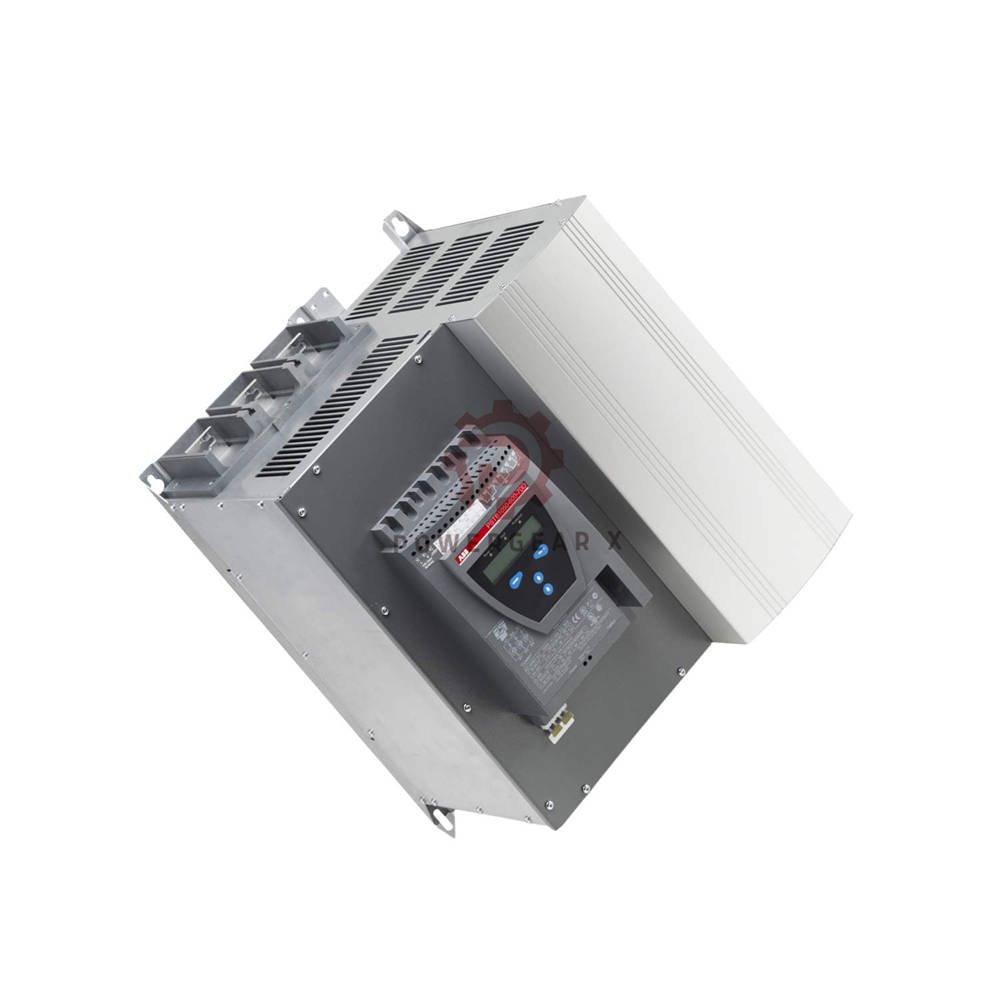

PSTB720-600-70 ABB Sagte Aansitter 720A | 400kW/710kW Motorbeheer

Produk Opdrag

• PSTB720-600-70 is 'n hoëprestasie sagte aansitter van ABB.
• Gegradeer vir hoofspannings van 208 tot 600 V AC.
• Lewer 720 A deurlopende stroom (inlynverbinding).
• Geïntegreerde elektroniese oorbelastingbeskerming verseker motorveiligheid.
• Gebou vir swaar industriële toepassings.

Belangrikste kenmerke

• Hoë aanvangskapasiteit: 3x Ie vir 15 sekondes.
• Binne-delta-verbinding ondersteun tot 1247 A.
• Diensfaktor van 115% vir oorbelastingtoestande.
• Verstelbare aanvanklike spanning: 30–70%.
• Stroomlimiet van 1.5 tot 7x Ie.
• Oprittyd: 0–120 sekondes.
• Groen (gereed), geel (beskerming), rooi (fout) LED's.
• Geïntegreerde omleidings- en foutseinrelais.
• Analooguitsette: 0–10 V, 0–20 mA, 4–20 mA.

Tegniese spesifikasies

• Merk: FIG
• model: PSTB720-600-70
• Produk ID: 1SFA894018R7000
• Gegradeerde bedryfspanning: 208 … 600 V AC
• Beheer toevoerspanning: 100 … 250 V AC, 50/60 Hz
• Gegradeerde krag (in lyn): 400 kW by 400 V, 500 kW by 500 V
• Binne-delta krag: 710 kW by 400 V, 880 kW by 500 V
• Frekwensie: 50 / 60 Hz
• Omgewingstemperatuur: 0 … +50 °C (werking), -25 … +70 °C (berging)
• Beskermingsgraad: IP00 (hoofterminale)
• Terminale: Stawe (hoof), styf 2.5 mm² (beheer)
• Draaimoment: 45 N·m (hoof), 0.5 N·m (beheer)
• Kommunikasie: Veldbusprop (standaard)
• Aantal beginne per uur: 10 teen 3.5x Ie vir 7 sek (50% AAN/AF)
• Gewig: 55 kg
• Dimensions: 436 x 515 x 381 mm (B x H x D)

Installasie en verenigbaarheid

• Monteer op 'n plat, vertikale oppervlak met voldoende ventilasie.
• Hoofstroombaanstawe: gatdiameter 12.5 mm, staafgrootte 40×6 mm.
• Beheerkring: rigied 1 x 2.5 mm² of 2 x 1.5 mm².
• Versoenbaar met standaard industriële motorbeheerpanele.
• Werk met ABB FieldBusPlug vir maklike integrasie.
• Ontwerp vir inlyn- of binne-delta-motorverbindings.

Ontfouting en Onderhoud

• LED-aanwysers vereenvoudig statuskontroles en foutopsporing.
• Analooguitsette maak afstandmonitering van stroom en spanning moontlik.
• Maklike toegang tot beheerterminale vir vinnige bedradingskontroles.
• Sagteware-gebaseerde oprit- en stroomlimietaanpassings.
• Periodieke visuele inspeksie van terminale en verkoelingswaaiers.
• Geen spesiale gereedskap benodig vir roetine-onderhoud nie.

Omgewing & Sertifisering

• RoHS-voldoenend (verklaring 1SFC132035D0201).
• CE-verklaring beskikbaar (1SFA1-76).
• Sjabloon vir die rapportering van konflikminerale (CMRT) ingesluit.
• WEEE-kategorie: Groot toerusting (＞50 cm).
• Bedryfstemperatuur: 0 tot +50 °C.
• Bergingstemperatuur: -25 tot +70 °C.
• ETIM 9: EC000640 – Sagte aansitter.
• eKlas V11.0: 27370907.

Pakket en Logistiek

• Afmetings van die pakket: 500 x 600 x 460 mm.
• Bruto gewig: 67 kg.
• Elke pakkie bevat 1 eenheid.
• EAN: 7320500255667.
• Gelewer: 12–24 uur versending via FedEx, UPS of DHL.
• Doeanetarief: 8503009999.

Waarborg en ondersteuning

• 12-maand waarborg teen vervaardigingsfoute.
• Tegniese ondersteuning beskikbaar via e-pos of telefoon.
• Vinnige vervangings- en hersteldienste.
• Oorspronklike bron: https://www.powergearx.com/

Deskundige oorsig

• “Die PSTB720-600-70 bied robuuste aansitprestasie vir groot motors.”
• "Sy interne delta-vermoë verminder lynstroomspanning aansienlik."
• “Die elektroniese oorbelastingbeskerming is presies en betroubaar.”
• "Ideaal vir pompe, waaiers, kompressors en swaar vervoerbande."
• “Eenvoudige inbedryfstelling en duidelike diagnostiek bespaar stilstandtyd.”

Bestuurder se Insig

• “Hierdie sagte aansitter verminder meganiese skok en verleng die motor se lewensduur.”
• “Die diensfaktor van 115% bied ekstra veiligheidsmarge.”
• “FieldBusPlug maak maklike integrasie in bestaande outomatisering moontlik.”
• "Koste-effektiewe oplossing vir hoë-krag toepassings."
• “Gesteun deur ABB se wêreldwye diensnetwerk.”

aansoeke

• pompe: Sentrifugale, positiewe verplasing en dompelbare.
• Waaiers en waaiers: Aksiale, sentrifugale en geïnduseerde trek.
• Kompressors: Skroef, suierwerkend en sentrifugaal.
• Transportbande: Band-, rol- en skroeftransporteurs.
• Mengers en roerders: Industriële mengtoerusting.
• Brekers en meulens: Mynbou en aggregaatverwerking.

Algemene vrae (FAQ)

• • Q: Wat is die maksimum motorkrag wat hierdie sagte aansitter kan hanteer?
  • A: Inlyn: 400 kW teen 400 V, 500 kW teen 500 V. Binne-delta: 710 kW teen 400 V, 880 kW teen 500 V.

• • Q: Kan ek dit met 'n 600 V-toevoer gebruik?
  • A: Ja, die hoofstroombaan is gegradeer vir 208–600 V WS.

• • Q: Watter beheerspanning word benodig?
  • A: 100–250 V WS, 50/60 Hz. GS-werking teen 24 V word ook ondersteun.

• • Q: Hoe pas ek die beginparameters aan?
  • A: Gebruik die ingeboude potensiometers vir die aanvanklike spanning, oprittyd en stroomlimiet.

• • Q: Het dit ingeboude oorbelastingbeskerming?
  • A: Ja, elektroniese oorbelastingbeskerming is standaard.

• • Q: Hoeveel keer per uur word wegspring toegelaat?
  • A: Tot 10 aanskakelings per uur teen 3.5x Ie vir 7 sekondes met 50% AAN/AF tyd.

• • Q: Watter kommunikasieprotokolle word ondersteun?
  • A: FieldBusPlug bied standaardkonnektiwiteit aan die meeste outomatiseringsnetwerke.

• Q: Wat is die omgewingstemperatuurreeks?
• A: Bedryf: 0 tot +50 °C; Berging: -25 tot +70 °C.

Keusehandleiding

• Pas die motor se volle lasstroom (FLC) by die sagte aansitter se Ie-gradering aan.
• Kies inlynverbinding vir standaardinstallasies.
• Gebruik binne-delta vir hoër krag of verminderde lynstroom.
• Verifieer die beheerspanningsverenigbaarheid (100–250 V AC of 24 V DC).
• Oorweeg omgewingstemperatuur en verkoelingsvereistes.
• Kies die FieldBusPlug-variant indien netwerkintegrasie benodig word.
• Maak seker dat daar genoeg monteringsruimte (436 x 515 x 381 mm) en gewig (55 kg) is.
• Hersien begin/stop siklusse per uur vir jou toepassing.
