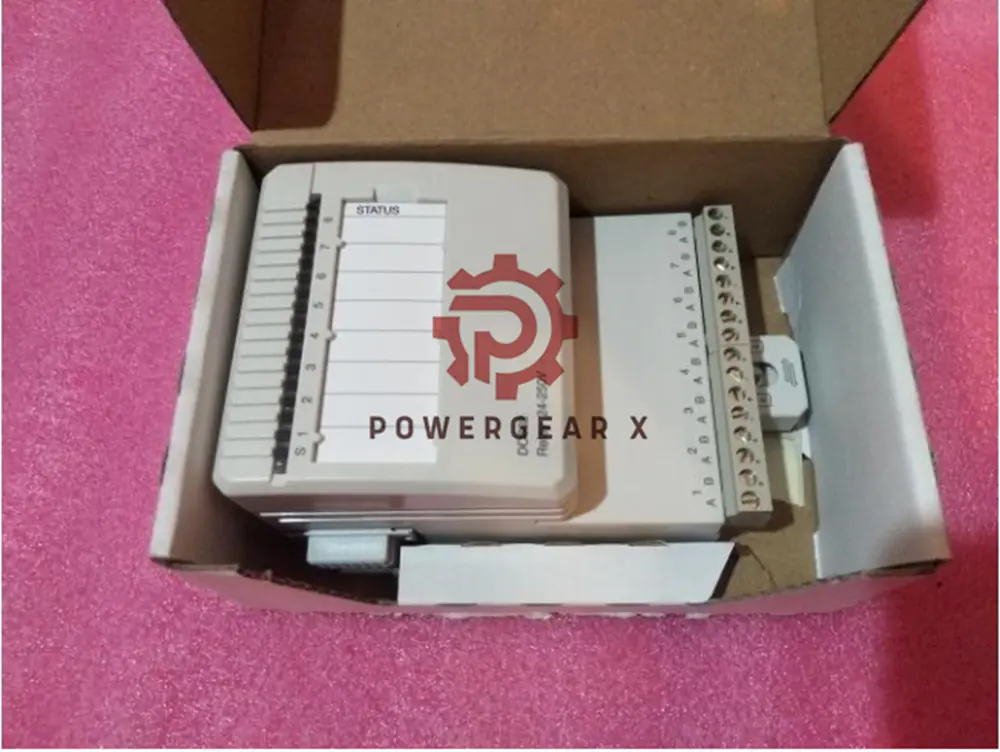

Модуль цифрового вывода ABB DO802

Обзор

Цифровой модуль вывода DO802 представляет собой 8-канальный релейный выходной модуль, предназначенный для Система ввода-вывода S800. Он создан для обработки 24 – 110 В постоянного тока/250 В переменного тока релейные выходы с Нормально разомкнутый (НЕТ) Контакты. Этот универсальный модуль идеально подходит для приложений, требующих надежного управления выходным сигналом, предлагая оптическая изоляция и индикаторы состояния для каждого выходного канала. Модуль DO802 поддерживает расширенный спектр приложений благодаря своей прочной конструкции и способности управлять высокими требованиями к напряжению и току. Он особенно подходит для управления промышленным оборудованием, сигнализациями или системами дистанционной сигнализации в средах автоматизации.

Технические характеристики

• Бренд: АББ
• Модель: DO802
• Каналы: 8
• Тип вывода: Реле (нормально разомкнутое)
• Диапазон напряжения: 24 – 110 В постоянного тока/250 В переменного тока
• Ток нагрузки: Макс. 2 А, Мин. 5 мА
• Максимальная мощность торможения:
  • переменный ток: 500 ВА
  • постоянный ток: 60 Вт
• Максимальная длина кабеля:
  • постоянный/переменный ток: 600 метров (656 ярдов)
• Время забирать: Макс. 10 мс
• Время выпуска: Макс. 6 мс
• Количество операций в час: Макс. 1000
• Механический срок службы: > 20 x 10⁶ операций
• Электрический срок службы (при 30 В постоянного тока / 250 В переменного тока): > 0.16 x 10⁶ (при 2 А резистивной нагрузке)
• Потребление тока (Modulebus):
  • 5 В: 70 мА
  • 24 В: 80 мА
• Рассеяние мощности: 2.2 Вт
• Надзор за электроснабжением: Монитор преобразователя мощности реле 24/12 В
• Isolation: Индивидуально изолирован от земли
• Номинальное напряжение изоляции: 250 V
• Напряжение испытания диэлектрика: 2000 В переменного тока
• Размеры провода:
  • Одножильный: 0.05–2.5 мм² (30–12 AWG)
  • Многожильный: 0.05-1.5 мм² (30-12 AWG)
• Рекомендуемый крутящий момент: 0.5–0.6 Нм
• Длина зачистки: 6-7.5 мм (0.24-0.30 дюйма)

FAQ

1. Какое максимальное напряжение может выдержать DO802? DO802 может выдерживать максимальное напряжение 250 В переменного тока и 110 В постоянного тока для релейных выходов.
2. Может ли модуль DO802 выдерживать высокие токовые нагрузки? Да, он может выдержать до 2 непрерывного выходного тока на канал.
3. Какую максимальную длину кабеля поддерживает модуль DO802? Модуль поддерживает максимальная длина кабеля 600 метров (656 ярдов) для приложений как переменного, так и постоянного тока.
4. Каков ожидаемый срок службы модуля? DO802 предлагает механический ресурс более 20 миллионов операций и Электрический срок службы более 0.16 млн операций при 2 А резистивный.
5. Можно ли предварительно настроить выходы на случай ошибки? Да, OSP Функция позволяет устанавливать выходы в предопределенное состояние в случае обнаружения ошибки.

Более подробную информацию можно найти в официальном техническом описании: Модули_ввода_вывода_и_терминальные_устройства_S800
