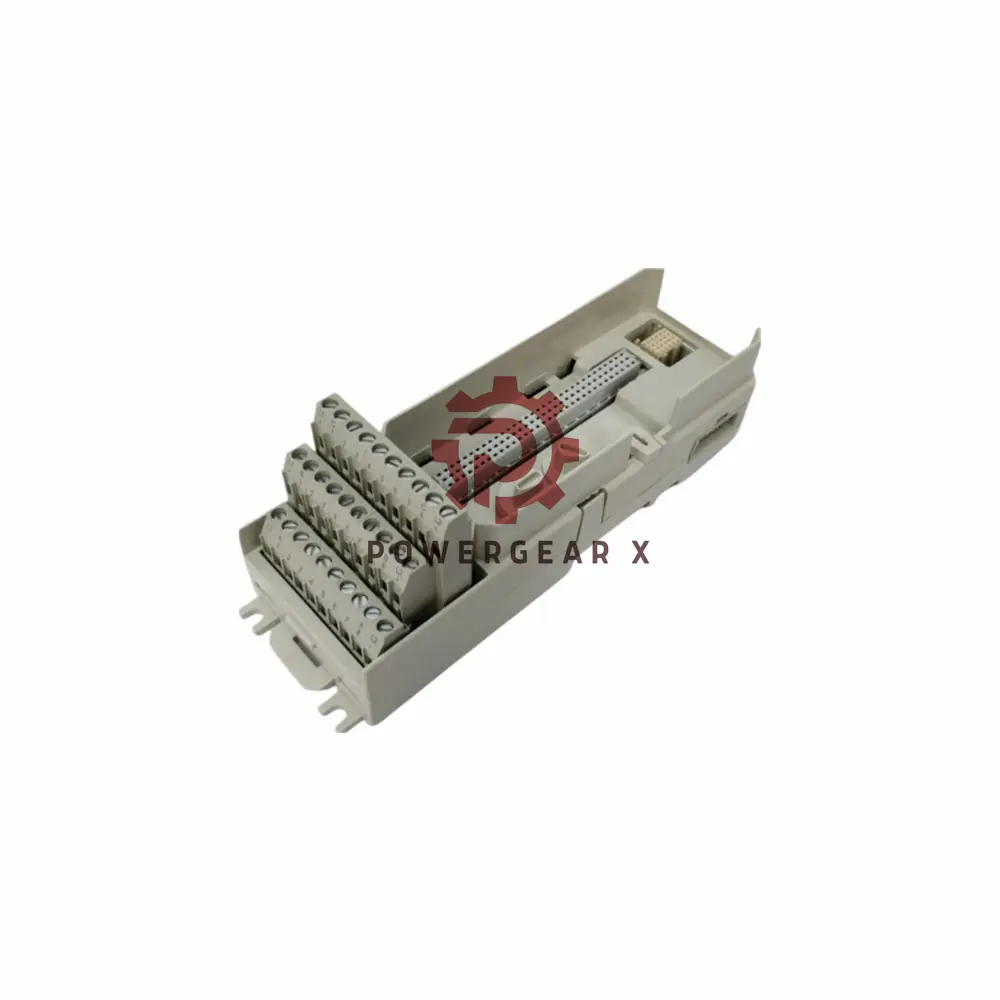

ABB TU810/TU810V1 kompaktiškas MTU

Apžvalga

Geriausios ABB TU810/TU810V1 kompaktiškas modulio nutraukimo blokas (MTU) yra esminis S800 įvesties/išvesties sistemos komponentas, skirtas supaprastinti įvairių įvesties ir išvesties modulių lauko laidų jungtis. Šis 16 kanalų MTU palaiko kompaktiškas instaliacijas ir užtikrina patikimą veikimą dėl tvirto mechaninio kodavimo, saugių modulių fiksavimo mechanizmų ir modulinio suderinamumo su plačiu ABB įvesties/išvesties modulių asortimentu.

Techninės specifikacijos

• Prekės ženklas / modelisABB TU810/TU810V1
• Kanalai16 įvesties/išvesties kanalų su iki 2 proceso įtampos jungtimis.
• Vardinė įtampaMaksimali 50 V įtampa, tinka pramoninėms reikmėms.
• Dabartinis pajėgumas:
  • 2 A vienam įvesties/išvesties kanalui.
  • 5 A kiekvienai proceso įtampos jungtiai (L+).
• Modulių magistralės paskirstymasPalaiko iki 1.5 A esant 5 V ir 24 V įtampai.
• Vielos dydžiai:
  • Kieta: 0.2–4 mm².
  • Daugialypė viela: 0.2–2.5 mm² (24–12 AWG).
  • Rekomenduojamas sukimo momentas: 0.5–0.6 Nm.
  • Juostelės ilgis: 7 mm.
• Matmenys: 64 mm plotis × 64 mm gylis × 170 mm aukštis.
• Svoris: 0.17 kg (0.37 svaro).
• Apsauga ir izoliacija:
  • IP20 apsaugos klasė.
  • Nominali izoliacijos įtampa: 50 V.
  • Dielektrinio bandymo įtampa: 500 V AC.
• Įrangos klasėI klasė pagal IEC 61140 (apsaugota nuo įžeminimo).

DUK

1. Kokie ABB įvesties/išvesties moduliai yra suderinami su TU810/TU810V1?
Šis MTU palaiko įvairius ABB modulius, įskaitant AI810, AO815, DI811, DO880 ir DP820.

2. Ar galinę plokštę galima pakeisti eksploatacijos metu?
Taip, viršutinę MTU dalį galima nuimti ir pakeisti net veikiančioje sistemoje.

3. Kaip veikia mechaninė raktų sistema?
Du klavišai siūlo 36 derinius, skirtus mechaniškai konfigūruoti MTU, užkertant kelią neteisingam modulio įdėjimui.

4. Kokia yra maksimali vardinė TU810/TU810V1 įtampa?
MTU palaiko iki 50 V vardinę izoliacijos įtampą.

Dėl išsamesnės informacijos žr. oficialų duomenų lapą: S800_I_O_Moduliai_ir_Galiniai_Įtaisai
