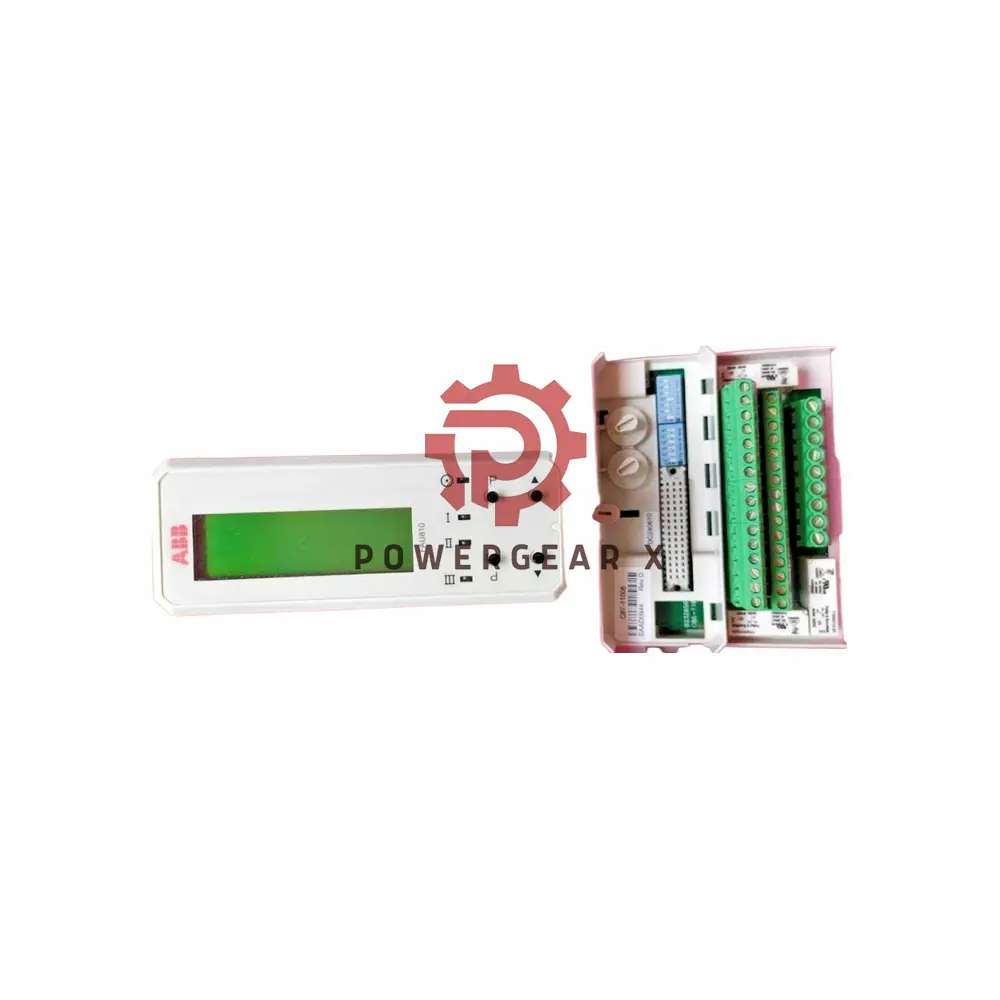

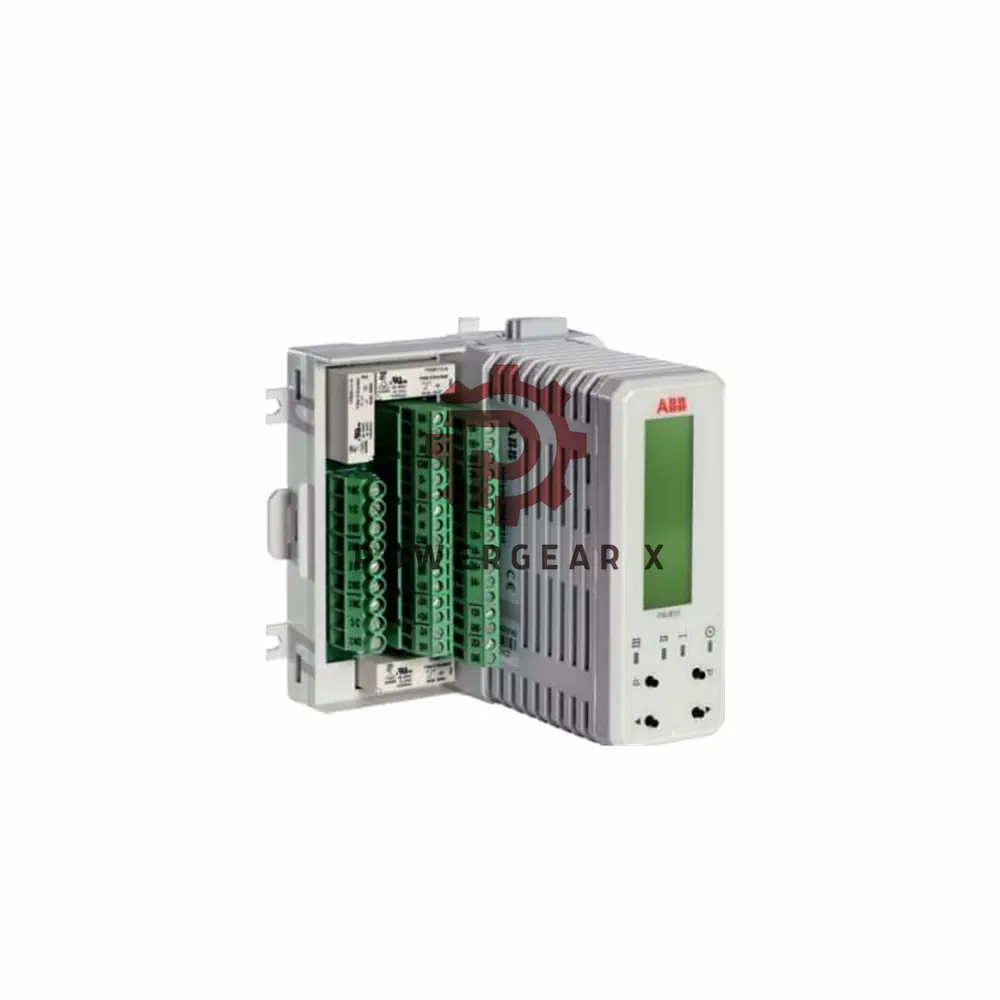

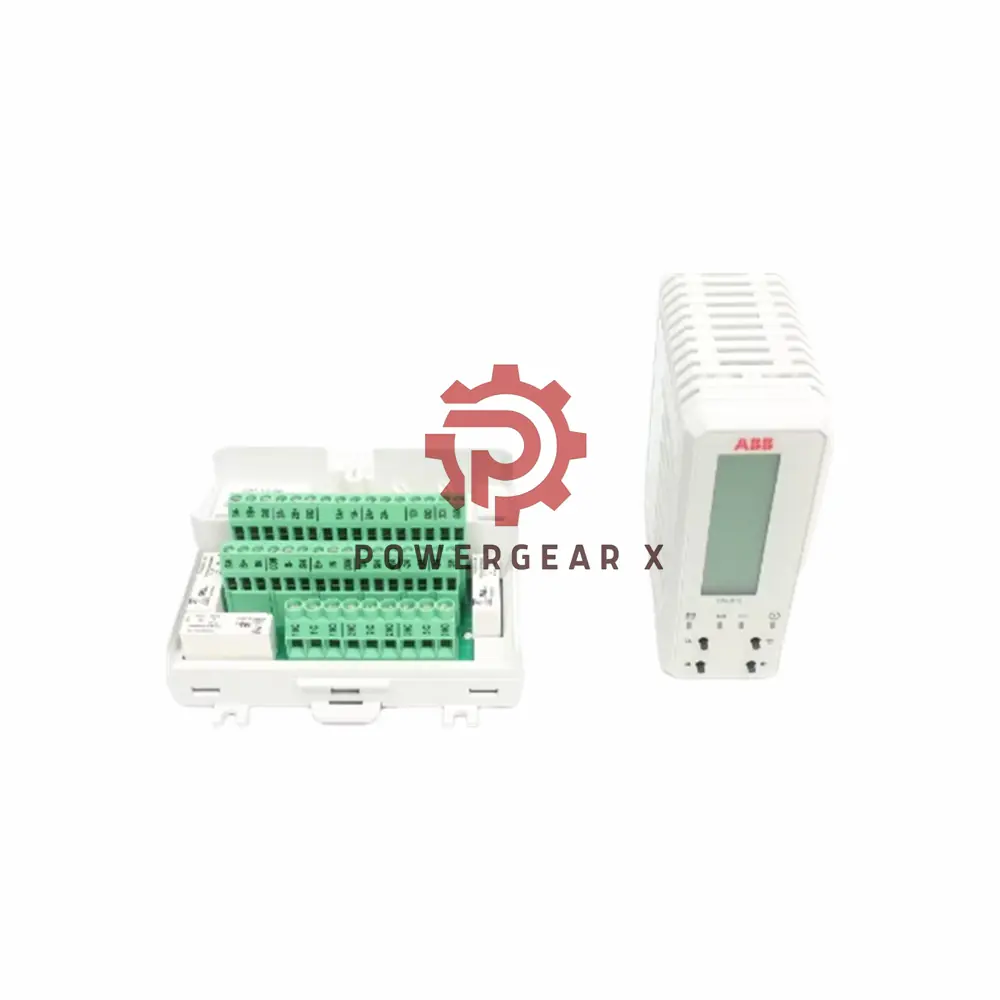

ABB FAU-810 Vlamontledingseenheid C10-12010

Oorsig

Die ABB FAU-810 Vlamontledingseenheid is 'n tweekanaalstelsel wat ontwerp is om seine van verskeie vlamdetektors te monitor en te verwerk. Dit ondersteun konfigurasies van SF810-vlamskandeerderkoppe, DFS-vlamskandeerderkoppe of Vlamstawe vir ioniese vlammonitering. Elke kanaal is onafhanklik konfigureerbaar en kan beheer word via sy drukknoppies, die Flame Explorer-sagteware of Profibus.

Belangrike kenmerke:

• Dubbele onafhanklike kanale vir vlamopsporing met veelsydige detektor-kompatibiliteit.
• Konfigureerbaar vir verskeie tipes vlamdetektors, insluitend SF810 en DFS vlamskandeerders.
• Ondersteun beide standaard en redundante 24VDC-kragtoevoeropsies.
• Ingeboude diode-veiling vir kragisolasie.
• Digitale invoerkanale vir afstandsparameterskakeling per sensor.
• Firmware kan ter plaatse opgegradeer word via die eie Firmware-aflaaiprogram.
• Twee 4-20 mA analoog uitsette vir intydse vlammonitering (intensiteit, frekwensie, kwaliteit of WS-amplitude).

Tegniese spesifikasies:

• Merk: FIG
• model: FAU-810
• Bestelkode: C10-12010
• Aflos uitsette: Drie totale Vorm C-kontakte (Vlam #1, Vlam #2, Fout)
• Vlamrelais Kontakgraderings: 250 VAC, 3A, 750 VA; 220 VDC, 300 mA, 66 W
• Foutrelais Kontakgraderings: 250 VAC, 3A, 750 VA; 220 VDC, 300 mA, 66 W
• Analoog Vlamsein Uitsette: Twee kanale, 4-20 mA elk, vir intensiteit, frekwensie, kwaliteit of WS-amplitude
• Kommunikasie: Twee RS-485-koppelvlakke, galvanies geïsoleer, wat MODBUS (standaard) en PROFIBUS DP-V1 ondersteun
• Power Supply: 24 VDC (-25%, +20% = 18-29 VDC)
• Energieverbruik: Min 4W, Maks 10W, Tipies 6W
• Omgewingstemperatuurreeks: 0 ° C te 60 ° C (32 ° F ° F te 140)
• Dimensions: 13 cm hoogte, 12 cm lengte, 11 cm breedte
• montage: DIN Rail

Vrae:

1. Kan die FAU810 opgegradeer word met nuwe funksies?
   • Ja, die FAU810 ondersteun firmware-opgraderings op die perseel via die Firmware-aflaaihulpprogram.
2. Watter tipes detektors kan met die FAU810 gebruik word?
   • Die FAU810 ondersteun SF810- en DFS-vlamskandeerderkoppe, sowel as vlamstawe vir ioniese vlammonitering.
3. Wat is die maksimum afstand tussen die skandeerder en die FAU810?
   • Die maksimum afstand is 500 meter (1500 voet) wanneer SF810-skandeerders gebruik word.
4. Hoe is die FAU810 gekonfigureer?
   • Konfigurasie kan plaaslik via drukknoppies of op afstand via die Flame Explorer-sagteware of Profibus gedoen word.

Gaan die amptelike datablad na vir meer gedetailleerde inligting:
